Carcasa de acoplamiento HEAVYCON QUICKON A3, para brida longitudinal, 3 polos, con conexión PE, macho, conexión QUICKON, salida de cables recta
| Indicaciones de montaje | Este producto no está previsto para su empleo en exteriores. |
| Al volver a conectar el conductor, éste debe cortarse por encima del último punto de contacto. Los componentes QUICKON deben accionarse sólo sin carga/tensión. |
| Tipo de producto | Inserto de contactos polos fijos |
| Tipo de carcasa | Carcasa completa |
| Serie | HC-A |
| Aplicación | Estándar |
| Construcción | D7 |
| Número de polos | 3 |
| Cara de enchufe | 3+PE |
| Numeración de contacto | 1 - 3 |
| Número de salidas de cable | 1 |
| Ejecución | Macho |
| Apantallado | no |
| Salida de cables | recta |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |

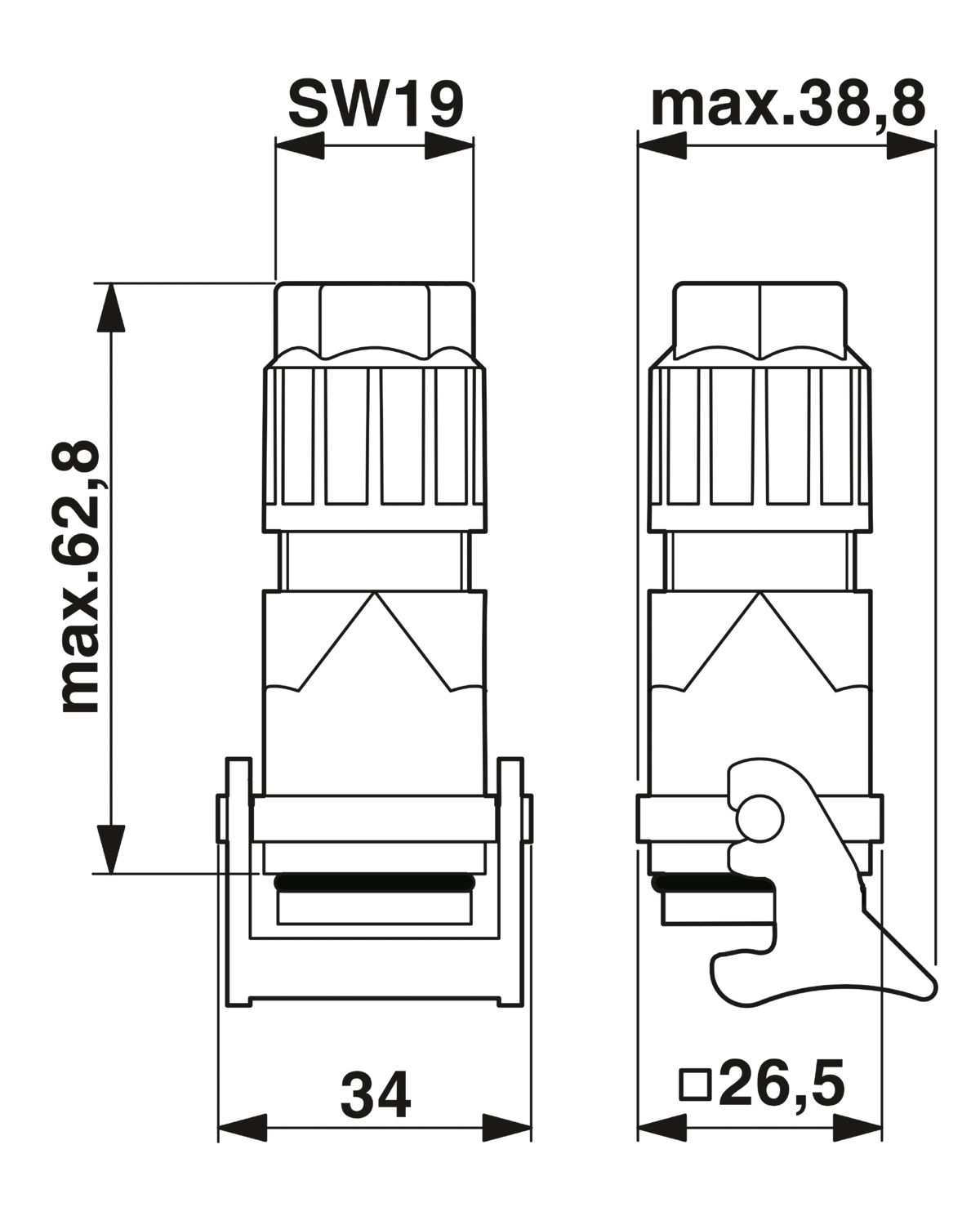

| Esquema de dimensiones |
|
| Anchura | 34 mm |
| Altura | 62,8 mm |
| Longitud | 26,5 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión IDC |
| Conexión de conductores | |
| Sección de conexión | 0,75 mm² ... 1,5 mm² |
| Sección de conexión AWG | 18 ... 16 |
| Par de apriete | 3 Nm |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Corriente asignada | 10 A |
| Tensión de dimensionamiento (II/2) | 630 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (III/3) | 230 V (Conductor-tierra) |
| 400 V (Conductor-conductor) |
| Datos mecánicos | |
| Ciclos de enchufe | >= 500 |
| Material Carcasa | PA |
| Clase de inflamabilidad según UL 94 | V0 |
| Material Aislamiento de conductor | PVC / PE |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C |
| Temperatura para conexión de cables | -5 °C ... 50 °C (deben considerarse igualmente las indicaciones del fabricante de cables.) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 10 A | 18 - 16 |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 10 A | 18 - 16 |
