HC-A 16-ESTC-32
-
Inserto de contactos
1677076
Inserto de machos HEAVYCON, serie A16, 16 polos, conexión engastada, numeración de 17-32
Detalles de producto

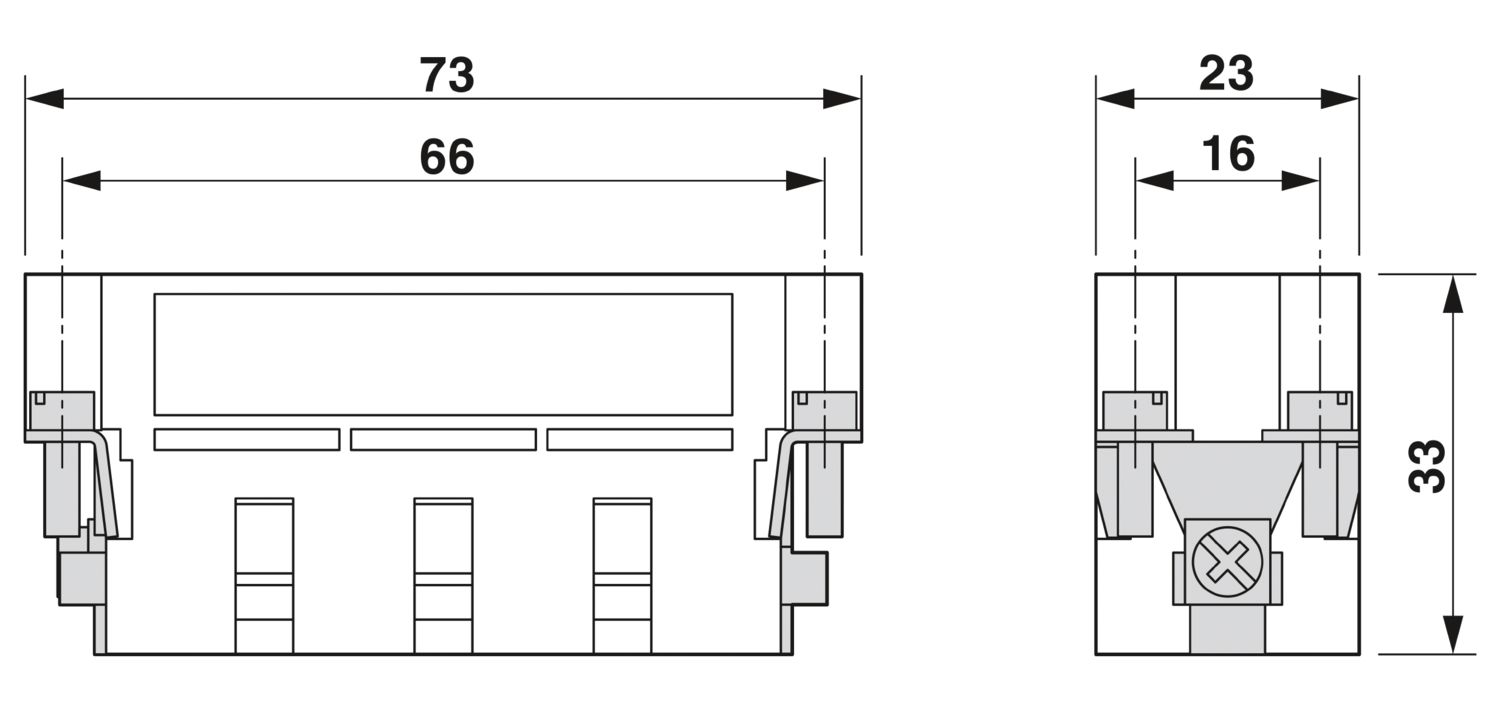

| Generalidades | para carcasas HC-D25 / HC-D50, contacto engastado CK2,5-ED (contactos engastados no incluidos en el volumen de suministro) |
| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-A |
| Construcción | D25 |
| D50 | |
| Número de polos | 16 |
| Cara de enchufe | 16+PE |
| Numeración de contacto | 17 - 32 |
| Tipo de material del contacto | mecanizado |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |
|
| Anchura | 23 mm |
| Altura | 31,8 mm |
| Longitud | 72 mm |
| Distancia entre taladros horizontal | 66 mm |
| Distancia entre taladros vertical | 16 mm |
| Parámetros mecánicos | |
| Diámetro de contacto | 2,5 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión crimpada |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,14 mm² ... 4 mm² (válido para conductores flexibles) |
| Sección de conexión AWG | 20 ... 12 |
| Par de apriete | 0,7 Nm ... 1 Nm (Conexión PE) |
| 0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON) | |
| Longitud a desaislar del conductor individual | 8 mm |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión transitoria de dimensionamiento | 4 kV |
| Corriente asignada | 16 A |
| Tensión de prueba | 4 kV AC |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PA |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
| Normas de construcción y ensayo | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Comprobaciones | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 |
