HC-M-05-MOD-BUZ
-
Módulo de insertos de contactos
1647721

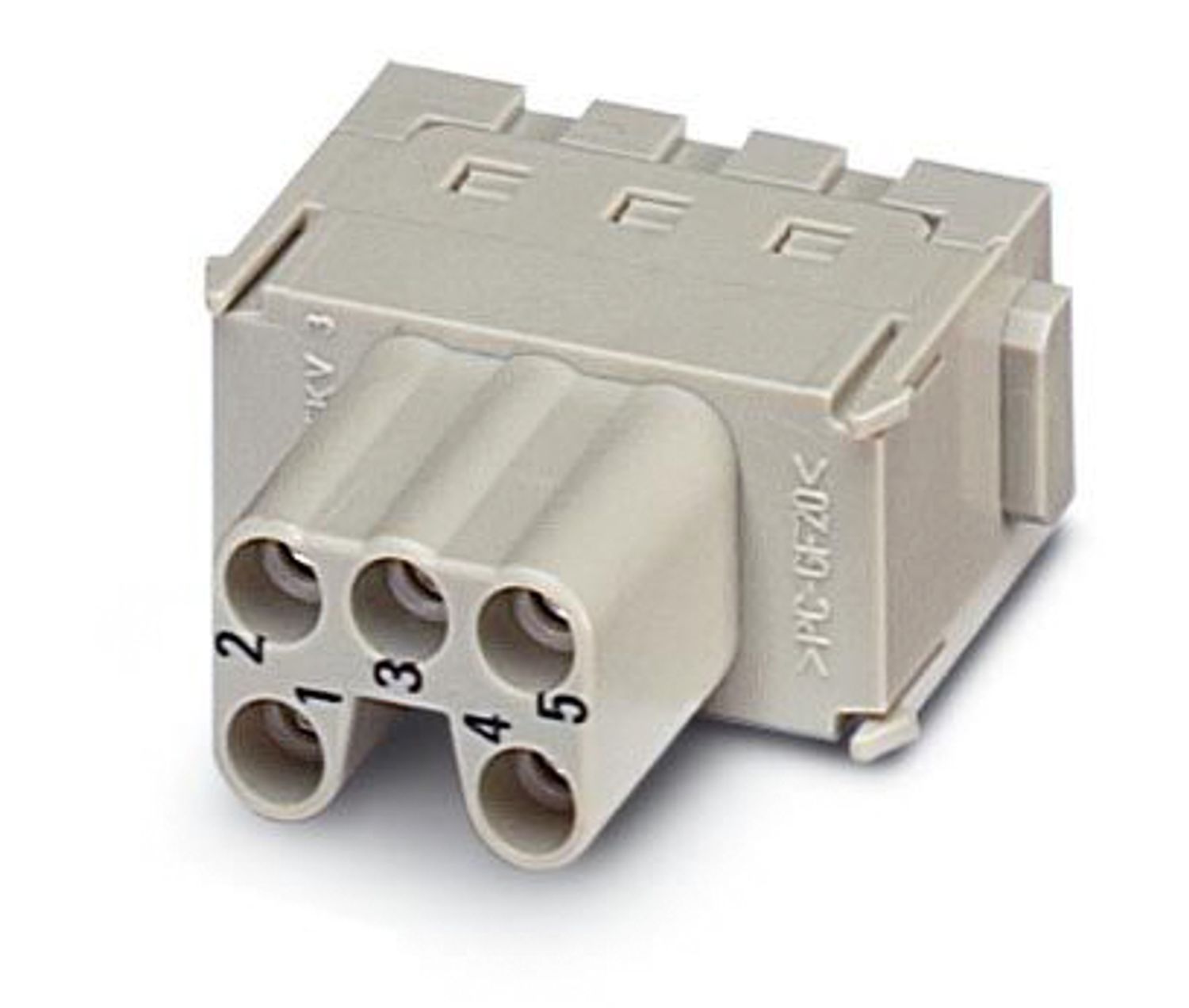

Módulo de insertos de contactos HEAVYCON, hembra, 5 polos, conexión por resorte
Detalles de producto
| Generalidades | Para cajas HEAVYCON de la construcción B6 a B48, marco de sujeción articulado HC-M-MHR... necesario |
| Indicaciones de montaje | Altura de carcasa ≥ 52 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
| Tipo de producto | Inserto de contactos modular |
| Serie | HC-M-05 |
| Aplicación | Potencia |
| Número de polos | 5 |
| Cara de enchufe | 5 |
| Numeración de contacto | 1 - 5 |
| Cantidad de los puestos de módulo | 1 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión por resorte |
| Conexión de conductores | |
| Sección de conexión | 0,14 mm² ... 1,5 mm² (con puntera) |
| 0,14 mm² ... 2,5 mm² (sin puntera) | |
| Sección de conexión AWG | 26 ... 16 (con puntera) |
| 26 ... 14 (con puntera) | |
| Longitud a desaislar del conductor individual | 8 mm ±1 mm |

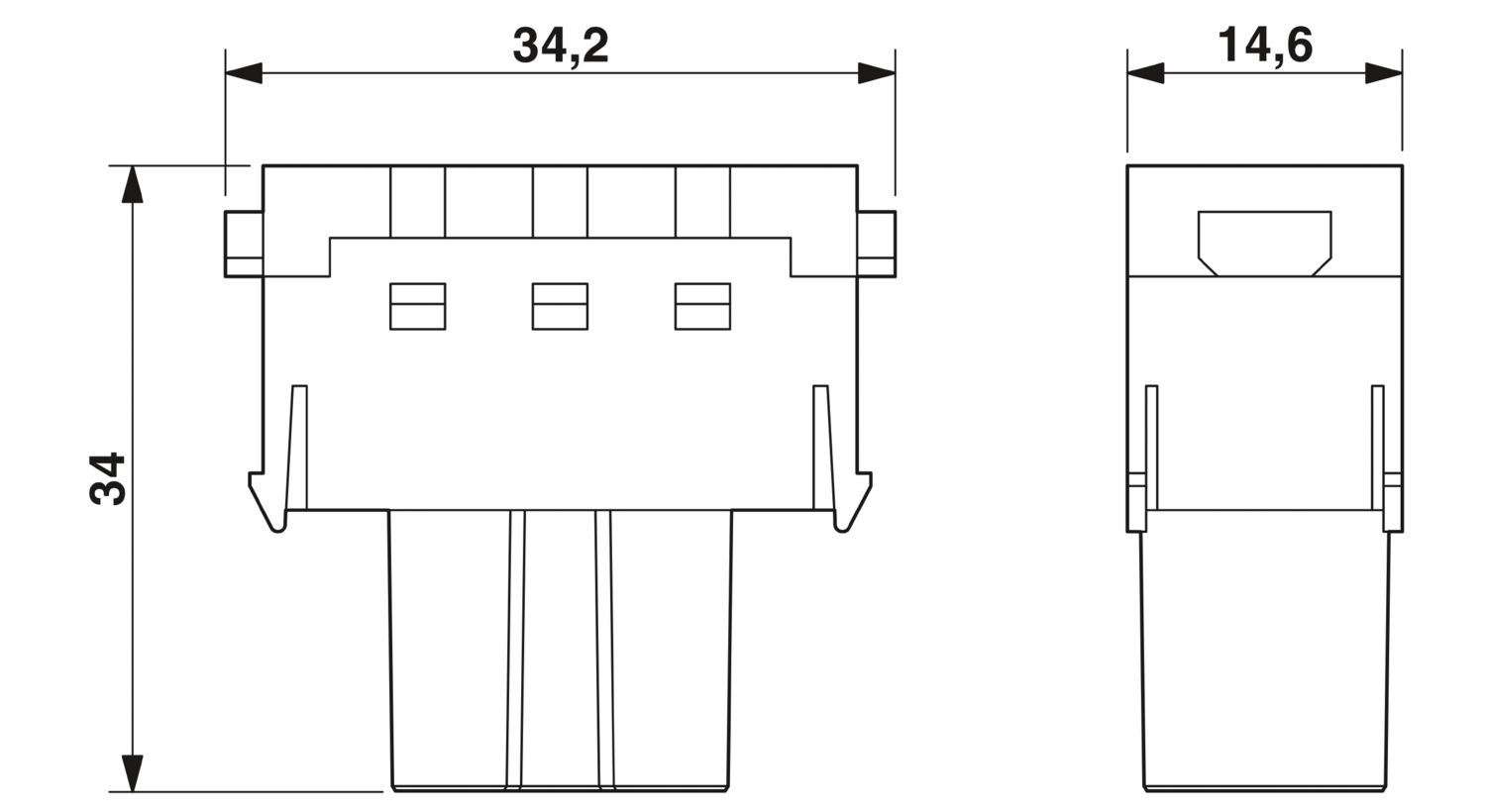

| Esquema de dimensiones |
|
| Anchura | 34,2 mm |
| Altura | 34 mm |
| Longitud | 14,6 mm |
| Parámetros mecánicos | |
| Altura mínima de carcasa | 52 mm |
| Tensión de dimensionamiento (III/3) | 400 V |
| Tensión transitoria de dimensionamiento | 6 kV |

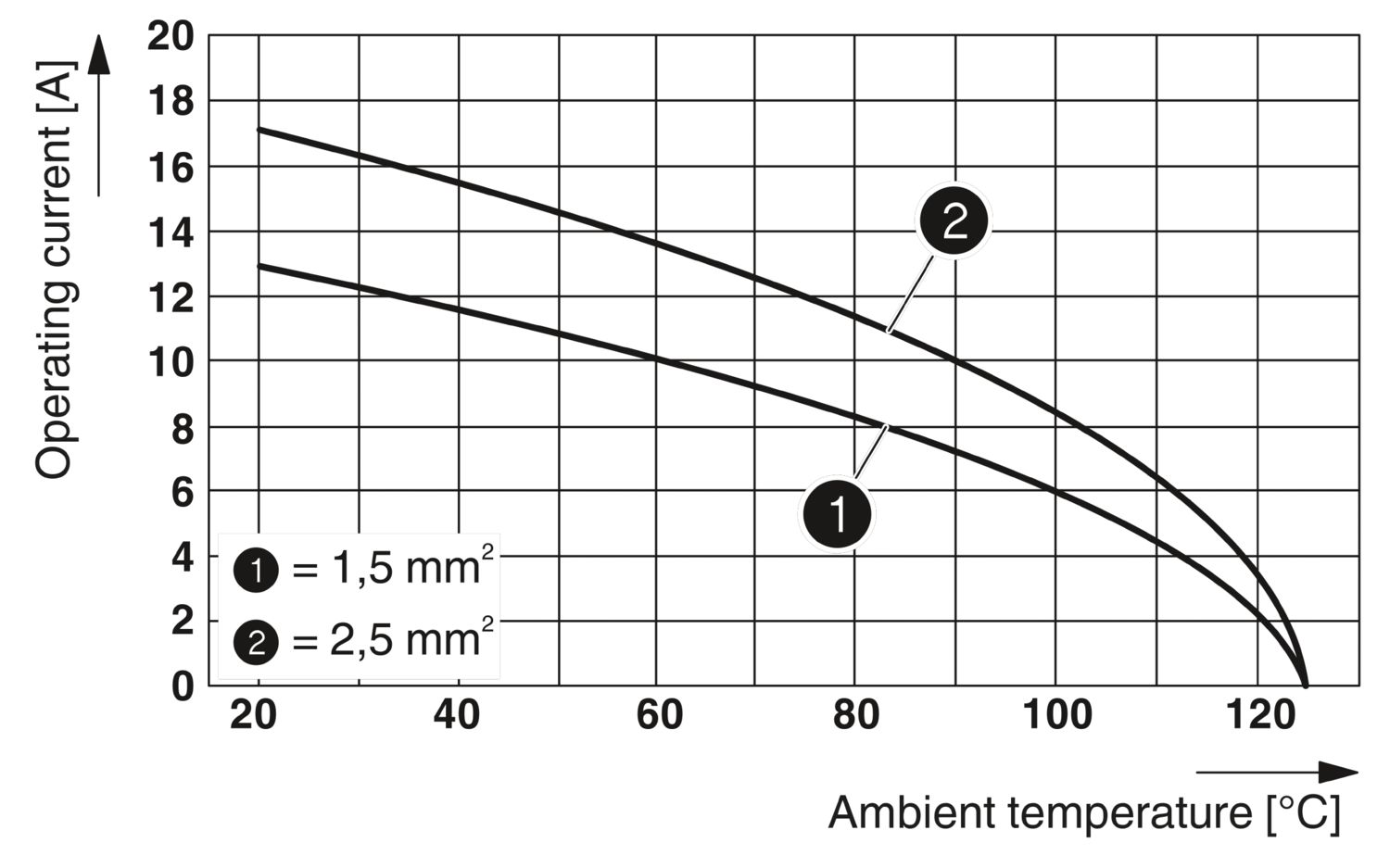

| Corriente asignada | 16 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
