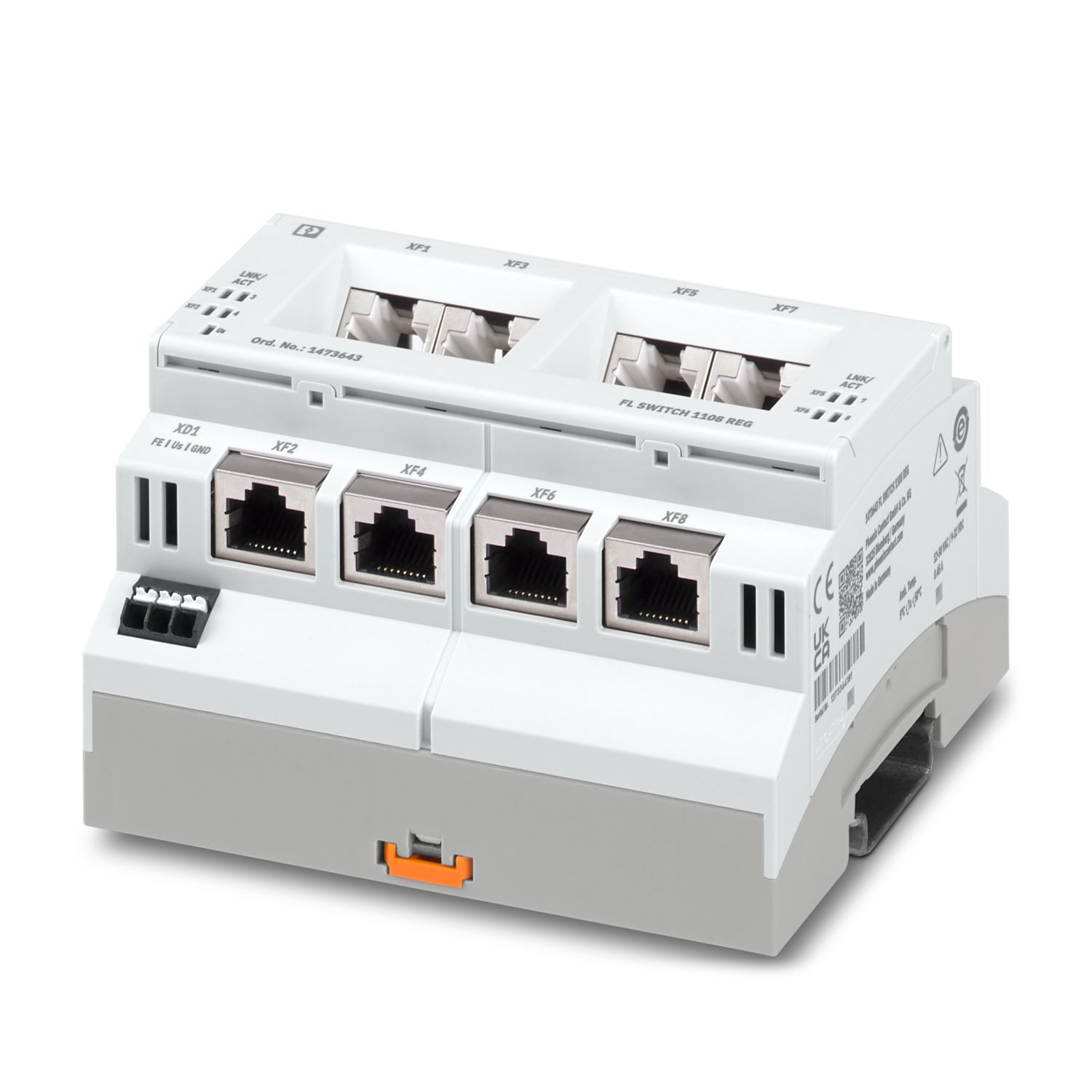

Switch Ethernet de 8 puertos para instalación en edificios en formato REG. 4 puertos RJ45 encima y debajo, respectivamente, de la cubierta de protección contra contactos accidentales.
FL SWITCH 1108 REG
-
Industrial Ethernet Switch
1473643
Unmanaged Switch 1000 REG serie, 8 Puerto RJ45 10/100/1000 MBit/s, Diseño REG según DIN 43880
Detalles de producto
| Esquema de dimensiones |
|
| Anchura | 108 mm |
| Altura | 90 mm |
| Profundidad | 62 mm |
| Observación acerca de indicaciones de medida | 6 unidades de división |
| Generalidades | Asistencia telefónica e in situ (de pago) |
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Material carcasa | PC |
| Tipo de montaje | Montaje sobre carril DIN |
| Ethernet | |
| Número de interfaces | 8 |
| Tipo de conexión | RJ45 |
| Nota acerca del tipo de conexión | Autonegoation y Autocrossing |
| Velocidad de transmisión | 10/100/1000 MBit/s |
| Física de transmisión | Ethernet RJ45 |
| Longitud de transmisión | 100 m (por segmento) |
| LEDs de señales | LNK/ACT |
| Número de canales | 8 (Puerto RJ45) |
| Tipo de producto | Switch |
| Familia de productos | Unmanaged Switch 1000 REG |
| Construcción | Stand-Alone |
| MTTF | 1432 Años (Estándar MIL-HDBK-217F, temperatura 25 °C, ciclo de funcionamiento 100 %) |
| 615,6 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 163,3 Años (SN 29500, temperatura: 50 °C, ciclo de trabajo: 100 %) | |
| Características especiales | Diseño REG según DIN 43880 |
| Retardo de señal | Modo Store-and-Forward, 10/100 MBit/s, en función del tamaño del marco |
| Funciones de switch | |
| Funcionalidad básica | Switch no gestionado |
| Autonegotiation | |
| Store-and-Forward-Switching-Mode | |
| Indicaciones de estado y diagnóstico | LED: US1, Link y Activity |
| Funciones de seguridad | |
| Funcionalidad básica | Switch no gestionado |
| Autonegotiation | |
| Store-and-Forward-Switching-Mode | |
| Diagnóstico local | US Tensión de alimentación LED verde |
| LNK/ACT Estado Link/transmisión de datos LED verde | |
| Potencia disipada máxima con condición nominal | 4 W |
| Tensión de prueba | 500 V DC |
| Trayecto de comprobación | Entre los puertos Ethernet 1500 V AC 1 min |
| Alimentación de 24 V (US) / FE 500 V DC 1 min | |
| Medio de transmisión | Cobre |
| Alimentación | |
| Tensión de alimentación (DC) | 24 V DC |
| Tensión de alimentación (AC) | 24 V AC (50/60 Hz) |
| Tensión de alimentación | 9 V DC ... 32 V DC |
| 12 V AC ... 30 V AC | |
| Absorción de corriente máxima | 0,45 A (en caso de Us = Mín., transmisión de datos 1 Gbit/s, para AC y DC) |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,5 mm² ... 1,5 mm² |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | 5 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | máx. 2000 m |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 86 hPa ... 108 kPa (1500 m sobre el nivel del mar) |
| Presión de aire (almacenamiento / transporte) | 66 hPa ... 108 kPa (3500 m sobre el nivel del mar) |
| Conformidad con las directivas CEM | IEC 62368-1 |
| Resistencia a interferencias | EN 61000-6-2:2019 |
| Emisión de interferencias | |
| Normas/especificaciones | EN_61000-6-4:2019 |
| Funcionalidad | |
| Funcionalidad básica | Switch no gestionado |
| Autonegotiation | |
| Store-and-Forward-Switching-Mode | |
| Indicación de estado | LED: US1, Link y Activity |
Sus ventajas
Diseño REG según DIN 43880
Autonegotiation
Autocrossing
