FA MCR-HT-TS-I-OLP - Convertidores de medición en cabeza

1105515

Transmisor de cabezal alimentado en bucle de salida para transmitir hasta 2 señales de sensor desde sensores RTD y TC, así como transmisores de resistencia y tensión mediante 4 mA ... 20 mA. HART, Configuración estándar, Safety Integrity Level (SIL, IEC 61508): 2, Systematic Capability: 3, Conexión por tornillo

Descarga gratuita disponible. Descargas

Detalles de producto

Tipo de producto	Temperature transmitter
Familia de productos	Field Analog
Número de canales	2
Configuración	Software
	HART
Propiedades de aislamiento
Categoría de sobretensión	II
Grado de polución	2

Funcionalidad
Configuración	Software
	HART

Respuesta gradual (0-99 %)	0,8 s (TC)
Separación galvánica Entrada/salida
Tensión de prueba	2 kV AC (50 Hz, 60 s)
Alimentación
Tensión de alimentación	alimentada por bucle, no es necesaria ninguna alimentación externa
	11 V DC ... 42 V DC (Estándar)
	11 V DC ... 32 V DC (SIL activo)

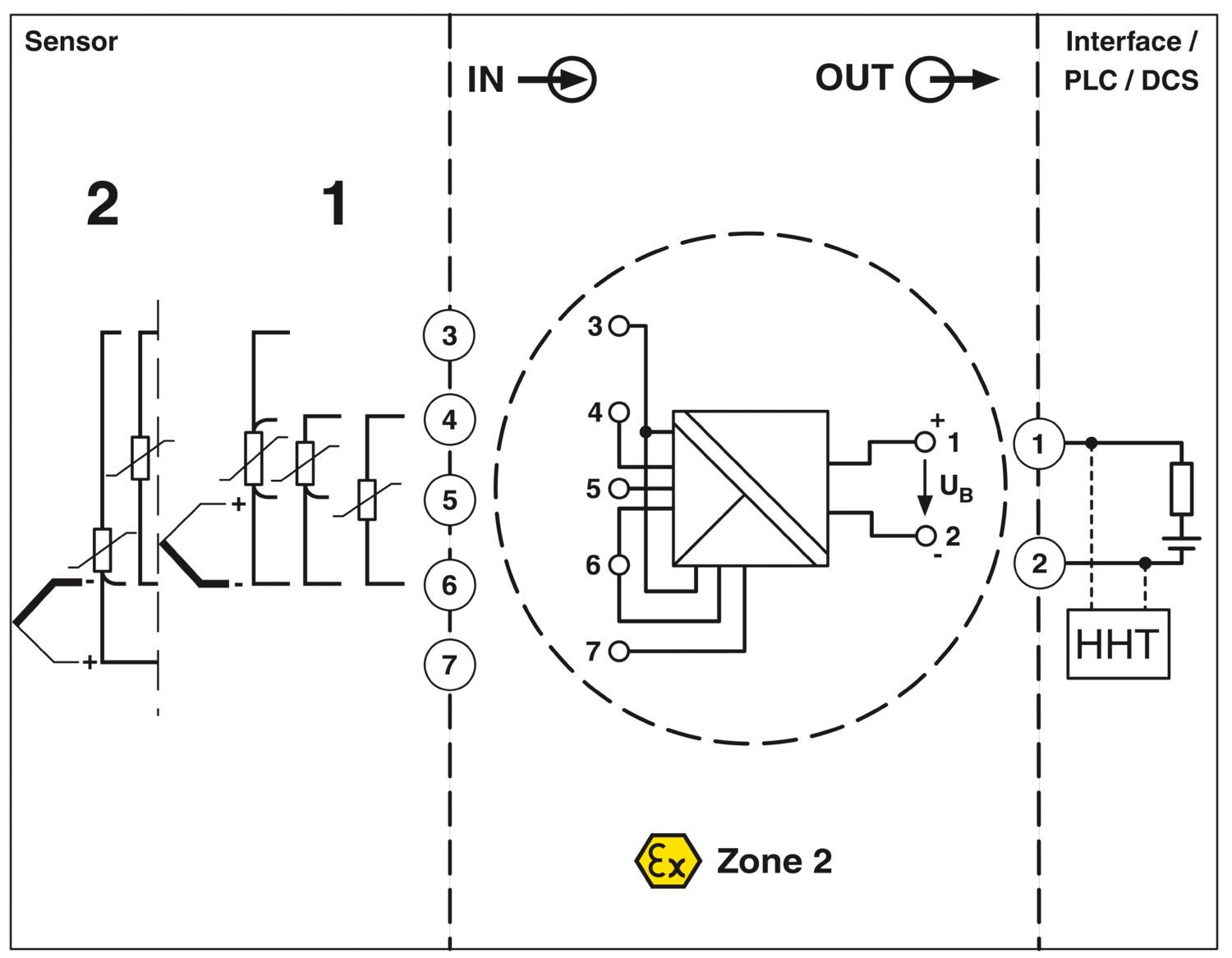

Medición
Número de entradas	2
Rango de tensión de entrada	-20 mV ... 100 mV (Alcance de medición mínimo: 5 mV)
Tipos de sensor utilizables (RTD)	Sensores Pt, Ni, Cu: 2, 3 y 4 conductores
Tipos de sensor utilizables (TC)	A, B, C, D, E, J, K, L, N, R, S, T, U
Margen de medición de temperatura	-250 °C ... 2500 °C (Rango en función del tipo de sensor)
	-200 °C ... 850 °C (Pt 100)
Rango de medición, temperatura	> 10 K (RTD)
	> 50 K (TC)
Margen de resistencia lineal	10 Ω ... 2000 Ω (Alcance de medición mínimo: 10 Ω)

Señal: Corriente
Señal de salida corriente	4 mA ... 20 mA (HART)
	20 mA ... 4 mA (HART)
Señal de salida corriente máxima	23 mA
Carga	(U_B - 11 V) / 0,023 A
Codificación HART	FSK ± 0,5 mA
Versión HART	7
Velocidad de transmisión	1200 Baud
Filtro de secuencia de red	50/60 Hz
Resistencia de comunicación	≥ 250 Ω
Retardo para conexión	 10 s (HART)
	 28 s (Valor medido)

Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,2 mm² ... 2,5 mm²
Sección de conductor flexible	0,2 mm² ... 2,5 mm²
Sección de conductor AWG	24 ... 14
Par de apriete	0,35 Nm

Instalación Ex (EPL)	Gc
	Div. 2

Comunicación de datos (bypass)
Protocolos soportados	HART

Condiciones ambientales
Índice de protección	IP00 (para montaje en caja de campo IP66/67, NEMA 4X)
Temperatura ambiente (servicio)	-40 °C ... 85 °C
	-40 °C ... 70 °C (SIL activo)
Temperatura ambiente (almacenamiento / transporte)	-50 °C ... 100 °C
Altitud	≤ 4000 m (a través de NN)
Clase de clima	C1
Humedad de aire admisible (servicio)	5 % ... 95 % (Condensación admisible)

CE
Certificado	Conformidad CE
ATEX
Marcado	 II 3G Ex nA IIC T6...T4 Gc
UL, EE. UU. / Canadá
Marcado	UL 61010 Recognized
FM
Marcado	NI / Class I / Div. 1, 2 / Group ABCD T6/T5/T4
CSA
Marcado	NI, Class I, Div. 2, Groups A, B, C, D
Homologación para la construcción naval
Certificado	DNV GL TAA00002GX
Safety Integrity Level (SIL, IEC 61508)
Marcado	2
Systematic Capability
Marcado	3
Datos para construcción naval
Temperature	D
Humidity	B
Vibración	B
EMC	B
Enclosure	C

Tipo de montaje	Montaje
	Montaje sobre carril DIN
Indicaciones de montaje	Montaje en el cabezal de conexión B según DIN EN 50446

Datos comerciales

Código de artículo	1105515
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	DK1142
Clave de producto	DK1142
GTIN	4055626988306
Peso por unidad (incluido el embalaje)	190 g
Peso por unidad (sin incluir el embalaje)	188,7 g
Número de tarifa arancelaria	85437090
País de origen	DE

Clasificaciones

Homologaciones

Environmental product compliance

Productos compatibles

Accesorios

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

FA MCR-HT-TS-I-OLP - Convertidores de medición en cabeza

1105515

Detalles de producto

ECLASS

ETIM

UNSPSC

cUL Recognized

UL Recognized

EAC

DNV GL

Functional Safety

DNV

FM approved

Productos compatibles

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

FA MCR-HT-TS-I-OLP - Convertidores de medición en cabeza 1105515

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

MCR-PAC-T-USB - Adaptador para programación 2309000

GW HART USB MODEM - Adaptador para cable 1003824

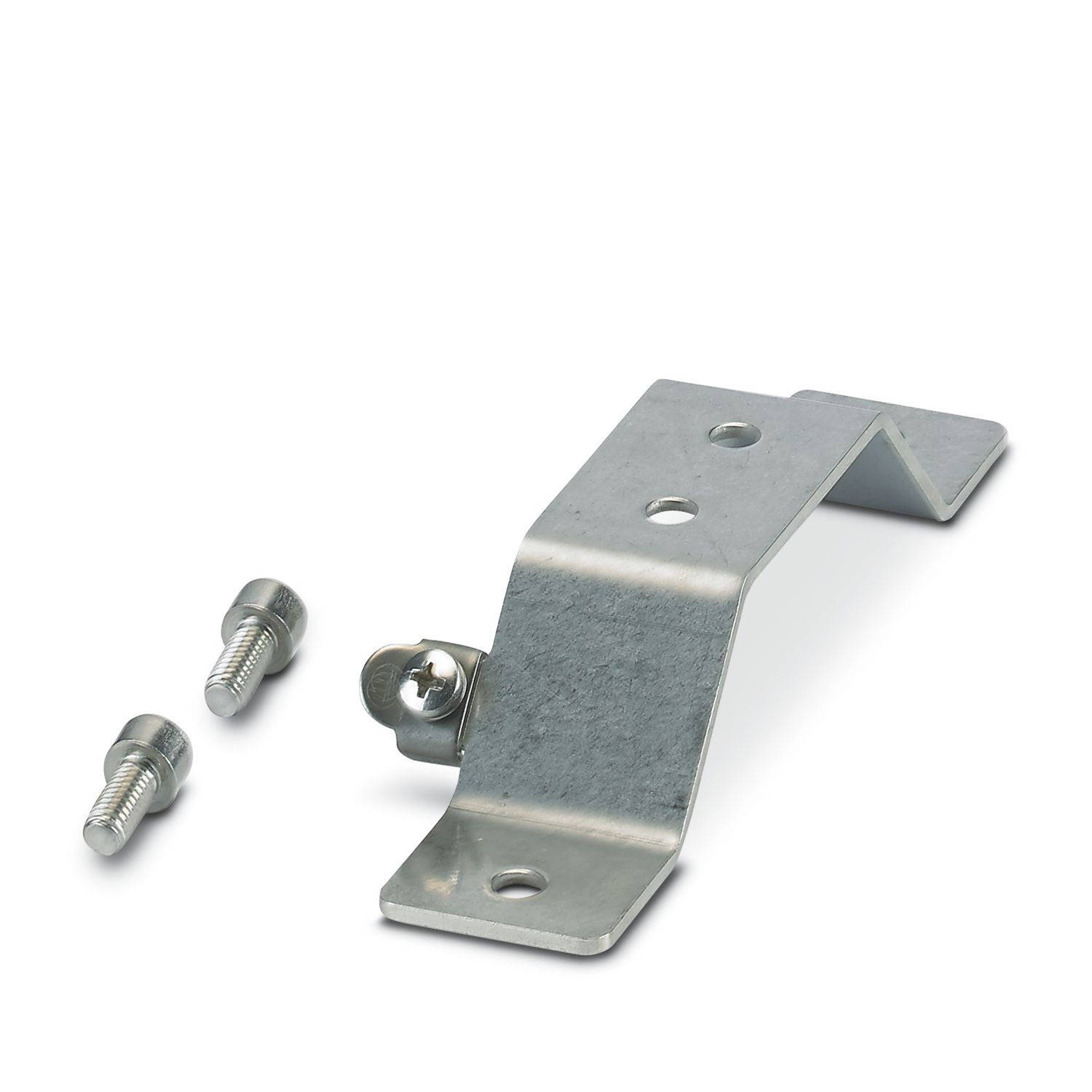

MCR-DIN-RAIL-ADAPTER HT - Adaptador 2864671

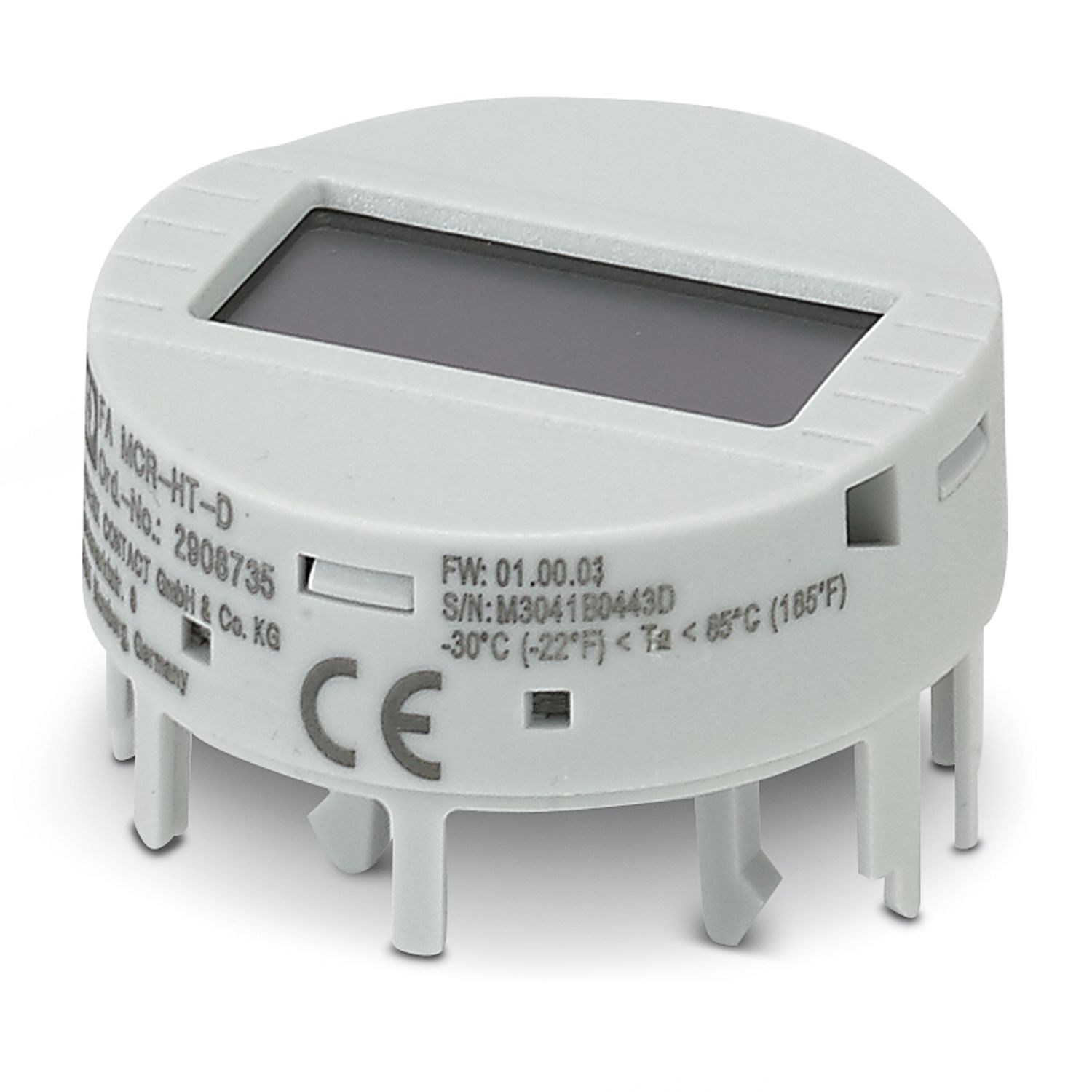

FA MCR-HT-D - Pantalla 2908735
