CK9,5P-ED-95,00M AG
-
Contacto crimpado
1682079
Contacto crimpado, serie: HC-M-...-120, Macho, mecanizado, diámetro de contacto: 9,5 mm, sección de conexión: 95 mm2 ... 95 mm2, AWG 3/0...3/0 , material contacto: Aleación de Cu
Detalles de producto
| Generalidades | Soportes de contactos HC-M-...-120 |
| Indicaciónes de montaje | La calidad de una conexión crimpada viene determinada por la norma DIN EN 60352-2. |
| Indicaciónes de montaje | Los contactos están cualificados para insertos crimpados según DIN 46235. Por ejemplo, la empresa Klauke ofrece la herramienta adecuada: para la tenaza de crimpado hidráulica de batería EKM6022 se necesitan los insertos de crimpado de la serie D22. Debido a la reducida anchura de crimpado de 5 mm, es absolutamente necesario realizar dos crimpados, uno junto al otro. Para el modelo EK12042 se necesitan los insertos crimpados de la serie HD13. Debido a la mayor anchura de crimpado, solo es necesario realizar un crimpado. |
| Tipo de producto | Contacto engastado |
| Serie | HC-M-...-120 |
| Tipo de material del contacto | mecanizado |
| Tecnología de conexión | |
| Tipo de conexión del contacto | Macho |
| Tipo de conexión | Conexión crimpada |
| Conexión de conductores | |
| Longitud de pelado | 20 mm |
| Sección de conexión | 95 mm² ... 95 mm² |
| Sección de conexión AWG | 3/0 ... 3/0 |
| Material Contacto | Aleación de Cu (sin plomo) |
| Material Superficie contactos | Ag |

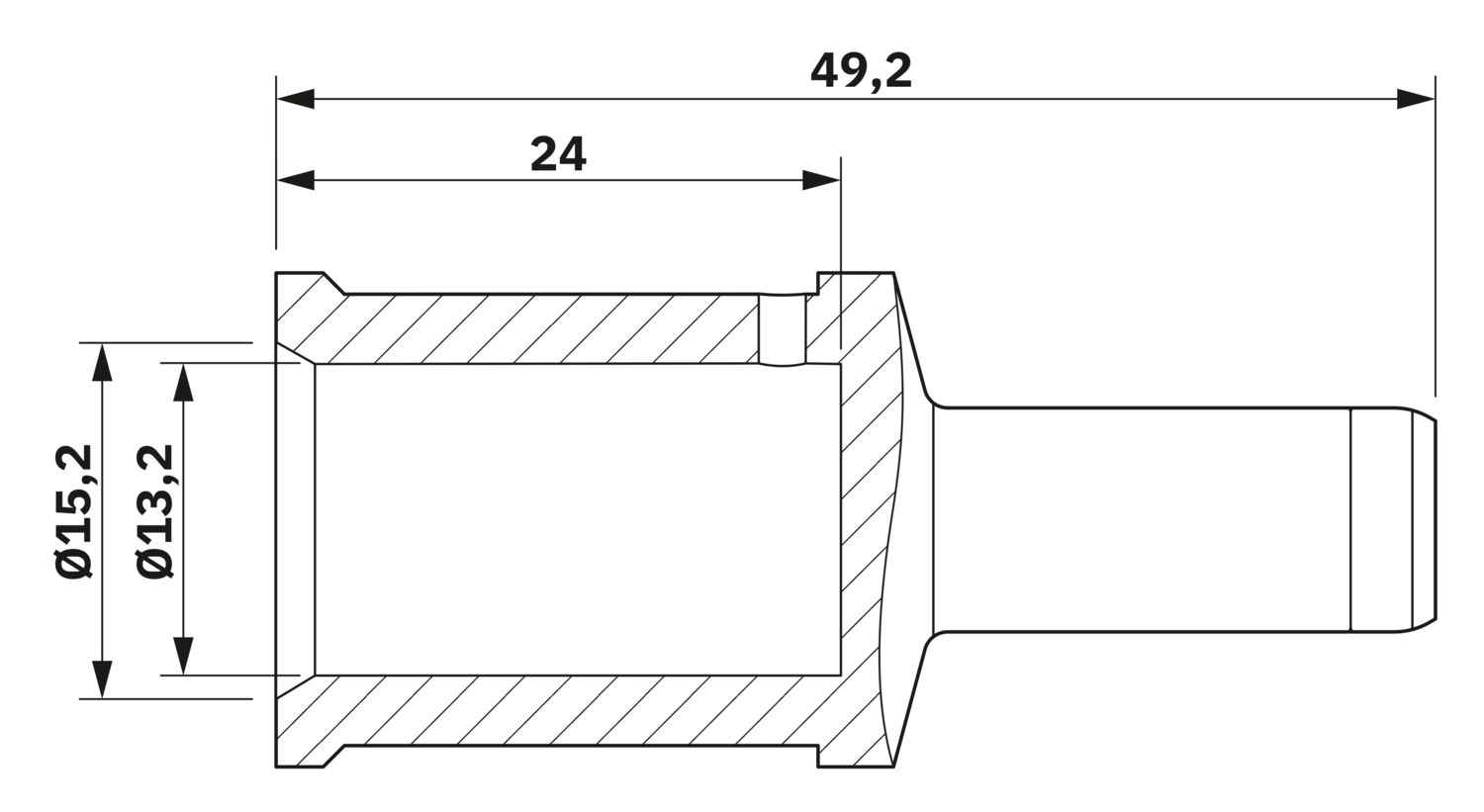

| Esquema de dimensiones |
|
| Longitud [l] | 49,2 mm |
| Diámetro (Diámetro de contacto) | 9,5 mm |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
