G-INSEC-PG7-S68N-NNES-S
-
Prensaestopas
1411195
Prensaestopas, material conexión por tornillo: Latón, niquelado, aplicación: CEM, diámetro exterior del cable 3 mm ... 6,5 mm, apantallamiento: sí, rosca de conexión: Pg7, color: plateado, con anillo tórico
Detalles de producto
| Indicaciones de montaje | 1) Montar brida del prensaestopas con el par correcto en la carcasa 2) Insertar cable 3) Apretar la tuerca de unión firmemente con el par correcto |
| Método 1 Separar la envoltura exterior, pero no retirarla. Guiar el cable por el prensaestopas y retirar luego la envoltura exterior. Retirar entonces el cable hasta que la conexión entre la pantalla del cable y el resorte de contacto se haya establecido. Método 2 Apartar la pantalla trenzada aprox. 15 ... 20 mm sobre la envoltura exterior. Introducir los cables en el prensaestopas hasta que la conexión entre la pantalla del cable y el resorte de contacto se haya establecido. |
| Tipo de producto | Prensaestopas |
| Aplicación | CEM |
| Número de conductores | 1 |
| Fabricante | BIMED |
| Nombre del fabricante | BSEM-01 |
| Apantallado | sí |
| Diámetro del cable sin manto de cable | 2,5 mm (Diámetro de la pantalla trenzada) |

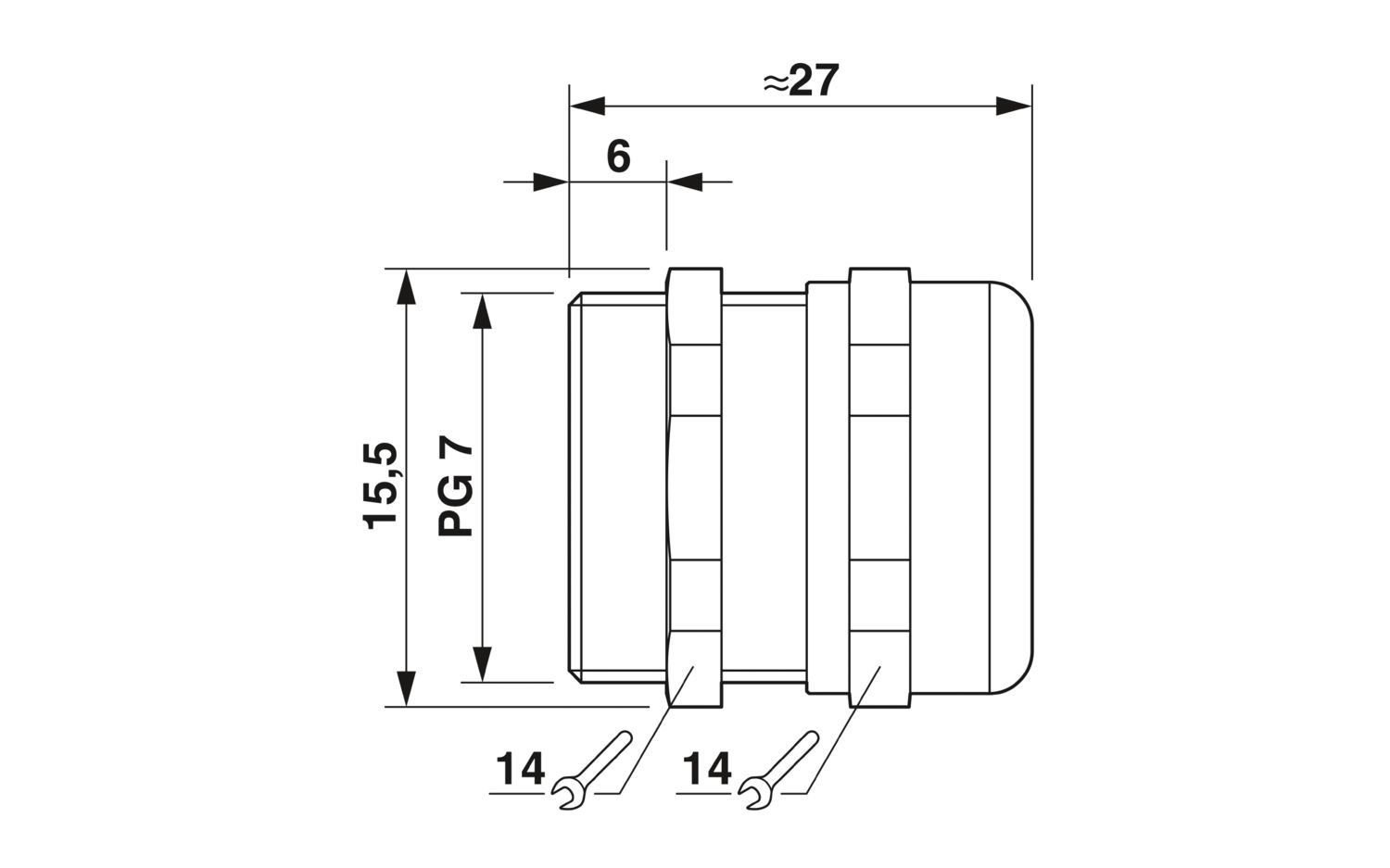

| Esquema de dimensiones |
|
| Longitud | 27 mm |
| Longitud de la rosca de conexión | 6 mm |
| Diámetro de taladro | 12,6 mm ... 12,7 mm |
| Ancho entre caras-Tuerca de unión | 14 mm |
| Ancho de llave Tubuladura | 14 mm |
| Medida entre vértices del hexágono | 15,5 mm |
| Tipo de rosca lado de conexión | Pg7 |
| Par de apriete | 5 Nm (Tubuladura: EN 62444) |
| 3 Nm (Tubuladura: EN 62444) |
| Color | color latón |
| Material Corona de sujeción | PA 6 |
| Material junta Junta tórica | Perbunán |
| Material junta Junta del cable | CR |
| Material conexión por tornillo | Latón, niquelado |
| Diámetro exterior del cable Cable 1 | 3 mm ... 6,5 mm |
| Ausencia de halógenos | no |
| Condiciones ambientales | |
| Índice de protección | IP68 |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (estático) |
