G-INS-M20-S68N-PNES-GY
-
Prensaestopas
1411125
Prensaestopas, material conexión por tornillo: PA, aplicación: Estándar, diámetro exterior del cable 6 mm ... 12 mm, apantallamiento: no, rosca de conexión: M20 x 1,5, color: gris plata RAL 7001
Detalles de producto
| Indicaciones de montaje | 1) Montar tubuladura del prensaestopas con el par correcto en la carcasa 2) Insertar cable 3) Apretar la tuerca de unión firmemente con el par correcto |
| Tipo de producto | Prensaestopas |
| Aplicación | Estándar |
| Número de conductores | 1 |
| Fabricante | BIMED |
| Nombre del fabricante | BM-02 |
| Apantallado | no |
| Ejecución de la compensación de tracción | A |
| Categoría de efecto al golpe | 2 |
| Versión, Descarga de tracción | A |

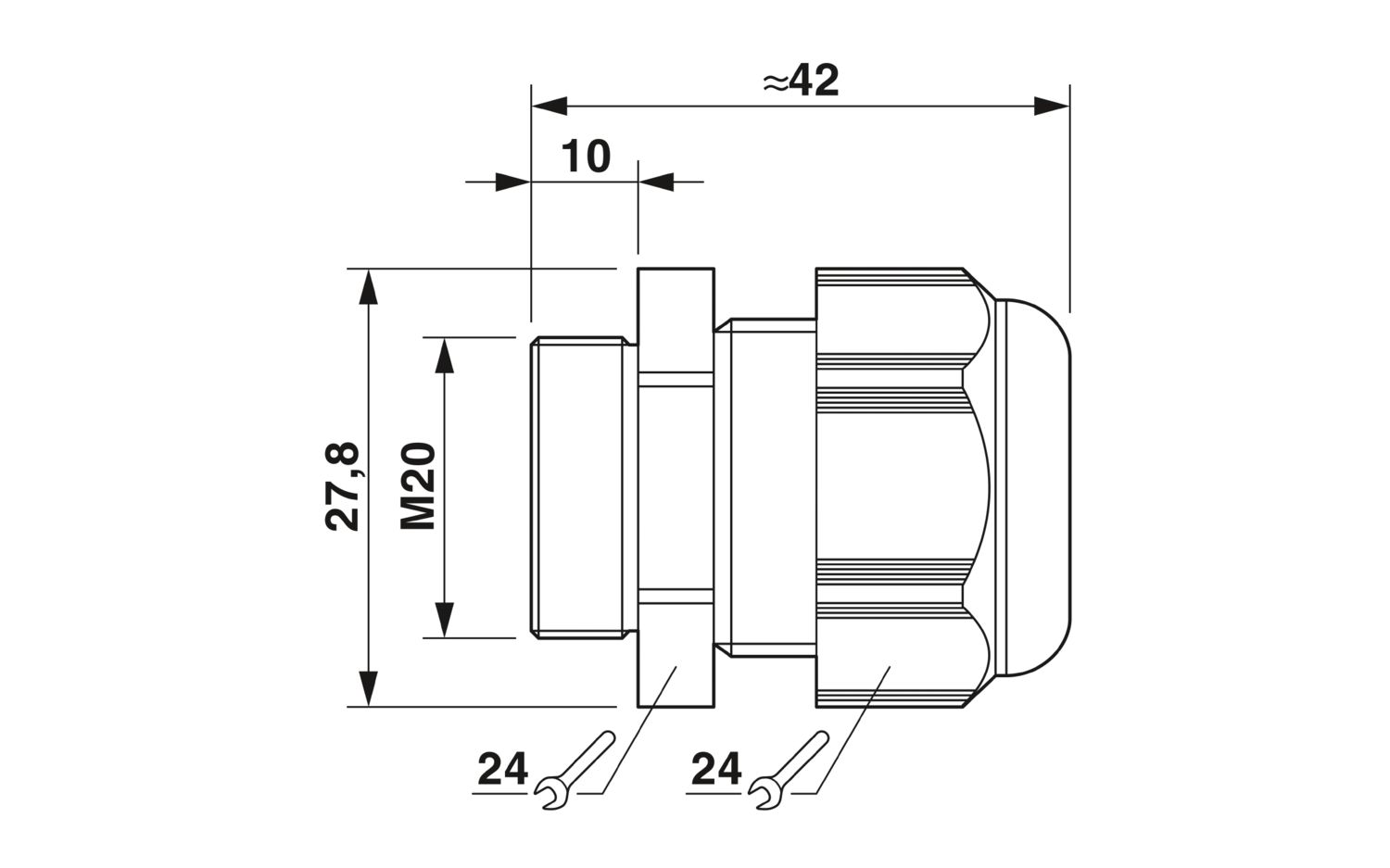

| Esquema de dimensiones |
|
| Longitud | 42 mm |
| Longitud de la rosca de conexión | 10 mm |
| Diámetro de taladro | 20,1 mm ... 20,2 mm |
| Ancho entre caras-Tuerca de unión | 24 mm |
| Ancho de llave Tubuladura | 24 mm |
| Medida entre vértices del hexágono | 27,8 mm |
| Tipo de rosca lado de conexión | M20 x 1,5 |
| Paso de rosca | 1,5 mm |
| Par de apriete | 4 Nm ±0,5 Nm (Tuerca de sombrerete) |
| 3,5 Nm (Manguito de sujeción) |
| Color | gris plata (RAL 7001) |
| Material Carcasa | PA (Carcasa) |
| Clase de inflamabilidad según UL 94 | V2 |
| Material junta Junta del cable | CR |
| Material conexión por tornillo | PA |
| Diámetro exterior del cable Cable 1 | 6 mm ... 12 mm |
| Diámetro exterior del cable | 6 mm ... 12 mm (con UL 514 B) |
| Ausencia de halógenos | no |
| Condiciones ambientales | |
| Índice de protección | IP66 |
| IP68 (5 bar / 0,5 h) | |
| Índice de protección (NEMA) | 1 |
| 4 | |
| 4X | |
| 12 | |
| 13 | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (estático) |
Sus ventajas
El material de plástico corresponde a UL 746C f1
