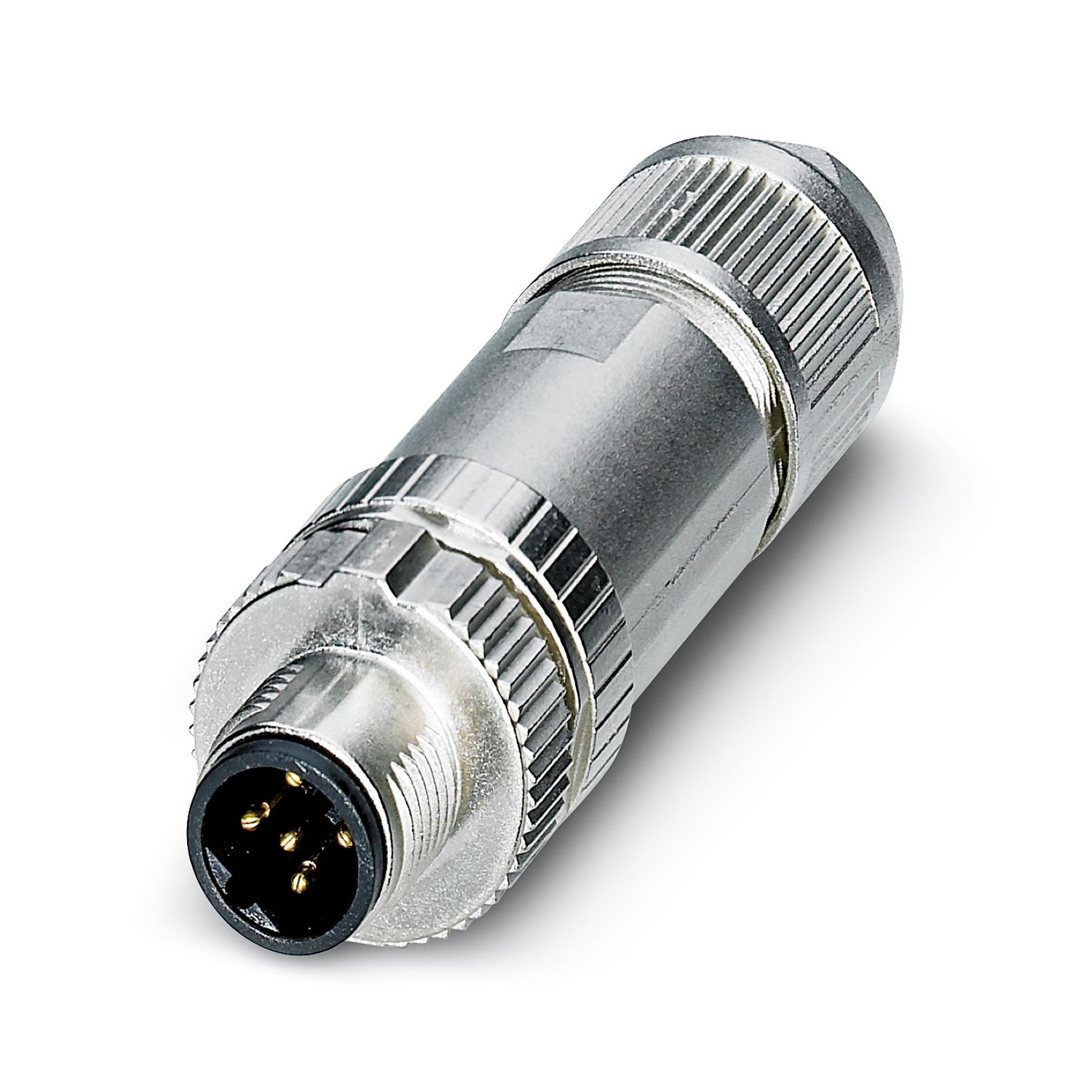

SACC-MSB-2SC SH PB EX
-
Conector para datos
1457733
Conector enchufable de sistema de bus, conector macho M12, PROFIBUS, apantallado, codificado B, 2 polos, conexión por resorte, moleteado metálico, bloqueo rápido SPEEDCON, apto para instalación en áreas con peligro de explosión de la zona Ex 2
Detalles de producto
| Indicaciones de montaje | Sección del conductor AWG 18 bajo consulta |
| Tipo de producto | Conector circular (lado del cable) |
| Número de polos | 2 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | B |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Esquema de dimensiones |
|
| Longitud | 61 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 4 mm ... 8 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | NBR |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conexión | 0,14 mm² ... 0,5 mm² |
| Sección de conexión AWG | 26 ... 20 |
| Resistencia de contacto | ≤ 8 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 30 V DC |
| Corriente nominal IN | 2 A |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Tipo de bloqueo cabecera | SPEEDCON |
| Codificación | B |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) (Conector macho/conector hembra) | -30 °C ... 75 °C (macho / hembra) |
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Denominación de norma | Directiva ATEX 94/9/CE |
| Normas/disposiciones | IEC 60079-0 |
| IEC 60079-11 | |
| IEC 60079-15 | |
| Denominación de norma | Declaración de conformidad |
| Normas/disposiciones | QSI 10 ATEX 2018U |
| II 3G Ex nA II Gc | |
| Denominación de norma | Choques, vibraciones |
| Normas/disposiciones | EN 50155:2001 |
Sus ventajas
Aplicación segura en campo gracias a altos grados de protección
Envío fiable de señales - apantallado de 360° en entorno con carga electromagnética
Ahorra tiempo gracias a la instalación con bloqueo rápido SPEEDCON
