QPD P 3PE2,5 9-14 BK
-
Conector
1582205
Conector, tipo de conexión: Conexión IDC, número de polos: 3+PE, 1 mm2 ... 2,5 mm2, 690 V, 20 A, PA, negro, diámetro exterior del cable: 9 mm ... 14 mm
Detalles de producto
| Tipo de producto | Conector enchufable para instalación |
| Familia de productos | QPD |
| Construcción | QPD 4x2,5 |
| Número de polos | 4 |
| Cara de enchufe | 3+PE |
| Identificación de polos | 1, 2, 3, PE |
| Número de conexiones | 4 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento (II/2) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Corriente asignada | 20 A |
| Resistencia de contacto | < 3 mΩ |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (III/3) | 690 V |
| Corriente nominal IN | 20 A |
| Tecnología de conexión | |
| Tipo de conexión En el lado del campo | Conexión IDC |
| Ciclos de conexión para cables de igual sección | máx. 10 |
| Conexión de conductores | |
| Sección de conexión Flexible | 1 mm² ... 2,5 mm² |
| Sección de conexión rígido | 1 mm² ... 2,5 mm² |
| Sección de conexión AWG | 16 ... 14 |
| Par de apriete Tuerca de unión | 10 Nm |
| Ancho entre caras Tuerca de unión | 22 mm |
| Esquema de dimensiones |
|
| Anchura | 29,6 mm |
| Altura | 29,6 mm |
| Longitud | 76 mm |
| Diámetro | 29,6 mm |
| Color | negro (RAL 9005) |
| Material Carcasa | PA |
| Material Contacto | Cu |
| Material Superficie contactos | plateado |
| Clase de inflamabilidad según UL 94 | V0 |
| Material Aislamiento de conductor | PVC/PE/TPE/goma |
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | VDE 0295 clase 1 hasta 6 / mín. 0,15 mm |
| Diámetro exterior del cable | 9 mm ... 14 mm |
| Diámetro de conductor incl. aislamiento | 2 mm ... 3,8 mm |
| Identificación de polos | 1, 2, 3, PE |
| Material Aislamiento de conductor | PVC / PE |
| Datos mecánicos | |
| Ciclos de enchufe | máx. 50 |
| Condiciones ambientales | |
| Índice de protección | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| Resistencia a los golpes | IK07 |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C |
| Temperatura para conexión de cables | -5 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
Sus ventajas
Innovadora y que ahorra tiempo - Conexión rápida QUICKON para un ahorro de tiempo de hasta el 80 % en la conexión in situ
Sumamente robusto: carcasas en los grados de protección IP68/IP69K y IK07 para un amplio campo de aplicación

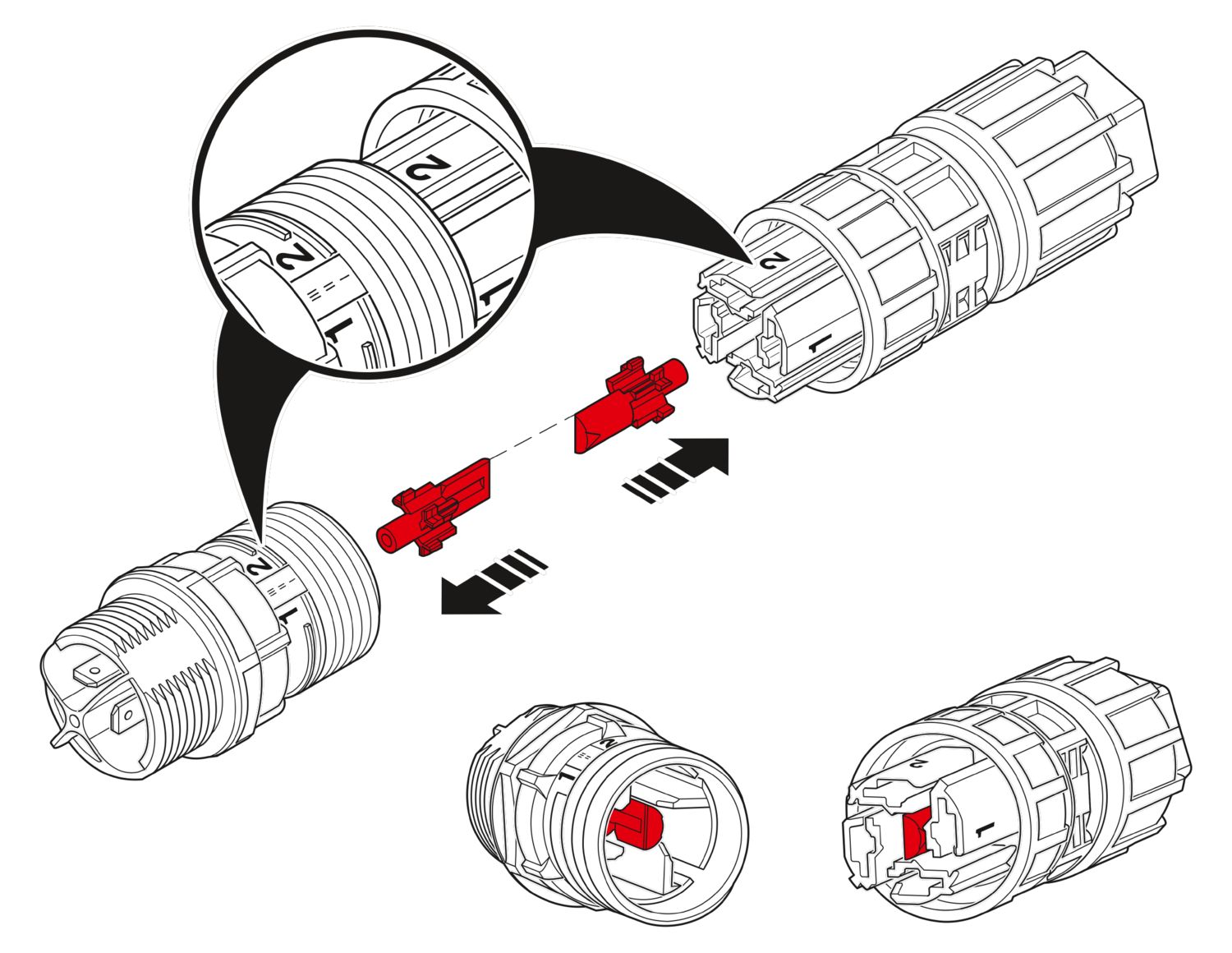

Conexión segura mediante codificación mecánica contra introducción incorrecta y protección contra el contacto según DIN EN 0105
De mantenimiento sencillo - con los conectores enchufables puede realizarse una sustitución rápida del aparato y la puesta en marcha se facilita mediante cables preconfeccionados
