SACC-VB-3CON-M12/C-1L-SV 24V
-
Conector de válvula
1452262
Conector de válvula, Universal, 3-polos, Conector de válvula C (8 mm), Conexión por tornillo, prensaestopas M12, diámetro exterior del cable 4 mm ... 6 mm
Detalles de producto
| Indicaciónes de montaje | IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Tipo de producto | Conectores de válvula |
| Tipo de sensor | Universal |
| Número de polos | 3 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Prensaestopas Pg | M12 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | NBR |
| Material carcasa conector de válvula | PA |
| Material contacto | CuZn |
| Material superficie del contacto | CuSn |

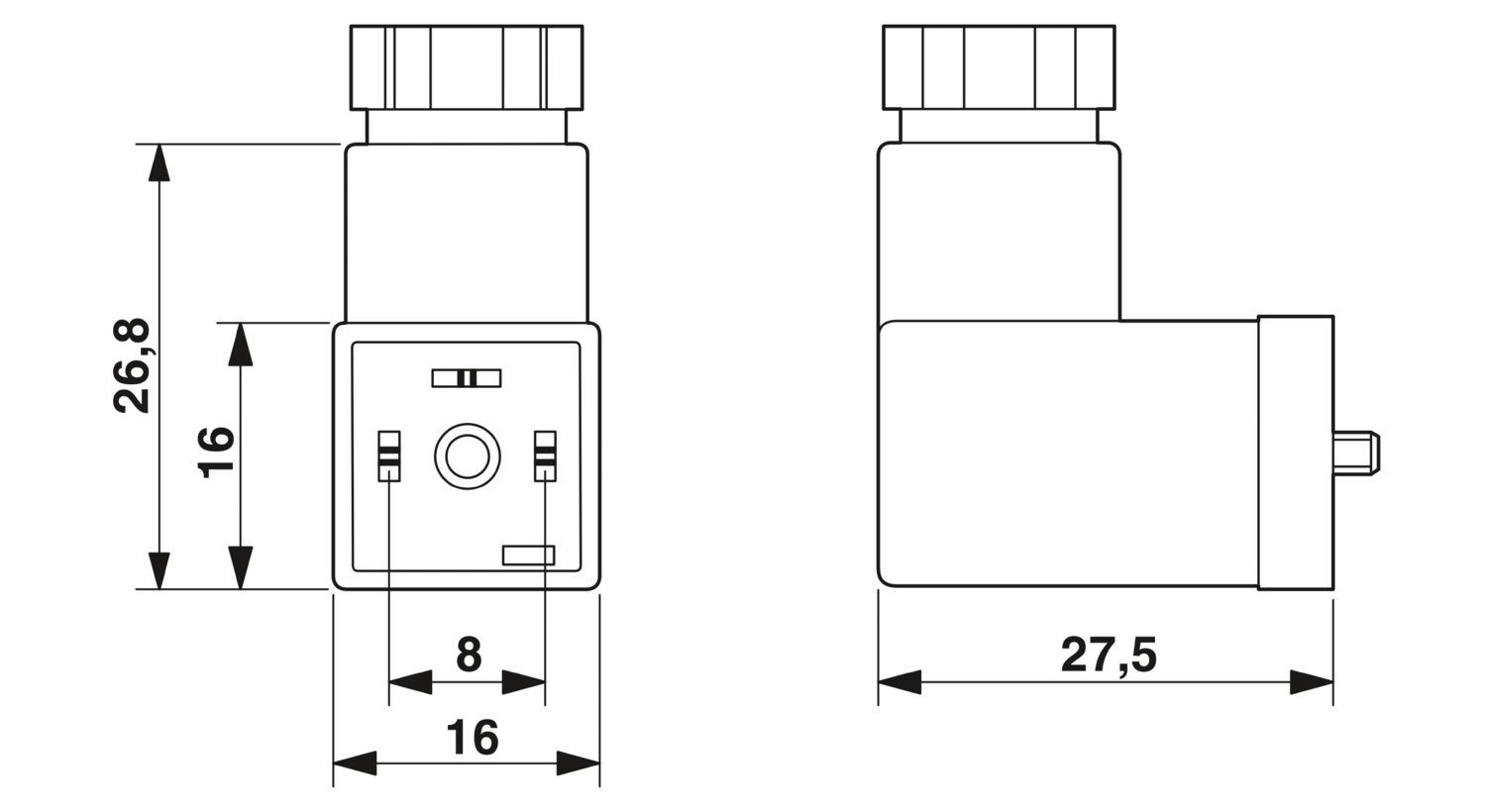

| Esquema de dimensiones |
|
| Anchura | 16 mm |
| Altura | 27,5 mm |
| Longitud | 26,8 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 4 mm ... 6 mm |
| Resistencia de contacto | ≤ 4 mΩ |
| Resistencia de aislamiento | > 2 GΩ |
| Tensión nominal UN | 24 V AC |
| 24 V DC | |
| Corriente nominal IN | 1,5 A |

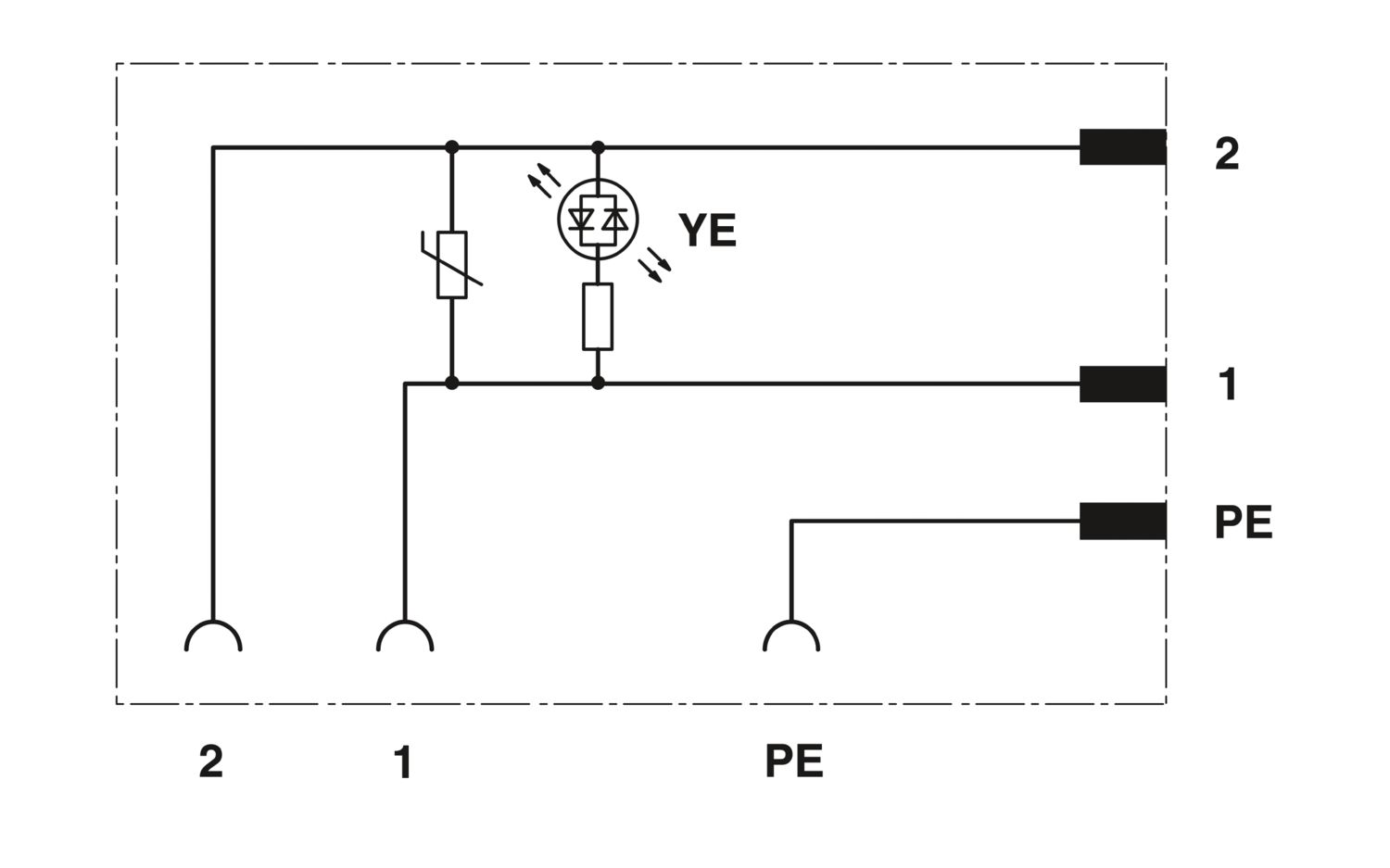

| Circuito de protección | Prot. contra sobretensiones; Varistor |
| Valores nominales de conectores de válvula | |
| Tornillos de fijación | M2,5 x 27 |
| Datos mecánicos | |
| Ciclos de enchufe | 50 (Conector de válvula) |
| Indicación de estado | LED (amarillo) |
| Indicación de estado disponible | sí |
| Tipo de conexión | Conexión por tornillo |
| Sección de conexión | 0,25 mm² ... 0,5 mm² |
| Sección de conexión AWG | 24 ... 20 |
| Par de apriete | 1,6 Nm ±0,2 Nm (Tornillo de apriete) |
| 0,4 Nm ±0,1 Nm (Tornillo central) | |
| 0,2 Nm ±0,1 Nm (Tornillo de contacto) |
| Conexión 1 | |
| Construcción cabecera | Conector de válvula |
| Tipo de rosca cabecera | C (8 mm) |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) (Conector de válvula) | -25 °C ... 60 °C (Conector de válvula) |
| Conector de válvula | |
| Denominación de norma | Conector de válvula |
| Normas/disposiciones | EN 175301-803 |
