SACC-M12MSL-4FEPL-CL M
-
Conector de potencia
1646349
Conector de potencia, Potencia, 5-polos, sin apantallar, Conector macho recto M12, codificación: L, Conexión por resorte push lock, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 8 mm ... 13 mm
Detalles de producto
| Indicaciónes de montaje | IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Indicaciones de montaje | Los hilos se pueden conectar tanto con como sin punteras |
| Tipo de producto | Conector circular (lado del cable) |
| Aplicación | Suministro de energía |
| Tipo de sensor | Potencia |
| Número de polos | 5 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | L |
| Salida de cables | recta |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |

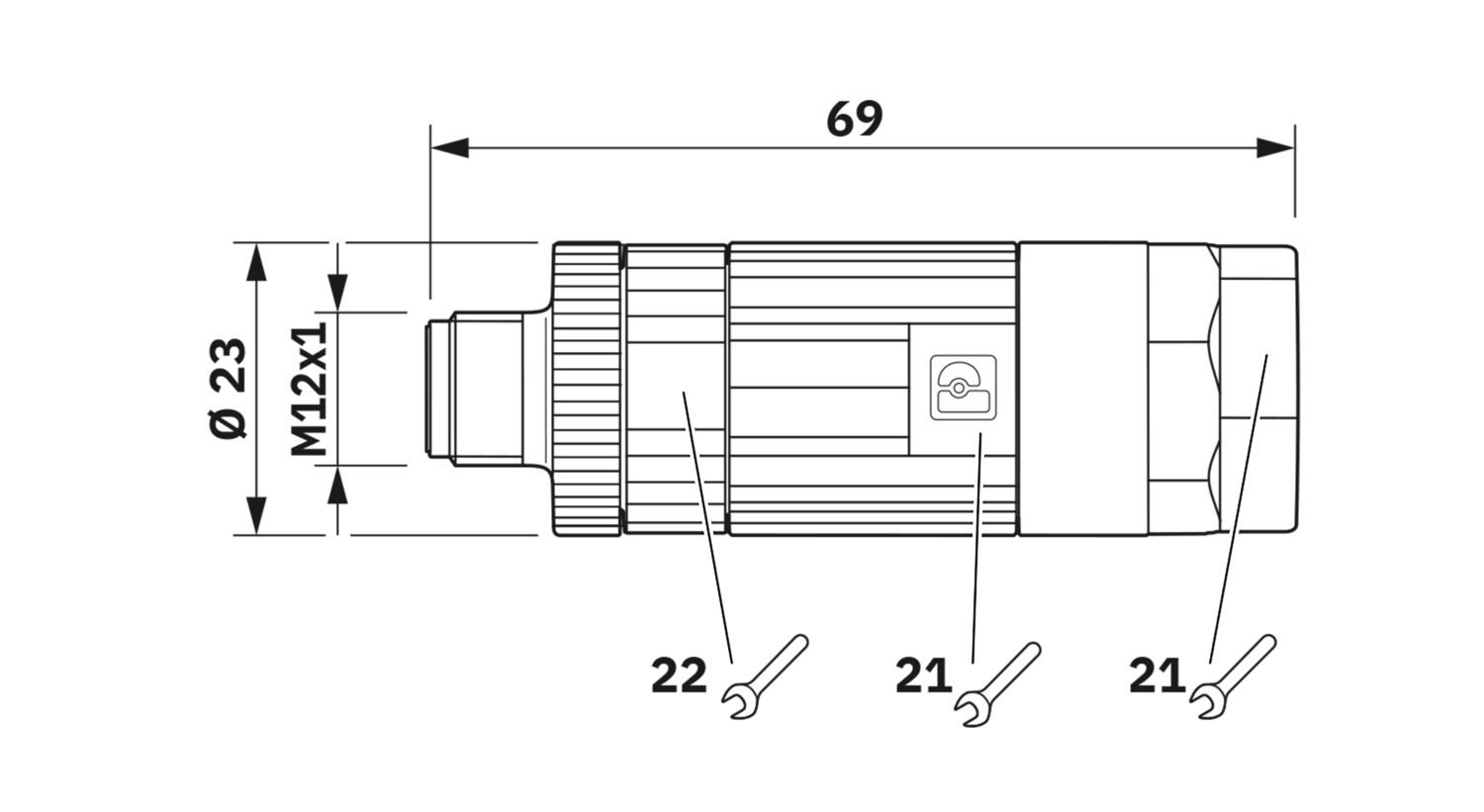

| Esquema de dimensiones |
|

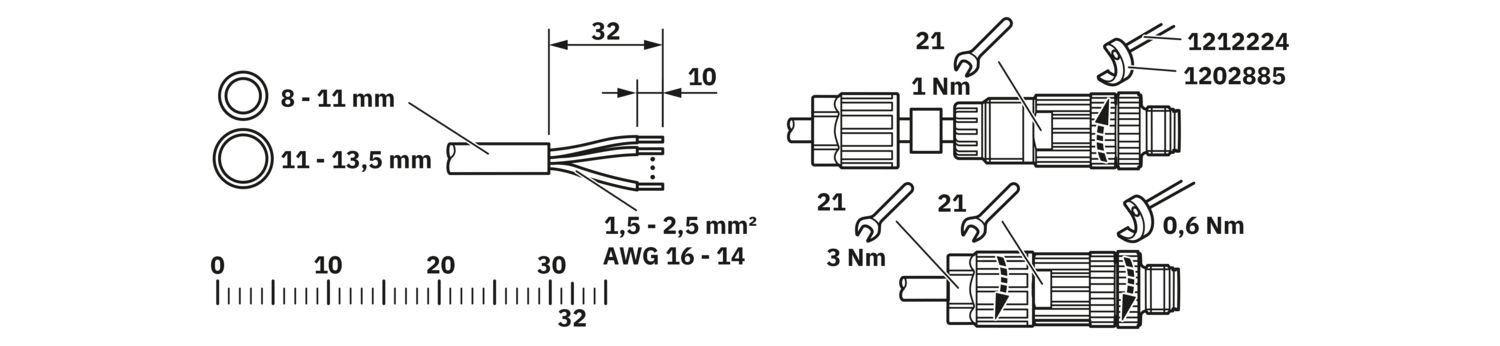

| Anchura | 23 mm |
| Altura | 23 mm |
| Longitud | 69 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 8 mm ... 13 mm |
| Carcasa | |
| Diámetro de la caja | 23 mm |
| Material | PA 6 (Palanca de accionamiento) |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | NBR |
| Material cuerpo de agarre | PA 6.6 |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push lock |
| Sección de conexión | 1,5 mm² ... 2,5 mm² |
| 1,5 mm² ... 2,5 mm² (con puntera) | |
| 1,5 mm² ... 2,5 mm² (rígido) | |
| Sección de conexión AWG | 16 ... 14 (sin puntera) |
| 16 ... 14 (con puntera) | |
| Longitud a desaislar del conductor individual | 10 mm |
| Par de apriete | 0,6 Nm (Moleteado M12) |
| 3 Nm (Tuerca de apriete con carcasa del conector) | |
| Asignación de conexiones | |
| Contacto | Color (denominación de señal) | Contacto (opcional) | 1 = BN |
| 2 = WH | |
| 3 = BU | |
| 4 = BK | |
| FE = GYPK | |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Tensión nominal UN | 63 V DC |
| Corriente nominal IN | 16 A (al utilizar cables de 2,5 mm²) |
| 16 A (a 40 °C) |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Codificación | L |
| Tipo de señal/categoría | Potencia |
| Longitud pelado de conductores individuales | 10 mm |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | conforme a IEC 61076-2-111 |
Sus ventajas
Conexión Push-Lock con ahorro de tiempo: conexión y desconexión sin herramientas de los conductores mediante apertura de la palanca de contacto
Conexión intuitiva: asignación sencilla de los diferentes hilos trenzados con rotulación numérica y de color de la palanca de contacto
Push-in Technology integrada: conductores rígidos y pretratados mediante inserción directa y sencilla
Conexión resistente a los choques y a las vibraciones: la tecnología de conexión por resorte garantiza un contacto fijo y seguro
