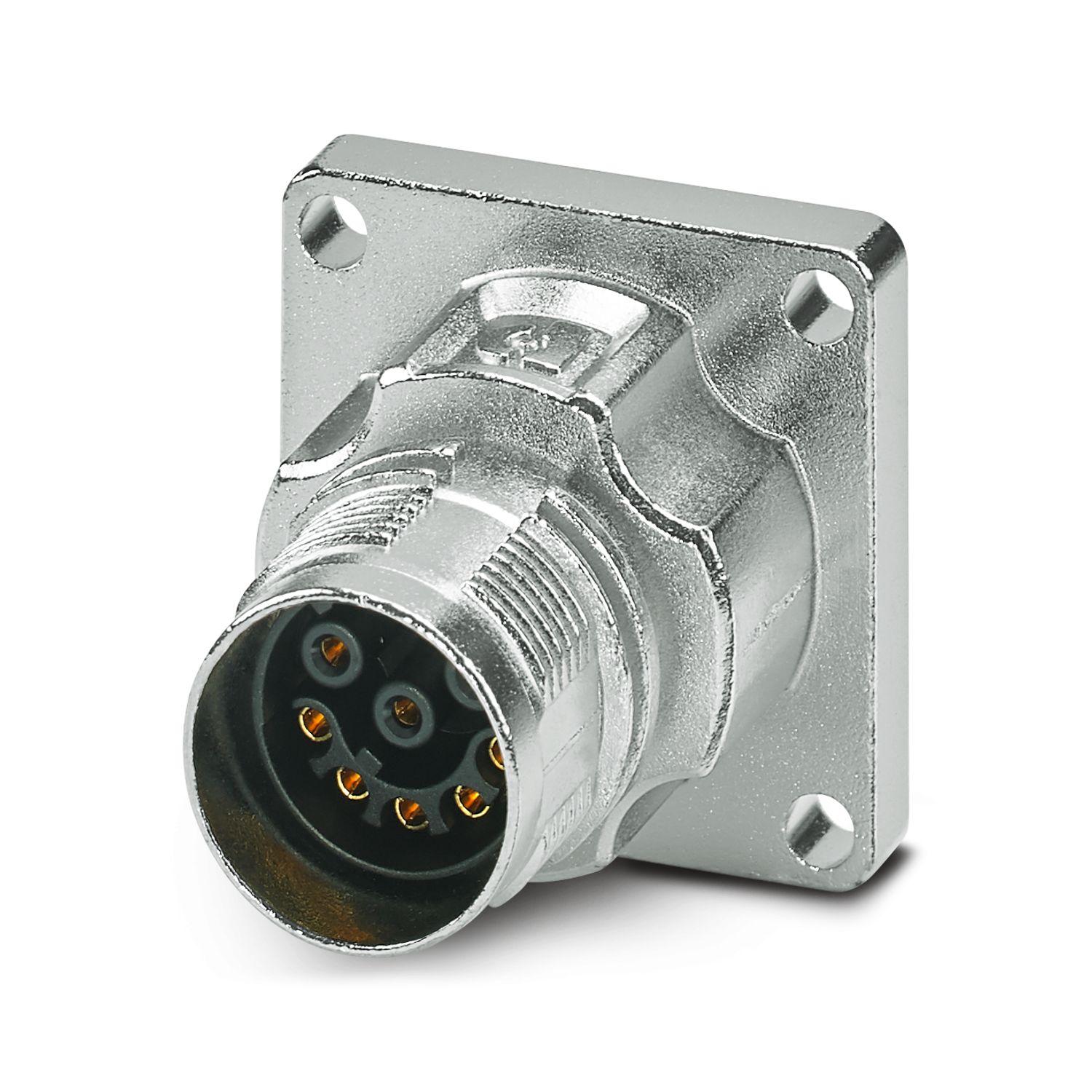

M17-08S1N8AW600S - Conect. enchuf. para apar. pared delant.

1628929

M17, Conect. enchuf. para apar. pared delant., serie: M17 PRO, recto, apantallado: sí, para bloqueo rápido ONECLICK y estándar, Nº de polos: 8, tipo de conexión del contacto: Hembra, Conexión crimpada, medida de brida: 28 mm x 28 mm, El artículo no contiene plomo según la directiva RoHS II sin la excepción 6c (Pb< 0,1 %)

Detalles de producto

Datos técnicos

Notas

Indicación de pedido:	Pedir los contactos engastados de 8 x Ø 1 mm por separado
Indicación de seguridad
Indicaciones de seguridad	ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales.
		• ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos.
		• ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia.
		• Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones.
		• En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno.
		• Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada.
		• Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products).
		• El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes.
		• Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra
		• Compruebe que la tierra funcional o de protección esté correctamente conectada.
		• Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3
		• Utilice únicamente la herramienta que recomienda Phoenix Contact
		• Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products.
		• Utilice los conectores solo completamente enchufados y bloqueados.
		• Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas.
		• Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo.
		• El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12).

Propiedades del artículo

Tipo de producto	Conectores circulares (lado del equipo)

Datos del material

Clase de inflamabilidad según UL 94	V0

Conectores

Cuerpo aislante
Material (Cuerpo aislante)	PA 6.6
Clase de inflamabilidad según UL 94	V0
Ciclos de enchufe	100
Tipo de conexión	Conexión crimpada
Tipo de conmutación del contacto	Hembra
Aplicación	Señal
Número de polos	8
Cara de enchufe	8
Número Contacto (Contactos de señal)	8
Diámetro Contacto (Contactos de señal)	1 mm
Sección de hilo trenzado min. Contacto (Contactos de señal)	0,06 mm²
Sección de hilo trenzado máx. Contacto (Contactos de señal)	1 mm²
Corriente asignada Contacto (Contactos de señal)	8 A (en caso de sección de conexión máx.)
Tensión nominal Contacto (Contactos de señal)	60 V AC/DC
Tensión transitoria de dimensionamiento	1,5 kV
Categoría de sobretensiones	III
Grado de polución	3
Altura de montaje	3000 m
Carcasa
Ejecución	Carcasa de brida
Tipo de rosca	M17
Construcción	recto
Tipo de bloqueo	para bloqueo rápido ONECLICK y estándar
Tipo de montaje	Montaje frontal/brida cuadrada (4x Ø 3,2 mm)
Medida de brida	28 mm x 28 mm
Material carcasa	GD-Zn
Índice de protección (insertado)	IP67
Índice de protección (insertado)		IP68 (2 m / 24 h)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Temperatura ambiente (servicio)	-40 °C ... 105 °C (ver curva derating)
Humedad de aire admisible (almacenamiento / transporte)	50 % ... 65 %

Datos comerciales

Código de artículo	1628929
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	ABRAAL
Clave de producto	ABRAAL
GTIN	4055626707044
Peso por unidad (incluido el embalaje)	51,9 g
Peso por unidad (sin incluir el embalaje)	35,06 g
Número de tarifa arancelaria	85366990
País de origen	DE

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
keine
	60 V	5 A	1

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Soluciones compatibles con todos los fabricantes para bloqueos rápidos y estándar

Diseño moderno y claro para una alta comodidad de manejo

Conexión engastada: confección resistente a las vibraciones y la temperatura

Todas las carcasas pueden equiparse con contactos macho o hembra

Aplicación segura en el campo gracias a los elevados índices de protección

ECLASS-13.0	27440109
ECLASS-15.0	27440109

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
