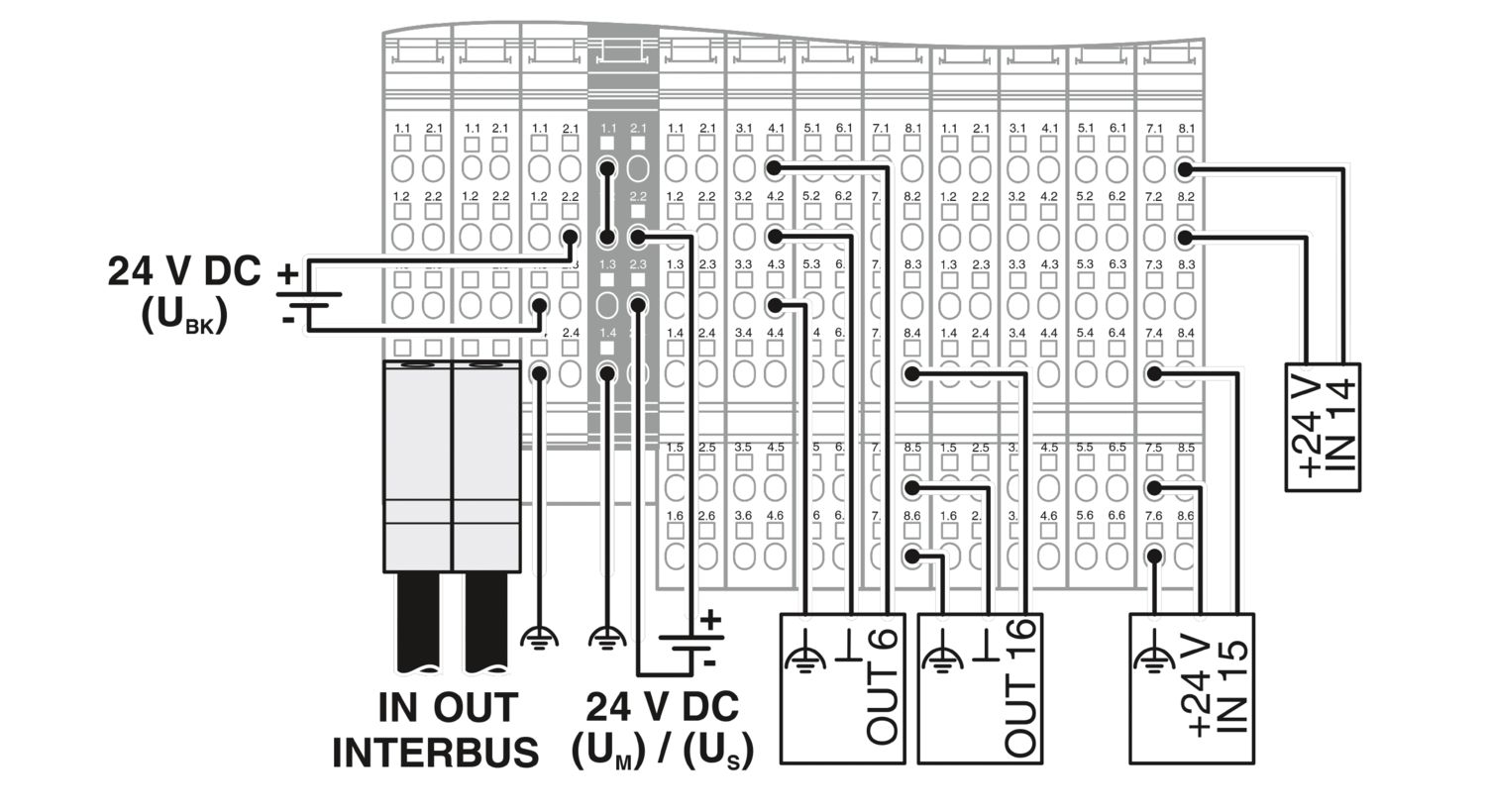

La estación completa Inline se compone de una cabecera de bus INTERBUS, un borne de salidas digitales con 16 salidas y un borne de entradas digitales con 16 entradas. El paquete contiene todos los conectores Inline necesarios para la conexión del bus, alimentación y periferia.
Los bornes Inline pueden señalizarse con ayuda de superficies de rotulación abatibles. Las casillas están equipadas con tarjetas encajables que pueden rotularse individualmente conforme a la aplicación. Para la señalización de los puntos de embornaje se dispone además de la tira Zack ZB-FM-6...

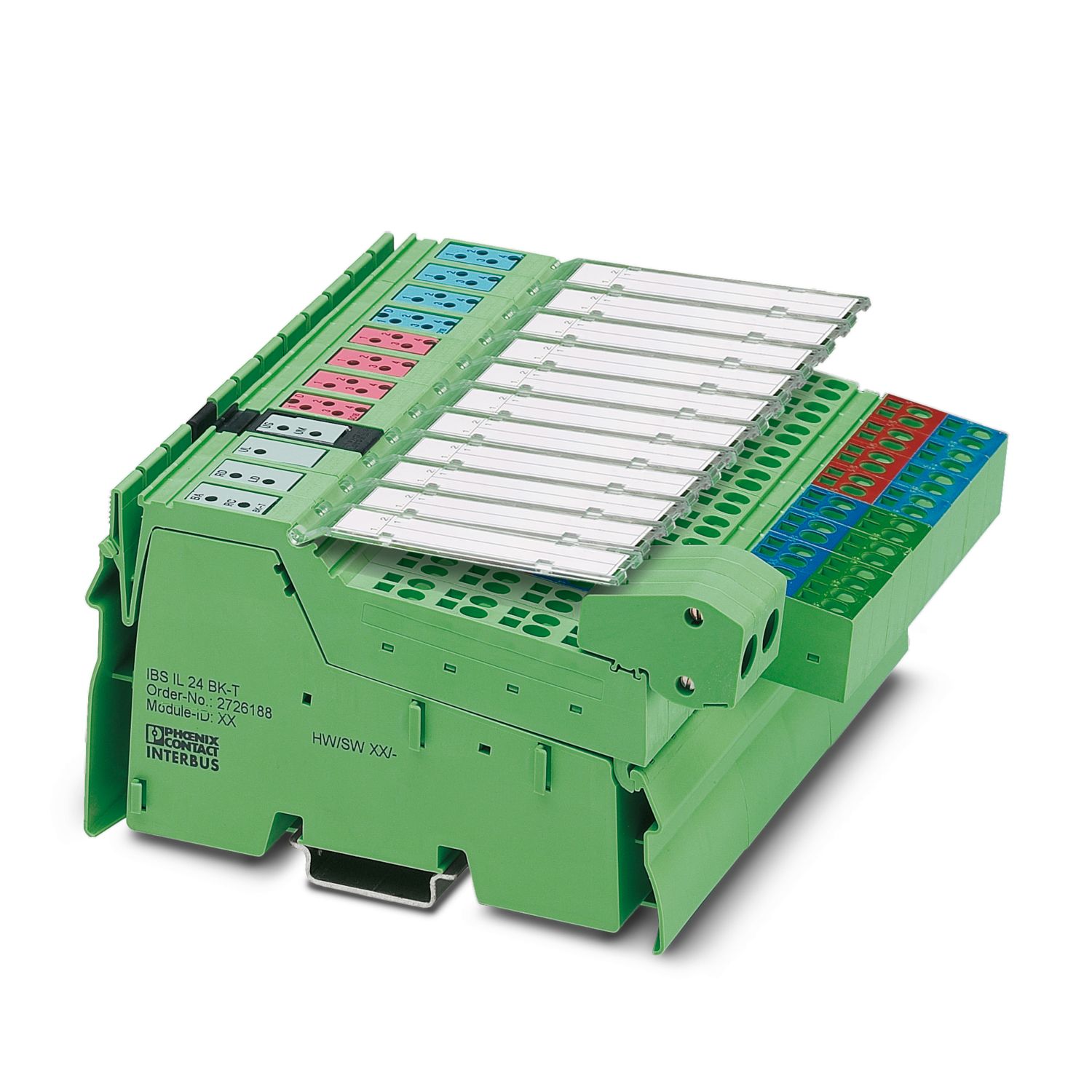

IBS IL 24 BK DIO 16/16
-
Acoplador de bus
2742586
Inline, Acoplador de bus, INTERBUS, Conector apantallado Inline, Entradas digitales: 16, 24 V DC, tecnología de conexión: 3 conductores, Salidas digitales: 16, 24 V DC, 500 mA, tecnología de conexión: 3 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación
Detalles de producto
| Esquema de dimensiones |
|
| Anchura | 146,4 mm |
| Altura | 140,5 mm |
| Profundidad | 71,5 mm |
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| INTERBUS | |
| Número de interfaces | 2 |
| Tipo de conexión | Conector apantallado Inline |
| Velocidad de transmisión | 500 kBit/s |
| Bus local Inline | |
| Número de interfaces | 1 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Límites del sistema | |
| Número de participantes de bus local conectables | 63 (Observar la absorción de corriente total admisible) |
| Número de participantes con canal de parámetros | 16 |
| Número de módulos de ramificación soportados con derivación de bus remoto | máx. 15 |
| Módulo | |
| Código de ID (hex.) | 4 |
| Longitud de registro | 32 Bit |
| Digital: | |
| Denominación Entrada | Entradas digitales |
| Descripción de la entrada | EN 61131-2 tipo 1 |
| Número de entradas | 16 |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 3 conductores |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
| Tensión de entrada nominal UIN | 24 V DC |
| Corriente de entrada típica por canal | típ. 3 mA |
| Circuito de protección | Inversión de polaridad; Diodo supresor |
| Digital: | |
| Denominación Salida | Salidas digitales |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 3 conductores |
| Número de salidas | 16 |
| Circuito de protección | Protección contra cortocircuito, protección contra sobrecarga; Circuito de rueda libre |
| Tensión de salida | 24 V DC -1 V (con corriente nominal) |
| Corriente de salida máxima por módulo | máx. 8 A |
| Tensión nominal de salida | 24 V DC |
| Carga nominal inductiva | 12 VA |
| Carga nominal de lámparas | 12 W |
| Carga nominal resistiva | 12 W |
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Volumen de suministro | incluidos conectores Inline y campos de rotulación |
| Número de canales | 32 |
| Potencia disipada máxima con condición nominal | 8 W |
| Circuito de protección | Prot. contra inversión de polaridad |
| Potenciales: Alimentación de acoplador de bus UBK; la alimentación de lógica UL (7,5 V) y la alimentación analógica UANA (24 V) se crean de la alimentación del acoplador de bus. | |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 1,25 A (Con número máximo de bornes de E/S conectados (alimentación de 24 V DC)) |
| típ. 100 mA (Sin bornes de E/S Inline conectados) | |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC ±5 % |
| Potenciales: Suministro de los módulos analógicos (UANA) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Potenciales: Alimentación del circuito principal (UM) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Potenciales: Alimentación del circuito de segmento (US) | |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de 5 V del bus remoto de entrada / alimentación de 5 V del bus remoto de salida | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 5 V del bus remoto entrante/alimentación de lógica de 7,5 V, alimentación analógica de 24 V y alimentación del acoplador de bus de 24 V | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 5 V del bus remoto de entrada/alimentación principal de 24 V, alimentación de segmento de 24 V | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 5 V del bus remoto de entrada/tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 5 V de bus remoto de salida/lógica (UBK, UL, UANA) | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 5 V de bus remoto de salida/periferia (UM, US) | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 5 V del bus remoto de salida/tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de lógica de 7,5 V, alimentación analógica de 24 V, alimentación del acoplador de bus de 24 V/tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de lógica de 7,5 V, alimentación analógica de 24 V, alimentación de 24 V de las cabeceras de bus / alimentación principal de 24 V, alimentación de segmento de 24 V | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación principal de 24 V, alimentación de segmento de 24 V/tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud de pelado | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud de pelado | 8 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Humedad de aire admisible (servicio) | 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 95 % (sin condensación) |
| Tipo de montaje | Montaje sobre carril DIN |
Sus ventajas
16 entradas digitales
16 salidas digitales
Conexión de los sensores en técnica de 2 y 3 conductores
Conexión de los actuadores en técnica de 2 y 3 conductores
Máxima corriente de carga admisible por sensor: 250 mA
Corriente nominal por salida: 500 mA
Indicaciones de diagnóstico y estado
