HC-STA-D07-BWSCF-M32-PL-BK
-
Carcasa
1672252

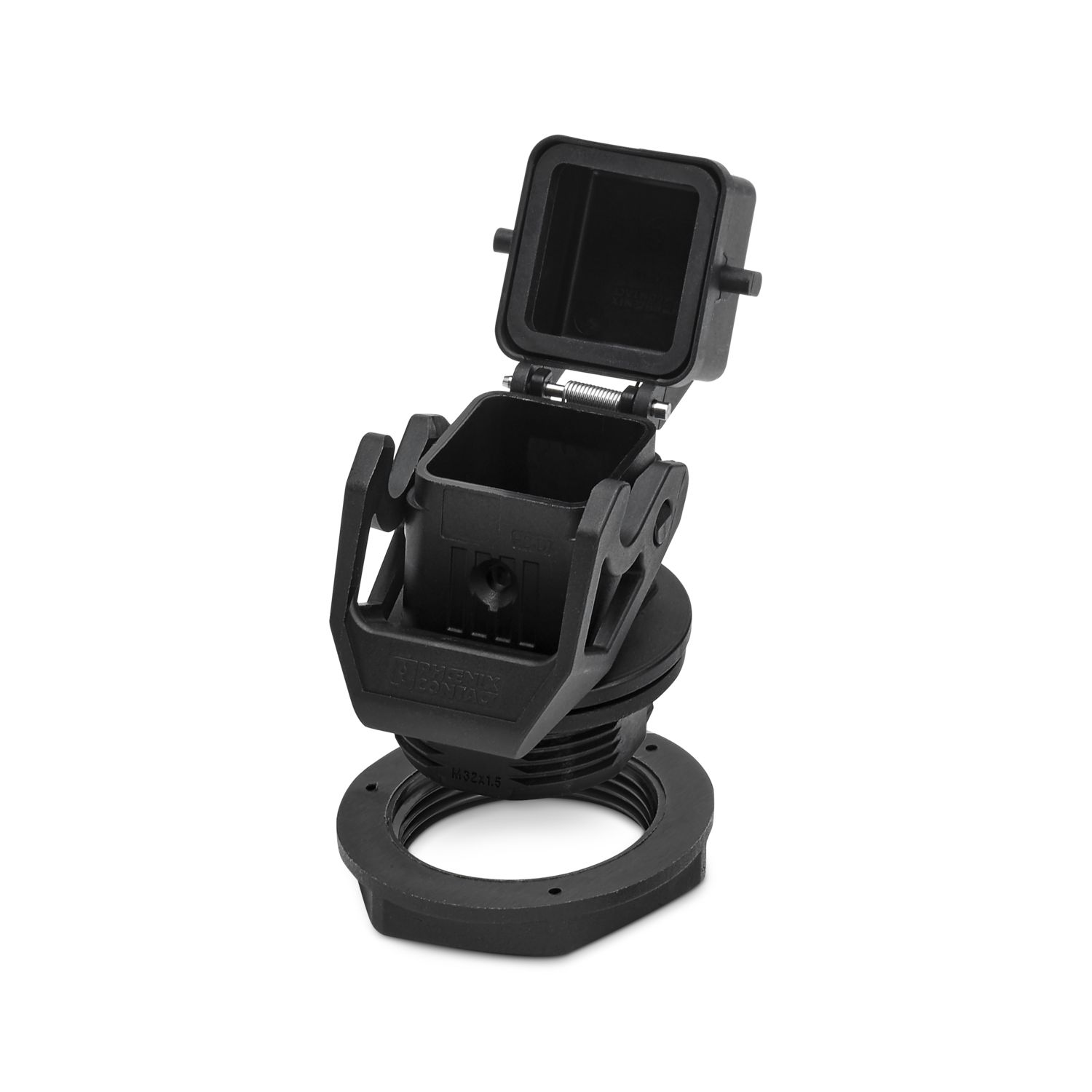

Carcasa roscada D7, con brida longitudinal, material: PA, material tapa protectora: PA, altura: 35,5 mm, tapa de protección: sí, junta: sí, Estándar, para insertos hembra
Detalles de producto
| Generalidades | para insertos de contactos HC-A03, A04, D07, D08, Q02, Q03, Q04, Q05, Q07, Q12 |
| Tipo de producto | Carcasa con bloqueo por brida |
| Tipo de carcasa | Carcasa roscada |
| Aplicación | Estándar |
| Construcción | D7 |
| Existe junta de obturación | sí |
| Tapa de protección | sí |
| Apantallado | no |
| Esquema de dimensiones |
|
| Altura | 35,5 mm |
| Paso de rosca | 1,5 mm |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
| V0 (Bloqueo) | |
| V0 (Tapa de protectora) | |
| Material junta | NBR |
| NBR | |
| Material carcasa | PA |
| Material tapa protectora | PA |
| Material brida de bloqueo | PA |
| Datos mecánicos | |
| Tipo de bloqueo | Brida |
| Par de apriete | 5 Nm ... 7,5 Nm |
| Indicaciones de montaje | para el montaje de insertos de hembras |
| Para garantizar la protección contra torsión de la carcasa, utilice la escotadura de montaje adjunta. De forma alternativa, puede utilizar un recorte de pared completamente redondo. Sin embargo, este recorte no puede garantizar la protección contra torsión. |
| Condiciones ambientales | |
| Índice de protección | IP66 (en estado enchufado o con tapa protectora bloqueada) |
| Resistencia a los golpes | IK06 |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
