HC-B 6-KML-73/M1M20
-
Carcasa
1586646

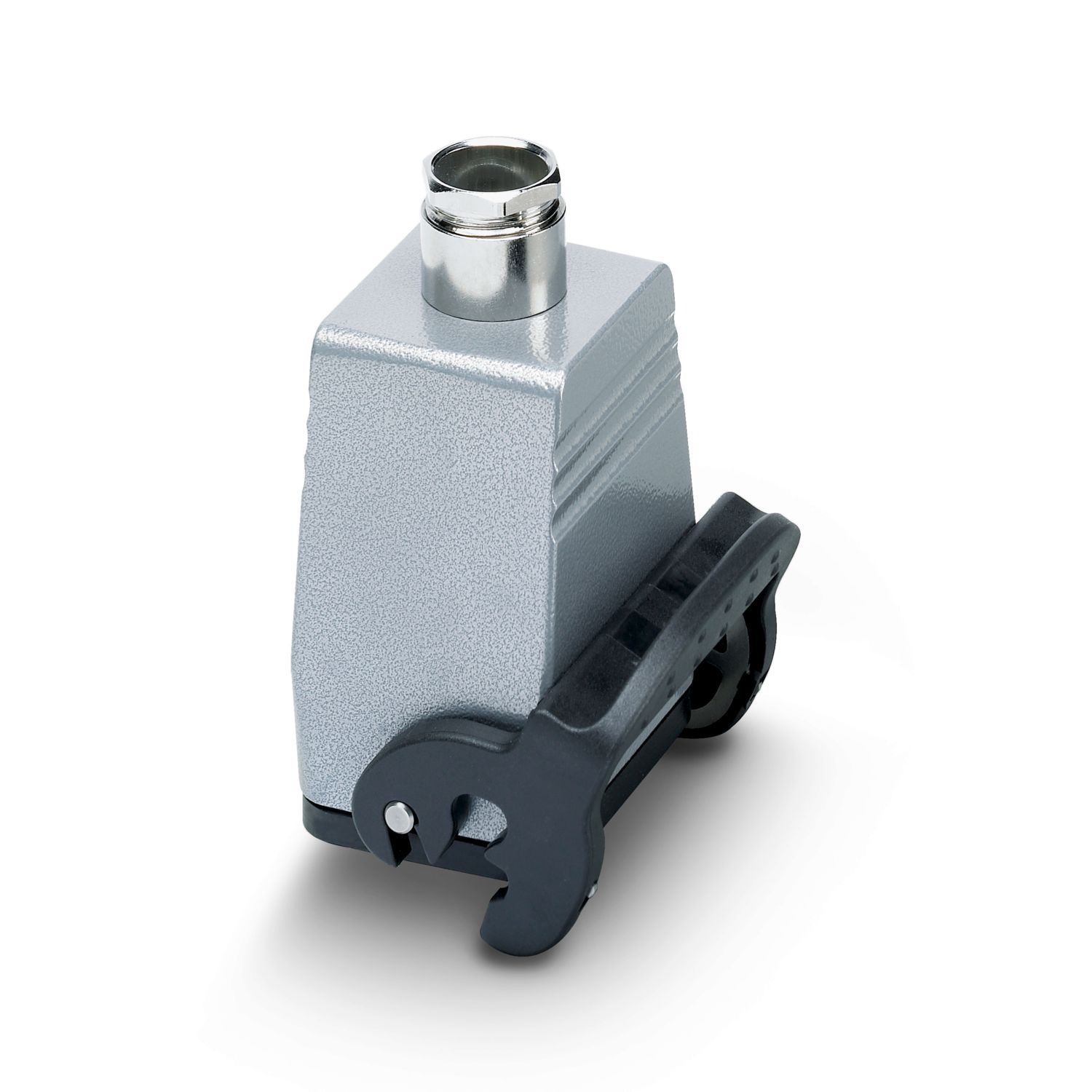

Carcasa de acoplamiento, con brida longitudinal, altura 73 mm, con prensaestopas, 1x M20
Detalles de producto
| Generalidades | Para insertos de contactos HC-B6, BB10, DD24, M |
| Tipo de producto | Carcasa con bloqueo por brida |
| Tipo de carcasa | Carcasa de acoplamiento |
| Aplicación | Estándar |
| Construcción | B6 |
| Número de salidas de cable | 1 |
| Tipo de atornillado | 1x M20 |
| Apantallado | no |
| Salida de cables | recta |
| Prensaestopas Pg | con |
| Esquema de dimensiones |
|
| Anchura | 43 mm |
| Altura | 73 mm |
| Longitud | 73 mm |
| Ancho entre caras-Tuerca de unión | 20 mm |
| Material Conexión por tornillo | Latón, niquelado |
| Material junta Junta del cable | NBR |
| Material carcasa | Fundición de aluminio a presión |
| Material superficie de la carcasa | Recubrimiento de polvo, gris |
| Material brida de bloqueo | Acero inoxidable, empuñadura: PA |
| Datos mecánicos | |
| Tipo de atornillado | 1x M20 |
| Tipo de bloqueo | Brida |
| Diámetro exterior del cable Cable 1 | 5 mm ... 12 mm |
| Diámetro exterior del cable | 5 mm ... 12 mm |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
