HC-B 10-AMLD
-
Carcasa
1771354

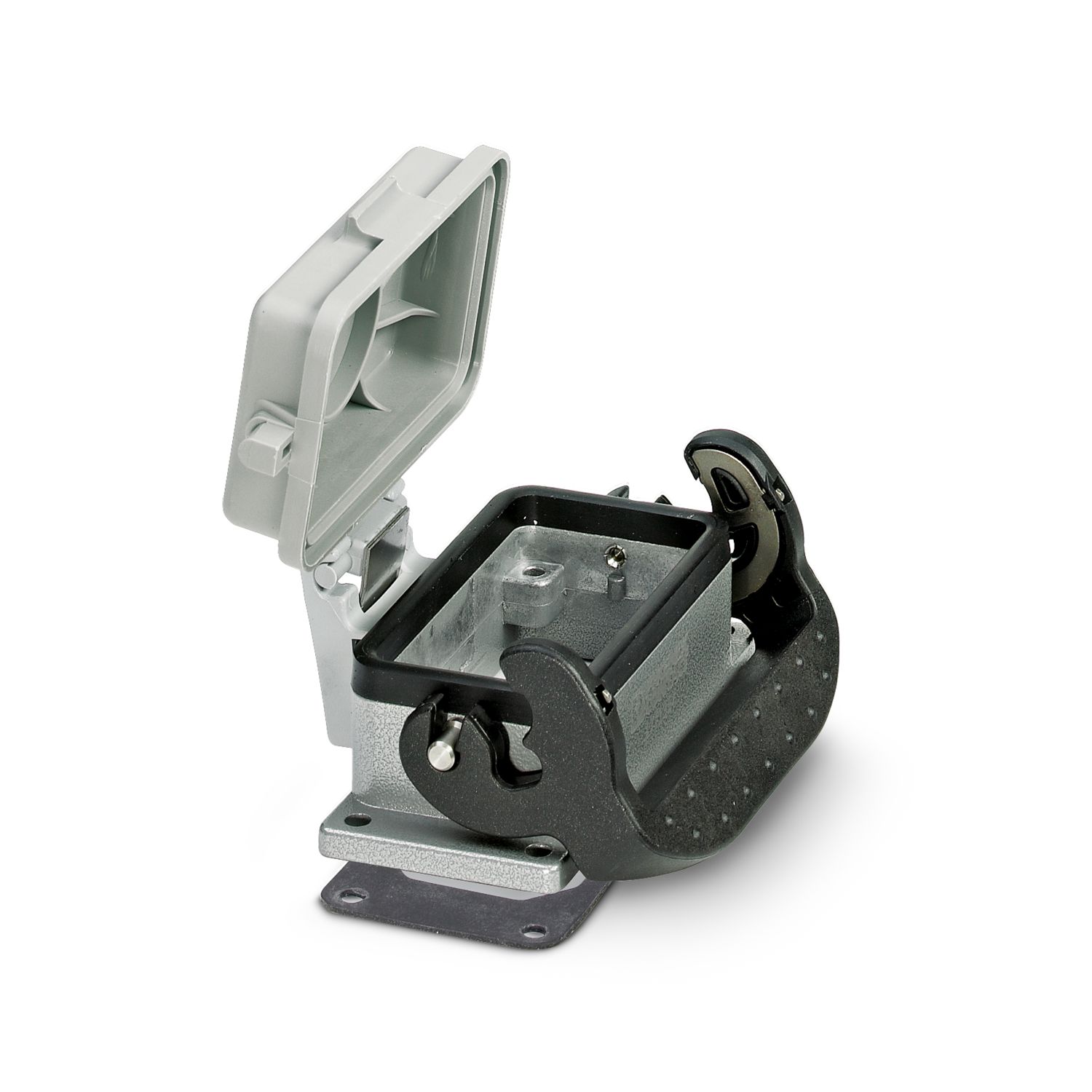

Carcasa empotrada HEAVYCON B10, con bloqueo longitudinal, altura 29 mm, con tapa de plástico, con junta plana
Detalles de producto
| Generalidades | Para insertos de contactos HC-B10, BB18, DD42, M, K8/24 |
| Tipo de producto | Carcasa con bloqueo por brida |
| Tipo de carcasa | Carcasa empotrada |
| Aplicación | Estándar |
| Construcción | B10 |
| Tapa de protección | sí |
| Apantallado | no |
| Prensaestopas Pg | sin |

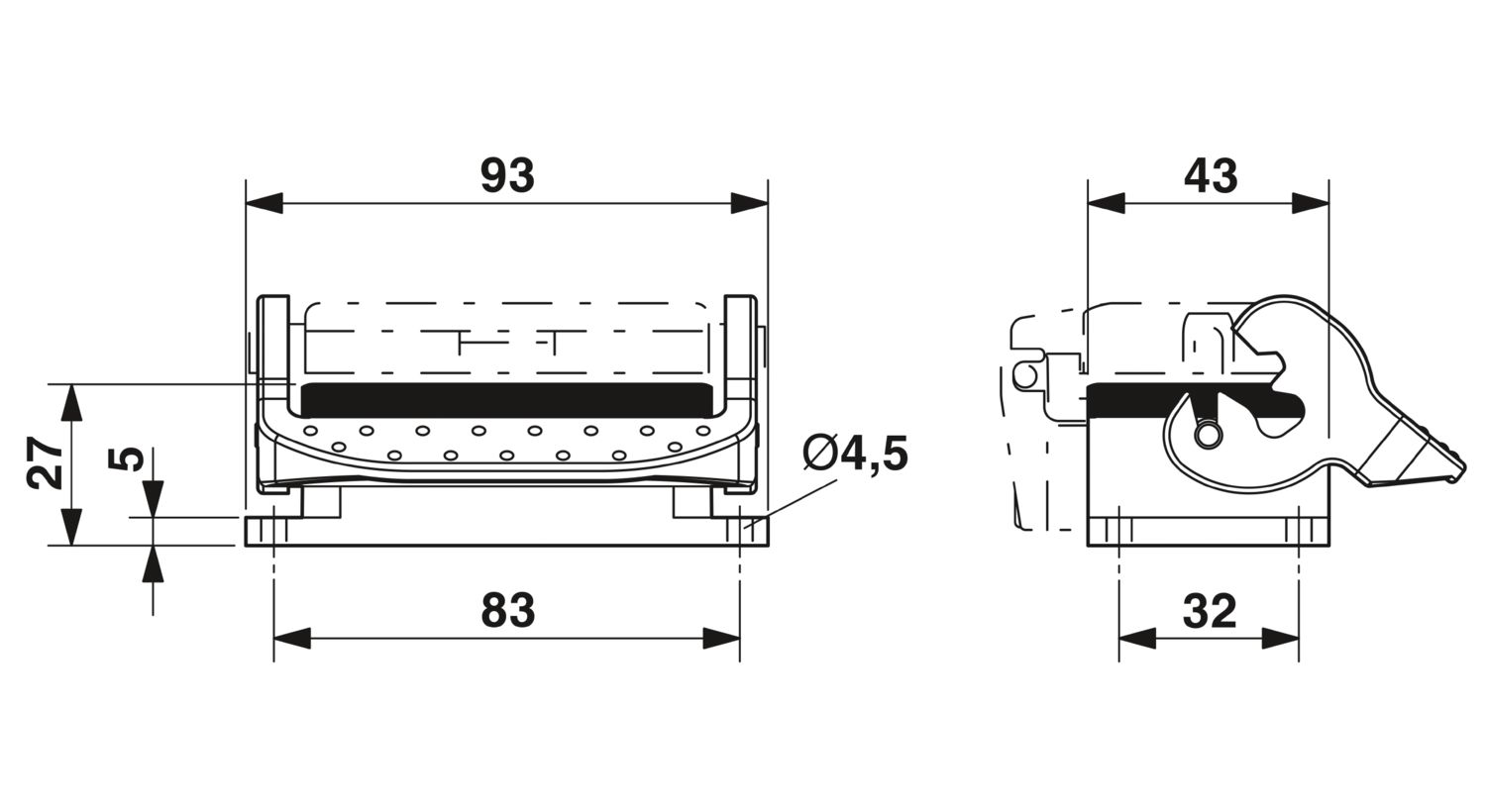

| Esquema de dimensiones |
|
| Anchura | 43 mm |
| Altura | 29 mm |
| Longitud | 93 mm |
| Medida de montaje | |
| Ancho del corte de montaje | 35 mm |
| Longitud del corte de montaje | 65 mm |
| Material junta | NBR |
| CR | |
| Material carcasa | Fundición de aluminio a presión |
| Material superficie de la carcasa | Recubrimiento de polvo, gris |
| Material tapa protectora | PA |

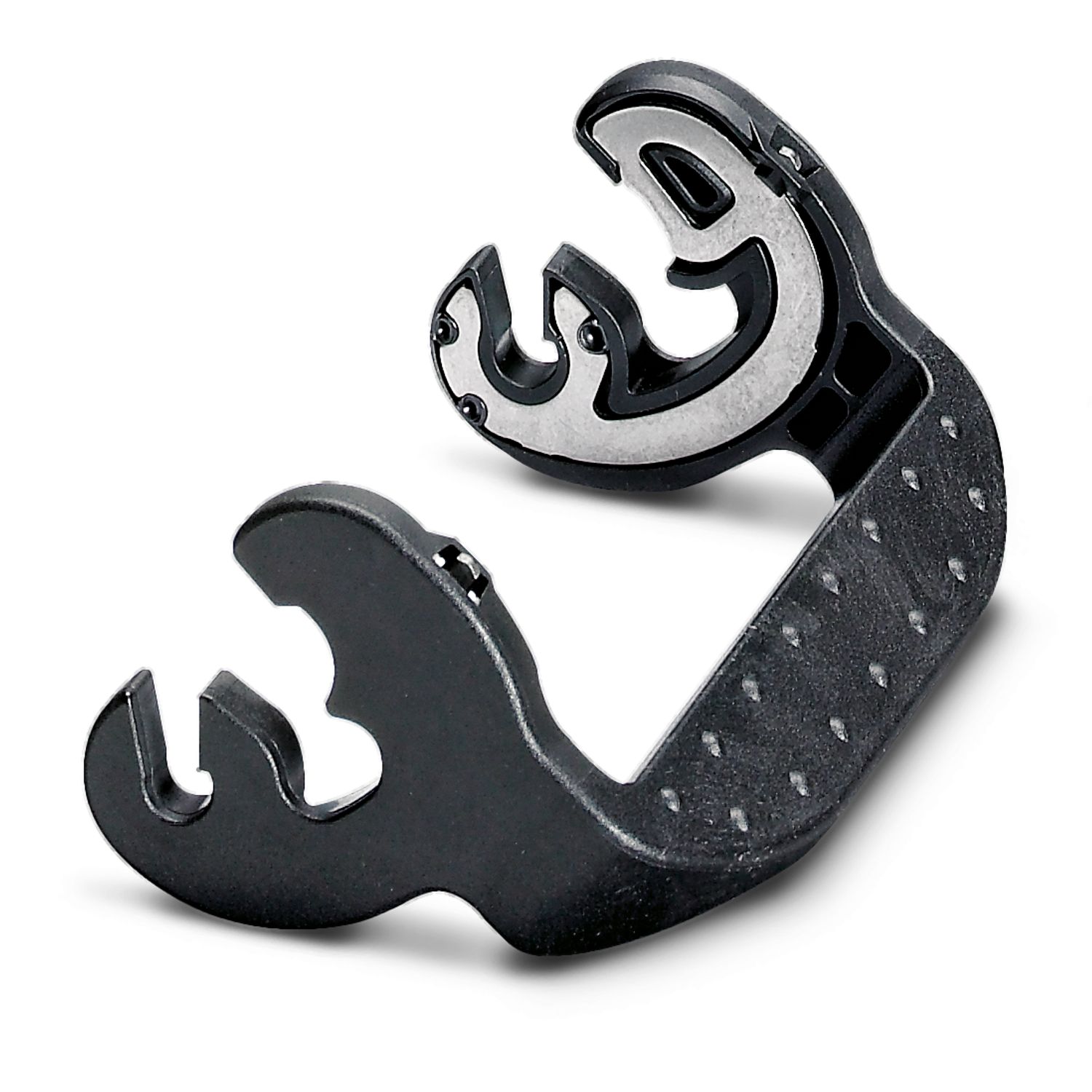

| Material brida de bloqueo | Acero inoxidable, empuñadura: PA |
| Datos mecánicos | |
| Tipo de bloqueo | Brida |
| Par de apriete | 1,5 Nm ... 2 Nm (Tornillo de fijación) |
| Condiciones ambientales | |
| Índice de protección | IP65 (En estado enchufado) |
| IP54 (con capuchón de protección cerrado) | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
