SACB-10/3-L-C-M8 HD GG
-
Caja distribuidora de carcasa de base
1197623
Caja distribuidora de carcasa de base, aplicación: Estándar, tipo de conexión: Hembra M8 Metal, número de puestos enchufables: 10, número de polos: 3, codificación: A, ocupación de los puestos enchufables: simple, indicación de estado: sí, PNP; conexión de cable principal: Conexión enchufable del cable principal, apantallamiento: no
Este producto precisa otros productos para su funcionamiento.

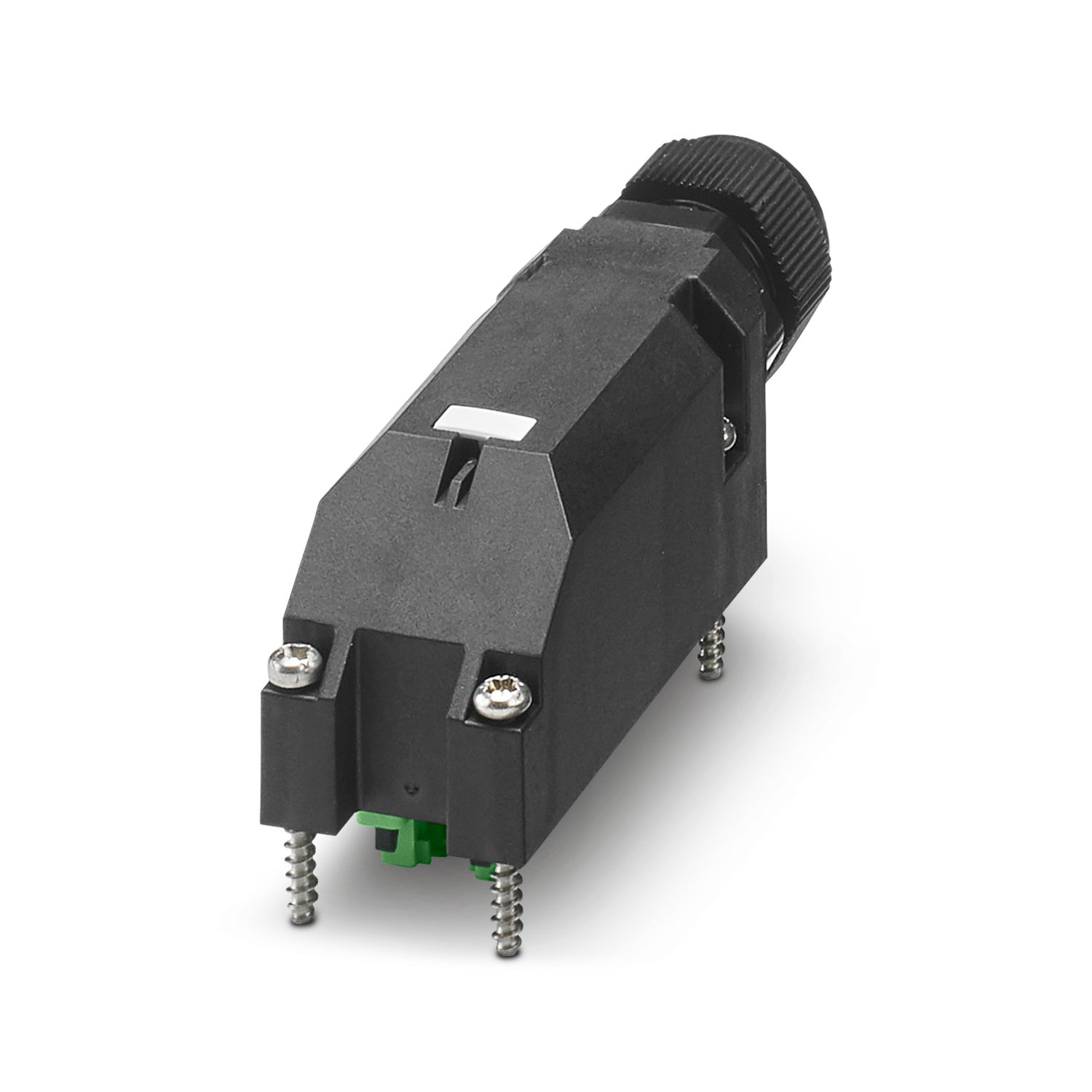

Accesorios necesarios
Detalles de producto
| Indicaciónes de montaje | IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Nota sobre la aplicación | Las ranuras no ocupadas deben cerrarse antes de la puesta en servicio. Encontrará los elementos de cierre adecuados en "Accesorios". |
| Tipo de producto | Carcasa de base caja distribuidor con puestos enchufables M8 a M12 |
| Aplicación | Estándar |
| Número de polos | 3 |
| Número de puestos enchufables | 10 |
| Codificación | A |
| LED | sí |
| Diagnóstico local | |
| Función vigilada | Tensión de alimentación |
| Representación óptica | LED verde |
| Tensión de servicio máxima Umáx. | 30 V DC |
| Diagnóstico local | Tensión de alimentación LED verde |
| Indicación de estado de E/S LED amarillo | |
| Tensión nominal UN | 24 V DC |
| Corriente asignada total | 8 A |
| Capacidad de corriente por pista máx. | 2 A |
| Capacidad de corriente por puesto enchufable | 2 A |
| Indicación de estado disponible | sí |

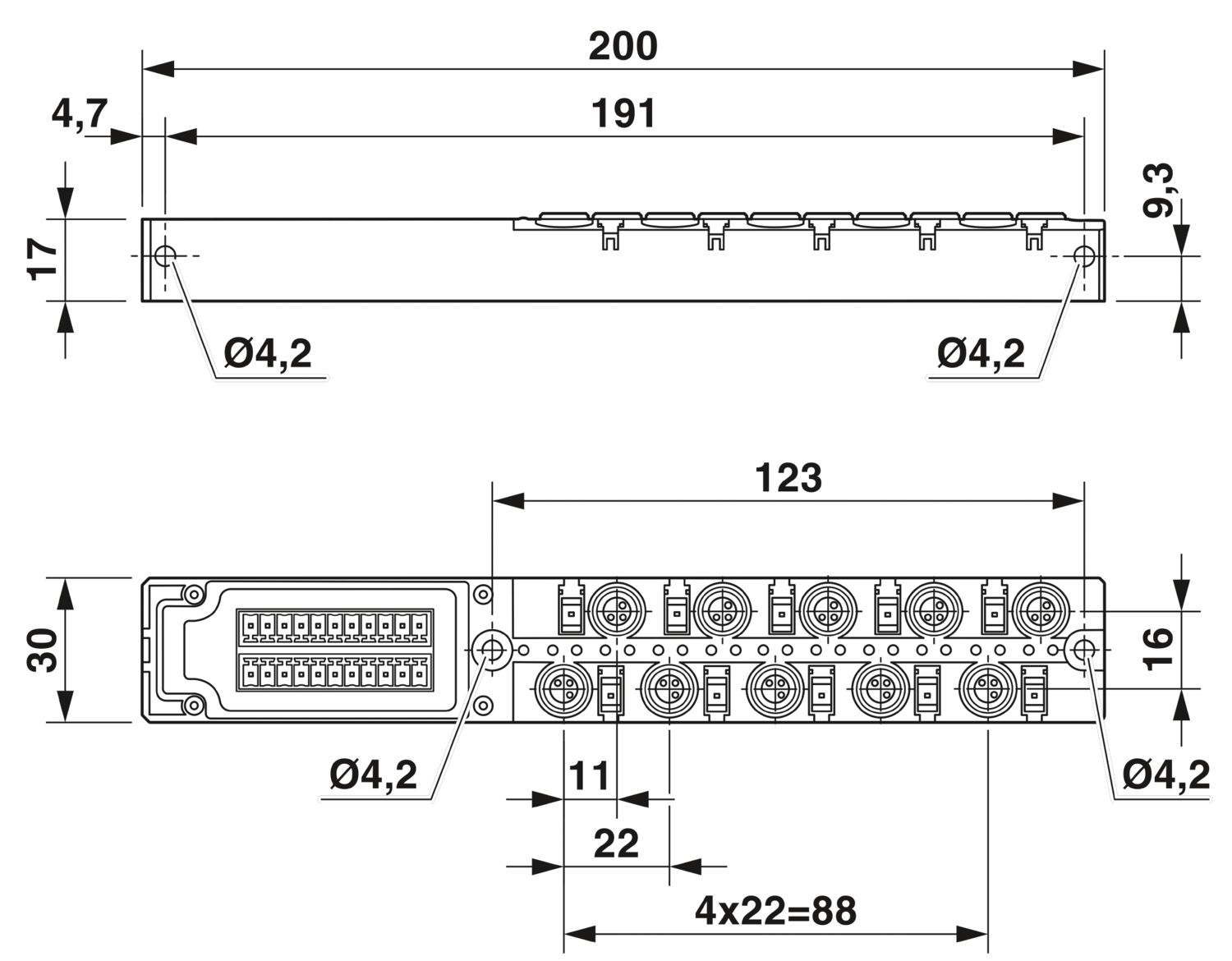

| Esquema de dimensiones |
|
| Anchura | 30 mm |
| Altura | 17 mm |
| Longitud | 200 mm |
| Material Manguito roscado | Aleación de Cu |
| Material Carcasa | PBT |
| Material Material de sellado | PUR |
| Material junta Junta tórica | FKM |
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PBT |
| Material contacto, lado cable principal | Aleación de Cu |
| Material Soporte de contactos Lado del cable principal | PA |
| Material superficie del contacto, lado cable principal | estañado |
| Tipo de conexión | Conexión enchufable del cable principal |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C |
| Denominación de norma | Conector enchufable M8 |
| Normas/disposiciones | IEC 61076-2-104 |
Sus ventajas
Seguro en el campo gracias a las carcasas selladas y a los elevados grados de protección
Cómodo: disponibilidad de máquina aumentada mediante diagnóstico rápido y sencillo
Flexible: caja de distribución con cubierta de conexiones para la confección in situ
