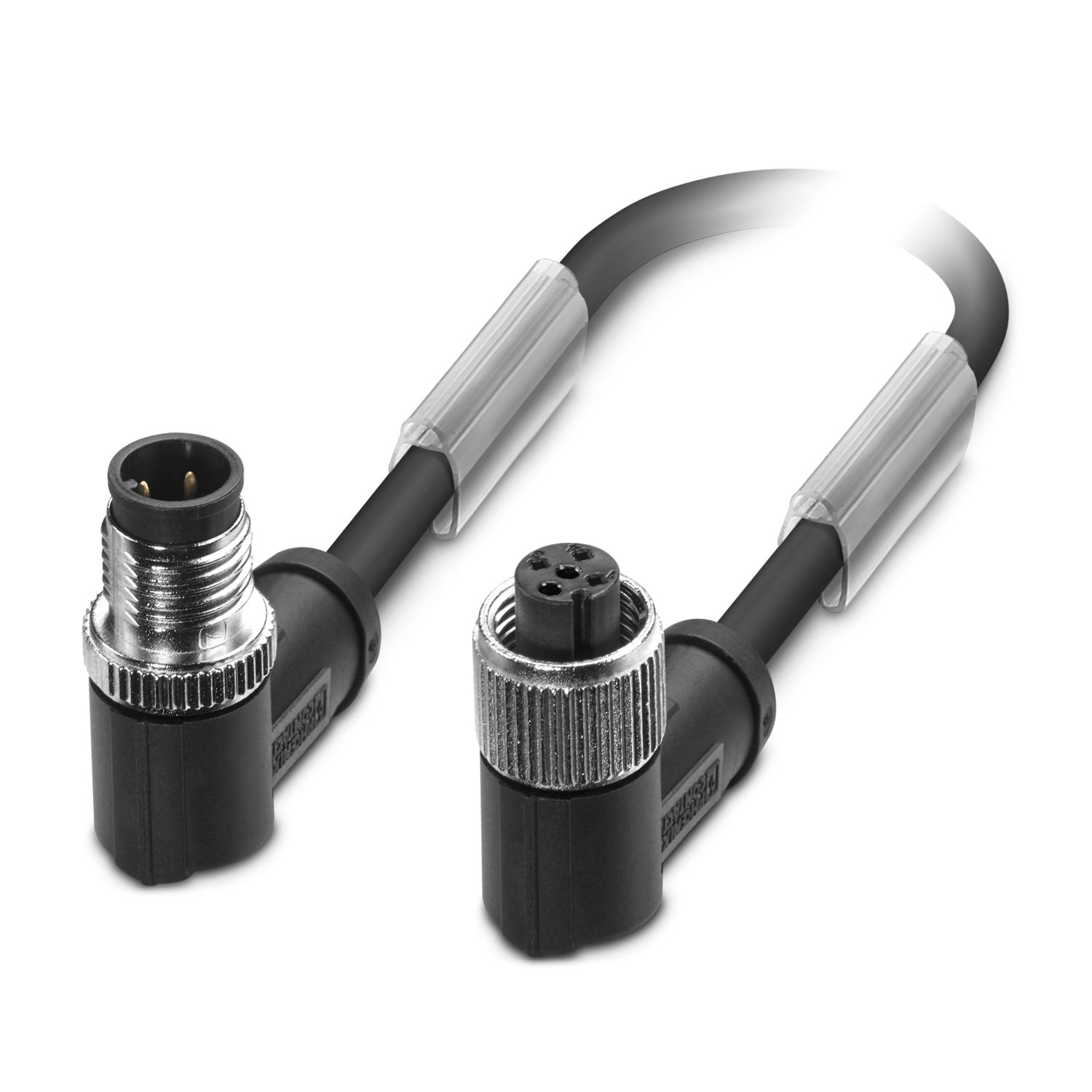

SAC-3P-M12MR/0,62-PUR/M12FR SH - Cable para sensores/actuadores

1079242

Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro grisáceo RAL 7021, apantallado (Advanced Shielding Technology), Conector acodado M12, codificación: A, a Hembra acodado M12, codificación: A, longitud de cable: 0,62 m

Detalles de producto

Datos técnicos

Propiedades del artículo

Tipo de producto	Cables para sensores/actuadores
Aplicación	Estándar
Número de polos	3
Apantallado	sí
Propiedades de aislamiento
Categoría de sobretensión	II
Grado de polución	3

Datos del material

Clase de inflamabilidad según UL 94	HB
Material junta	NBR
Material cuerpo de agarre	TPU resistente al fuego, autoextinguible
Material contacto	CuSn
Material superficie del contacto	Ni/Au
Material soporte de contactos	TPU GF
Material conexión por tornillo	Fundición inyectada de cinc, niquelada

Propiedades eléctricas

Tensión nominal U_N	48 V AC
	60 V DC
Corriente nominal I_N	4 A

Señalización

Indicación de estado	no
Indicación de estado disponible	no

Conectores

Conexión 1
Construcción	Conector acodado M12
Número de polos	3
Tipo de codificación	A
Conexión 2
Construcción	Hembra acodado M12
Número de polos	3
Tipo de codificación	A

Cable/línea

Longitud del cable	0,62 m
PUR sin halógenos negro [PUR]
Peso del cable	31 kg/km
UL AWM Style	20549
Número de polos	3
Apantallado	sí
Tipo de cable	PUR sin halógenos negro [PUR]
Construcción del conductor cable de señales	42x 0,10 mm
Línea de señales AWG	22
Sección de línea	3x 0,34 mm² (conductor de señales)
Diámetro de conductor incl. aislamiento	1,27 mm ±0,02 mm (conductor de señales)
Diámetro exterior del cable	4,65 mm ±0,15 mm
Envoltura exterior, material	PUR
Envoltura exterior, color	negro grisáceo RAL 7021
Material Conductor	Conductor Cu desnudo
Material Aislamiento de conductor	PP
Conductor individual, color	marrón, azul, negro
Grosor de pared Aislamiento	≥ 0,21 mm (Aislamiento de conductor)
Grosor de pared Aislamiento		aprox. 0,50 mm (Envoltura exterior)
Cableado total	3 conductores longitudinalmente trenzados
Cubierta visual de pantalla	80 %
Resistencia máx. del conductor	máx. 58 Ω/km (a 20 °C)
Resistencia de aislamiento	≥ 100 GΩ*km (a 20 °C)
Tensión nominal Cable	≤ 300 V
Tensión de prueba	≥ 3000 V
Menor radio de flexión, montaje fijo	23 mm
Menor radio de flexión, montaje móvil	47 mm
Capacidad de carga dinámica (flexión)	Ciclos de flexión máx.: 10000000, Radio de flexión: 47 mm, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s²
Ausencia de halógenos	según DIN VDE 0472 parte 815
Resistencia a las llamas	según UL 758/1581 FT2
Resistencia a las llamas		DIN EN 60332-2-2 (20 s)
Resistencia al aceite	conforme a DIN EN 60811-2-1
Otras resistencias	buena resistencia a ácidos, álcalis y disolventes
		resistente a la hidrólisis y a los microbios
		condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A)
Características especiales	apto para cadenas portacables
		sin silicona
		sin sustancias que disturban la humectación de pinturas
Temperatura ambiente (servicio)	-40 °C ... 80 °C (cable, disposición fija)
Temperatura ambiente (servicio)		-25 °C ... 80 °C (Cable, disposiCión móvil)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP65
	IP67

Normas y especificaciones

Denominación de norma	Conector M12
Normas/disposiciones	IEC 61076-2-101

Datos comerciales

Código de artículo	1079242
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	50 Unidades
Nota	Fabricación bajo pedido (sin devolución)
Clave de venta	AF1CIA
Clave de producto	AF1CIA
GTIN	4055626798080
Peso por unidad (incluido el embalaje)	67,23 g
Peso por unidad (sin incluir el embalaje)	67,23 g
Número de tarifa arancelaria	85444290
País de origen	PL

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	300 V	4 A

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	300 V	4 A

Environmental product compliance

ECLASS-13.0	27060311
ECLASS-15.0	27060311

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
