USST 4-MT - Borna interrumpible por cuchilla - 3070300

Detalles de producto

Datos técnicos

Notas

Generalidades
Observación	Al alinear en el lado de la carcasa abierta de una borna para carril de paso de la misma serie y tamaño, debe dotarse de una tapa, siempre que la tensión de aislamiento que cabe esperar sea >320 V.
	La corriente de carga máxima no debe ser sobrepasada por la corriente total de todos los conductores conectados.

Propiedades del artículo

Tipo de producto	Borna seccionable
Número de conexiones	2
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Propiedades eléctricas

Tensión transitoria de dimensionamiento	6 kV
Potencia disipada máxima con condición nominal	1,02 W

Datos de conexión

Número de conexiones por piso	2
Sección nominal	4 mm²
1er piso
Rosca de tornillo	M3
Par de apriete	0,6 ... 0,8 Nm
Longitud de pelado	10 mm
Calibre macho	A4
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,2 mm² ... 6 mm²
Sección de conductor AWG	24 ... 10 (Convertido según IEC)
Sección de conductor flexible	0,2 mm² ... 4 mm²
Sección de cable flexible [AWG]	24 ... 12 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,25 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,25 mm² ... 2,5 mm²
2 conductores con la misma sección, rígidos	0,2 mm² ... 1,5 mm²
2 conductores con la misma sección, flexibles	0,2 mm² ... 1,5 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico	0,25 mm² ... 1,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm² ... 2,5 mm²
Corriente nominal	20 A
Corriente de carga máxima	20 A (con una sección de conductor de 6 mm²)
Tensión nominal	500 V (hasta 690 V con el grado de suciedad II)
Sección nominal	4 mm²

Dimensiones

Anchura	6,2 mm
Ancho de tapa	2,2 mm
Altura	63,4 mm
Profundidad en NS 32	62,3 mm
Profundidad en NS 35/7,5	57,3 mm
Profundidad en NS 35/15	64,8 mm

Datos del material

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	125 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Ensayos eléctricos

Prueba con tensión de impulso
Tensión de prueba Valor nominal	7,3 kV
Resultado	Prueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
Corriente admisible de corta duración 2,5 mm²	0,3 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	1,89 kV
Resultado	Prueba aprobada

Propiedades mecánicas

Datos mecánicos
Pared lateral abierta	Sí

Ensayos mecánicos

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Valor nominal Fuerza de ensayo	1 N
Resultado	Prueba aprobada
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación	10 r.p.m.
Rotaciones	135
Sección de conductor/Peso	0,2 mm²/0,2 kg
		4 mm²/0,9 kg
		6 mm²/1,4 kg
Resultado	Prueba aprobada
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación	10 r.p.m.
Rotaciones	135
Sección de conductor/Peso	1,5 mm²/0,4 kg
Resultado	Prueba aprobada

Condiciones medioambientales y de vida útil

Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Espectro	Ensayo de vida útil categoría 1, clase B, en la caja del vagón
Frecuencia	f₁ = 5 Hz hasta f₂ = 150 Hz
Nivel ASD	1,857 (m/s²)²/Hz
Aceleración	0,8g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semisinusoide
Aceleración	5g
Duración del choque	30 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Normas y especificaciones

Conexión según norma	IEC 60947-7-1

Montaje

Tipo de montaje	NS 35/7,5
	NS 35/15
	NS 32

Datos comerciales

Código de artículo	3070300
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de venta	BE1231
Clave de producto	BE1231
Página del catálogo	Página 547 (C-1-2019)
GTIN	4046356661935
Peso por unidad (incluido el embalaje)	14,864 g
Peso por unidad (sin incluir el embalaje)	14,8 g
Número de tarifa arancelaria	85369010
País de origen	PL

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	300 V	20 A	24 - 10
Usegroup C
	300 V	20 A	24 - 10
Usegroup D
	600 V	5 A	24 - 10

Environmental product compliance

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

USST 4-MT - Borna interrumpible por cuchilla

3070300

Detalles de producto

ECLASS

ETIM

UNSPSC

CSA

EAC

cULus Recognized

cULus Recognized

Productos compatibles

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

USST 4-MT - Borna interrumpible por cuchilla 3070300

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

IS-K 4 - Aislador de puentes 1302338

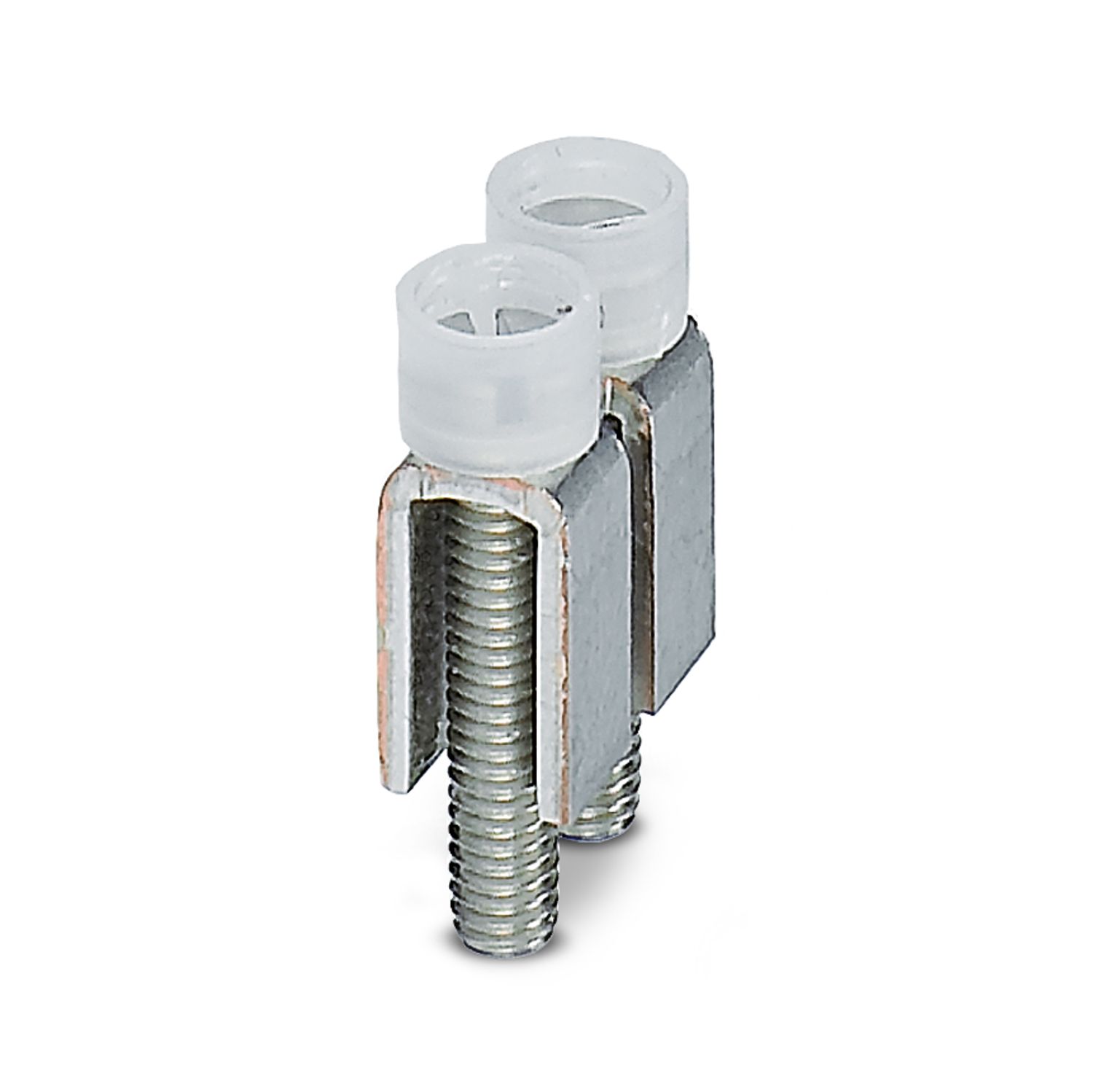

ISSBI 10- 6 - Puente 0301505

FBI 2- 6 - Puente fijo 0203438

FBI 10- 6 - Puente fijo 0203250

FBI 20- 6 - Puente fijo 0201867

D-USST 4-MT - Tapa final 3070304

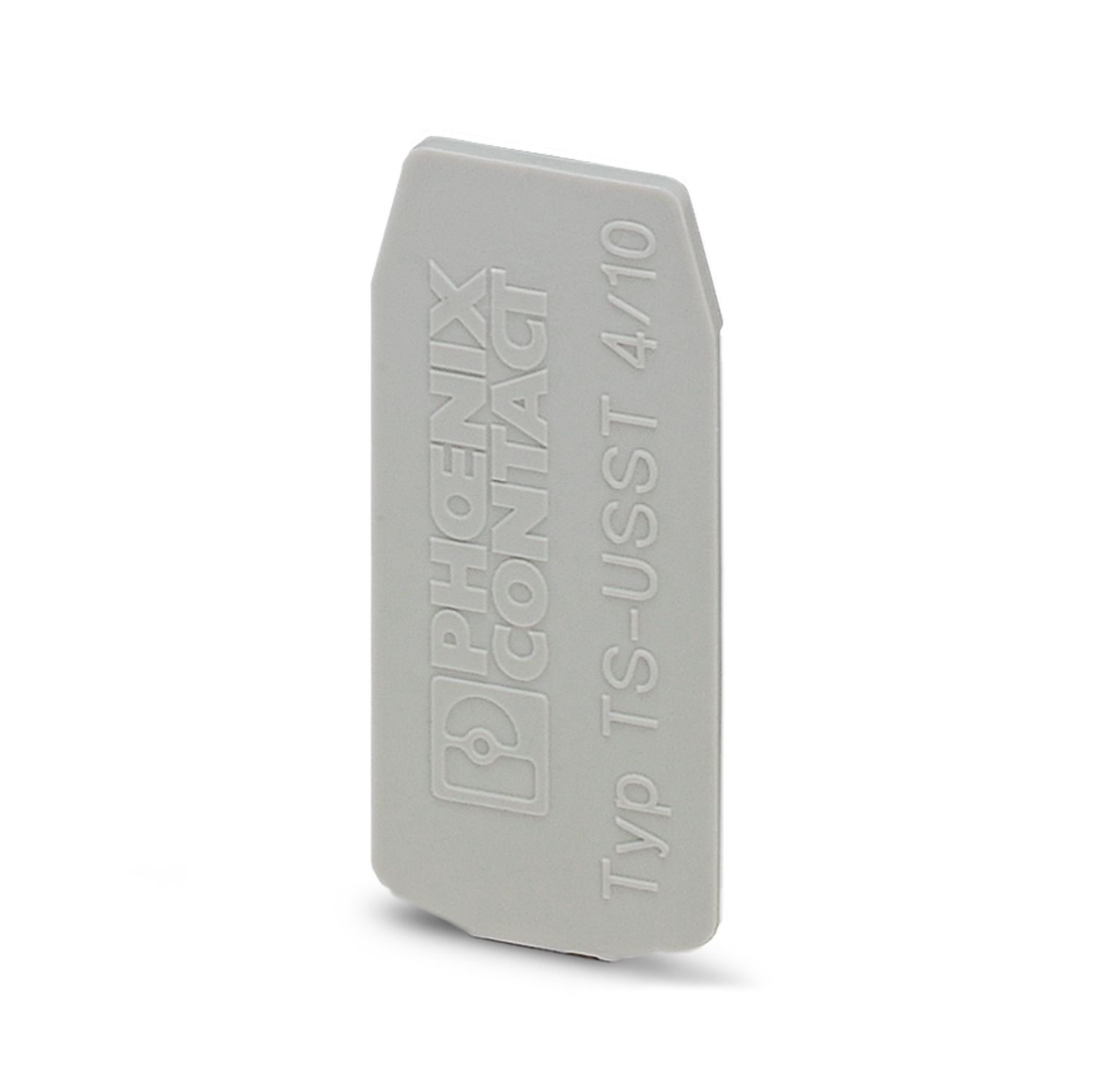

TS-USST 4/10 - Tabique separador 3070383
