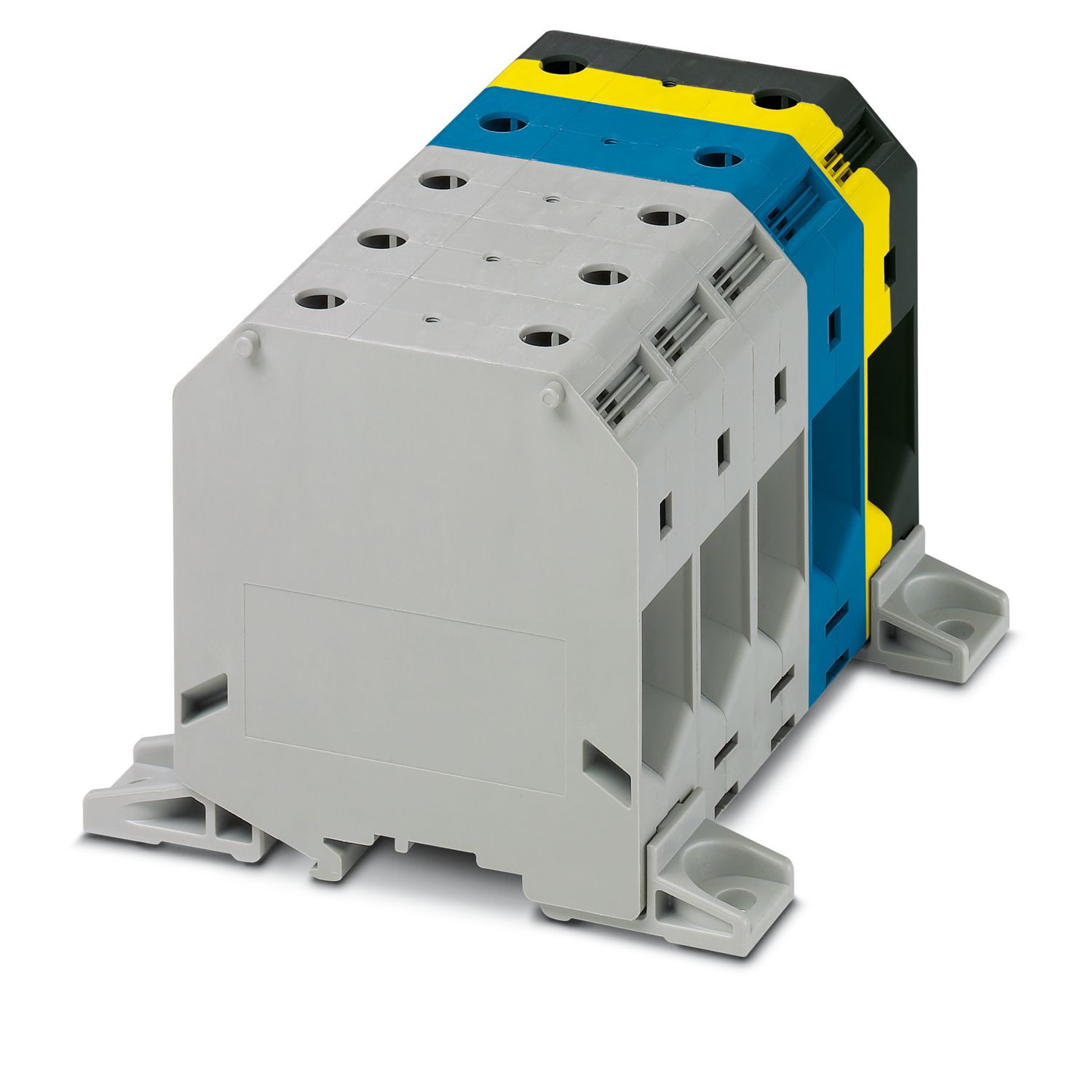

UKH 95-3L/N/FE-F
-
Borne de corriente
3076617
Borne de corriente, tensión nominal: 1000 V, corriente nominal: 232 A, número de conexiones: 10, número de polos: 5, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 95 mm2, sección: 25 mm2 - 95 mm2, clase de montaje: atornillado directo, color: gris/azul/negro-amarillo
Detalles de producto
| Tipo de producto | Borne de potencia |
| Número de polos | 5 |
| Número de conexiones | 10 |
| Número de filas | 1 |
| Potenciales | 5 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Número de conexiones por piso | 10 |
| Sección nominal | 95 mm² |
| Piso 1 arriba 1 abajo 1 | |
| Rosca de tornillo | M8 |
| Observación | Tornillos con hexágono interior |
| Par de apriete | 15 ... 20 Nm |
| Longitud de pelado | 33 mm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 25 mm² ... 95 mm² |
| Sección de conductor AWG | 4 ... 3/0 (Convertido según IEC) |
| Sección de conductor flexible | 35 mm² ... 95 mm² |
| Sección de cable flexible [AWG] | 2 ... 3/0 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 35 mm² ... 95 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 35 mm² ... 95 mm² |
| Sección con peine puenteador rígido | 95 mm² |
| Sección con peine puenteador flexible | 70 mm² |
| 2 conductores con la misma sección, rígidos | 25 mm² ... 35 mm² |
| 2 conductores con la misma sección, flexibles | 25 mm² ... 35 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 16 mm² ... 35 mm² |
| Corriente nominal | 232 A |
| Corriente de carga máxima | 232 A |
| Tensión nominal | 1000 V |
| Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
| Sección nominal | 95 mm² |
| Esquema de dimensiones |
|
| Anchura | 125 mm |
| Altura | 90 mm |
| Color | gris/azul/negro-amarillo |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Conexión según norma | IEC 60947-7-1 |
| Tipo de montaje | atornillado directo |
