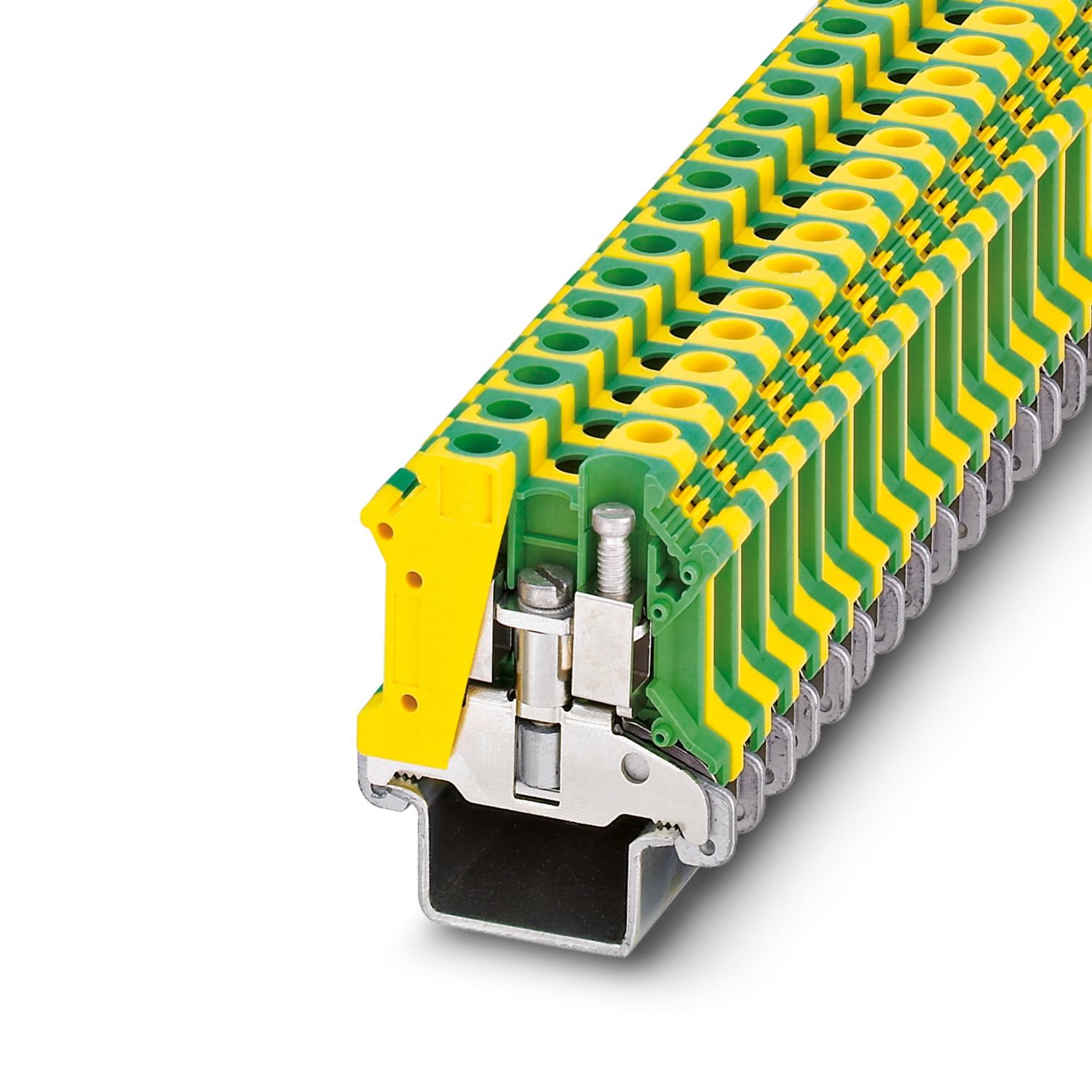

USLKG 10 N-1 - Borna de tierra

0442082

Borna de tierra, número de conexiones: 2, número de polos: 1, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 10 mm², sección: 0,5 mm² - 16 mm², tipo de sujeción: Pie PE con tornillo de fijación, M4, clase de montaje: NS 35/15-2,3, color: amarillo-verde

Detalles de producto

Tipo de producto	Borne de conexión a tierra
Número de polos	1
Número de conexiones	2
Número de filas	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	8 kV
Potencia disipada máxima con condición nominal	1,82 W

Número de conexiones por piso	2
Sección nominal	10 mm²
Piso 1 arriba 1 abajo 1
Rosca de tornillo	M4
Observación	Observe la capacidad de corriente de los carriles.
Par de apriete	1,5 ... 1,8 Nm
Longitud de pelado	10 mm
Conexión según norma	IEC 60947-7-2
Sección de conductor rígido	0,5 mm² ... 16 mm²
Sección de conductor AWG	20 ... 6 (Convertido según IEC)
Sección de conductor flexible	0,5 mm² ... 10 mm²
Sección de cable flexible [AWG]	20 ... 8 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,5 mm² ... 10 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,5 mm² ... 6 mm²
Sección nominal	10 mm²

Datos de dimensionamiento (ATEX/IECEx)
Marcado	 II 2 GD Ex eb IIC Gb
Rango de temperatura de funcionamiento	-60 °C ... 110 °C
Accesorios con certificado Ex	1205066 SZS 1,0X4,0 VDE
	1201442 E/UK
Rango de par de apriete PE-pie	1,5 Nm ... 1,8 Nm
analógica	(permanente)
Datos de conexión Ex Generalidades
Ámbito del par de apriete	1,5 Nm ... 1,8 Nm
Sección nominal	10 mm²
Sección de dimensionamiento AWG	8
Capacidad de conexión, cable rígido	0,5 mm² ... 16 mm²
Capacidad de conexión AWG	20 ... 6
Capacidad de conexión, cable flexible	0,5 mm² ... 10 mm²
Capacidad de conexión AWG	20 ... 8

Anchura	10,2 mm
Altura	42,5 mm
Profundidad en NS 32	52 mm
Profundidad en NS 35/7,5	47 mm
Profundidad en NS 35/15	54,5 mm

Color	verde-amarillo
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	125 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Generalidades
Fijación de bornes	1,5 Nm ... 1,8 Nm (Pie PE con tornillo de fijación, M4)
Datos mecánicos
Pared lateral abierta	No

Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-2

Tipo de montaje	NS 35/15-2,3
Fijación de bornes	1,5 Nm ... 1,8 Nm (Pie PE con tornillo de fijación, M4)

Datos comerciales

Código de artículo	0442082
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	BE1221
Clave de producto	BE1221
Página del catálogo	Página 464 (C-1-2019)
GTIN	4017918117238
Peso por unidad (incluido el embalaje)	32,4 g
Peso por unidad (sin incluir el embalaje)	31,476 g
Número de tarifa arancelaria	85369010
País de origen	DE

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
			24 - 6

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Usegroup B
			20 - 6
Usegroup C
			20 - 6

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
			24 - 6	24 - 6

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
			24 - 6

Environmental product compliance

Productos compatibles

Accesorios

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
