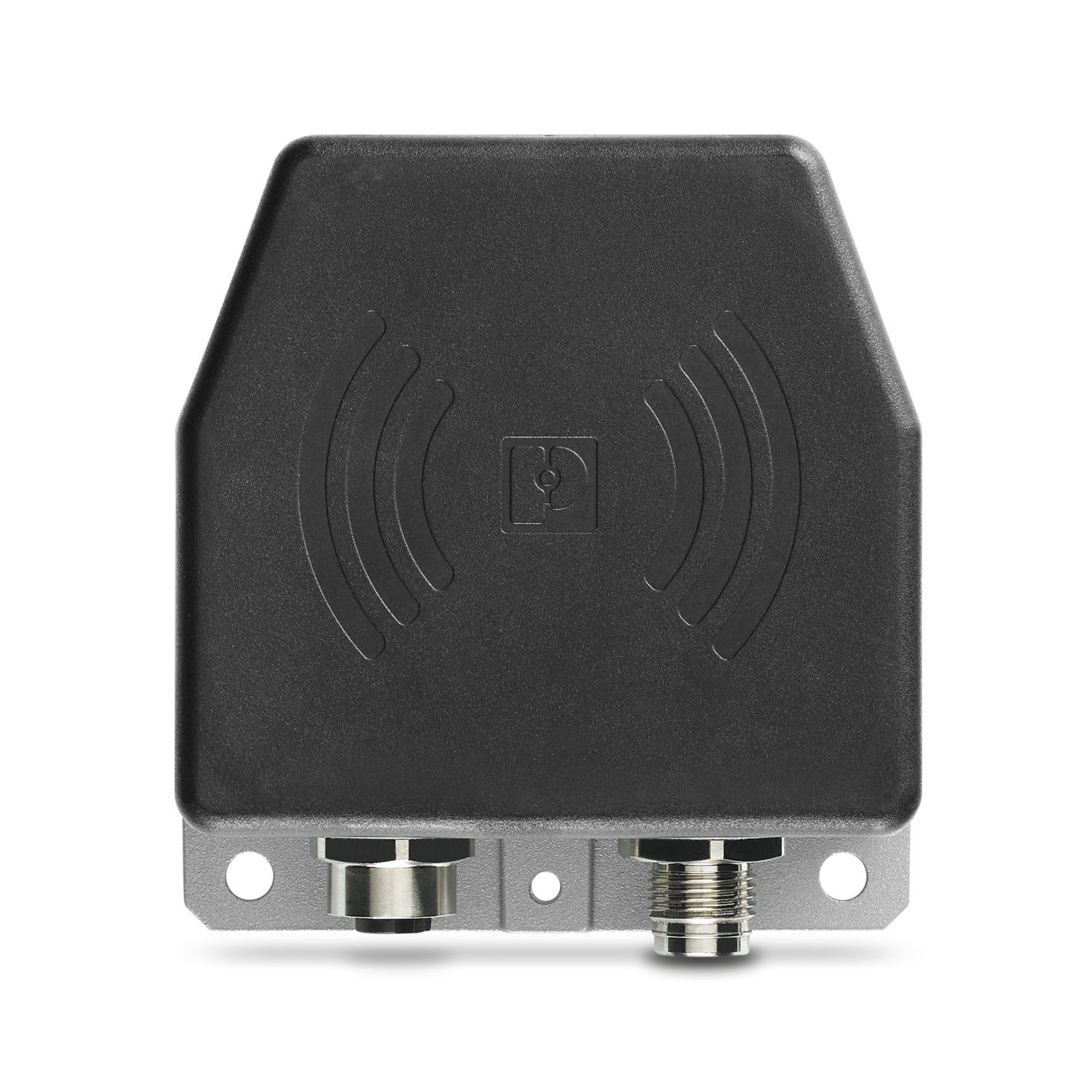

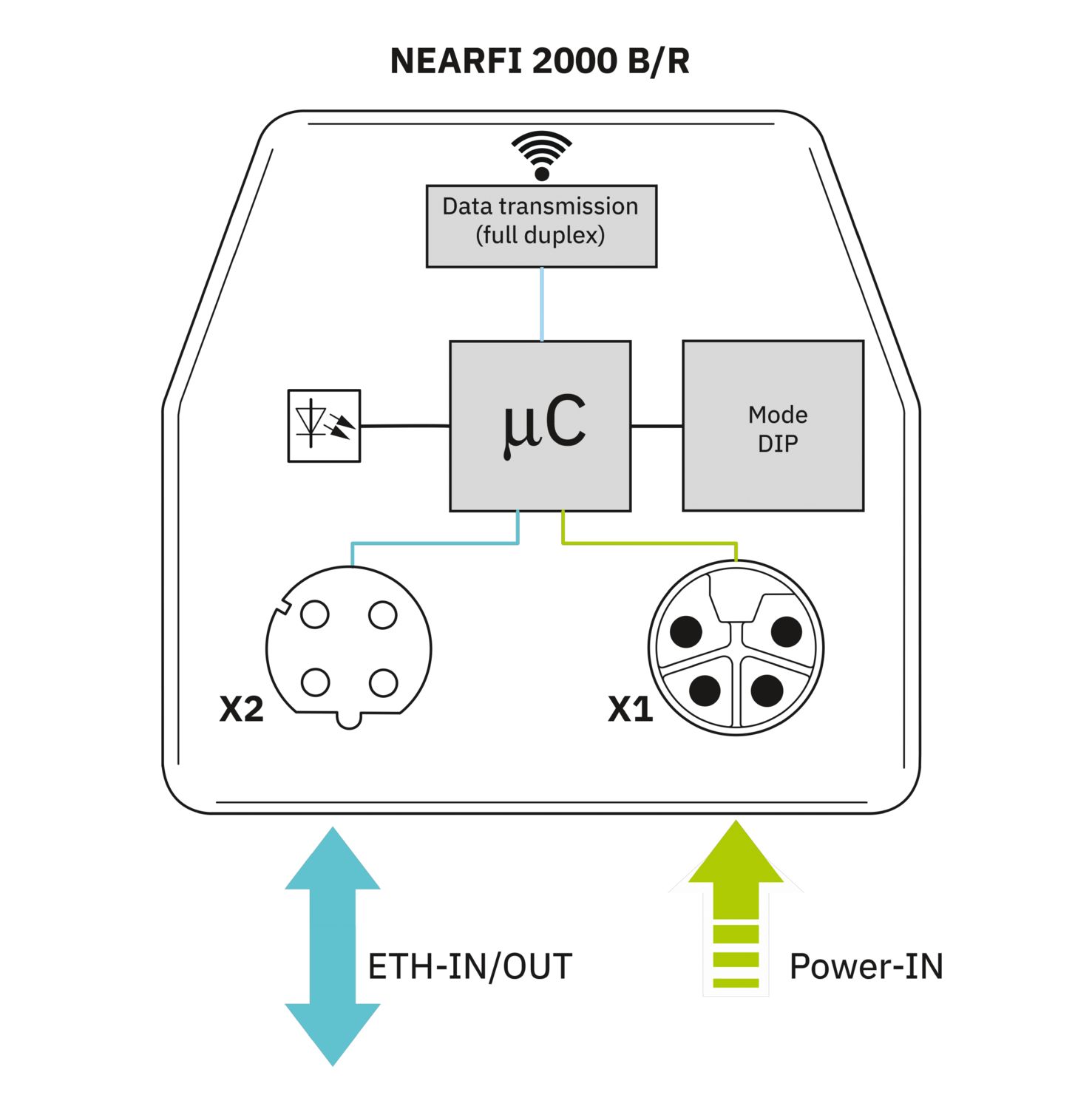

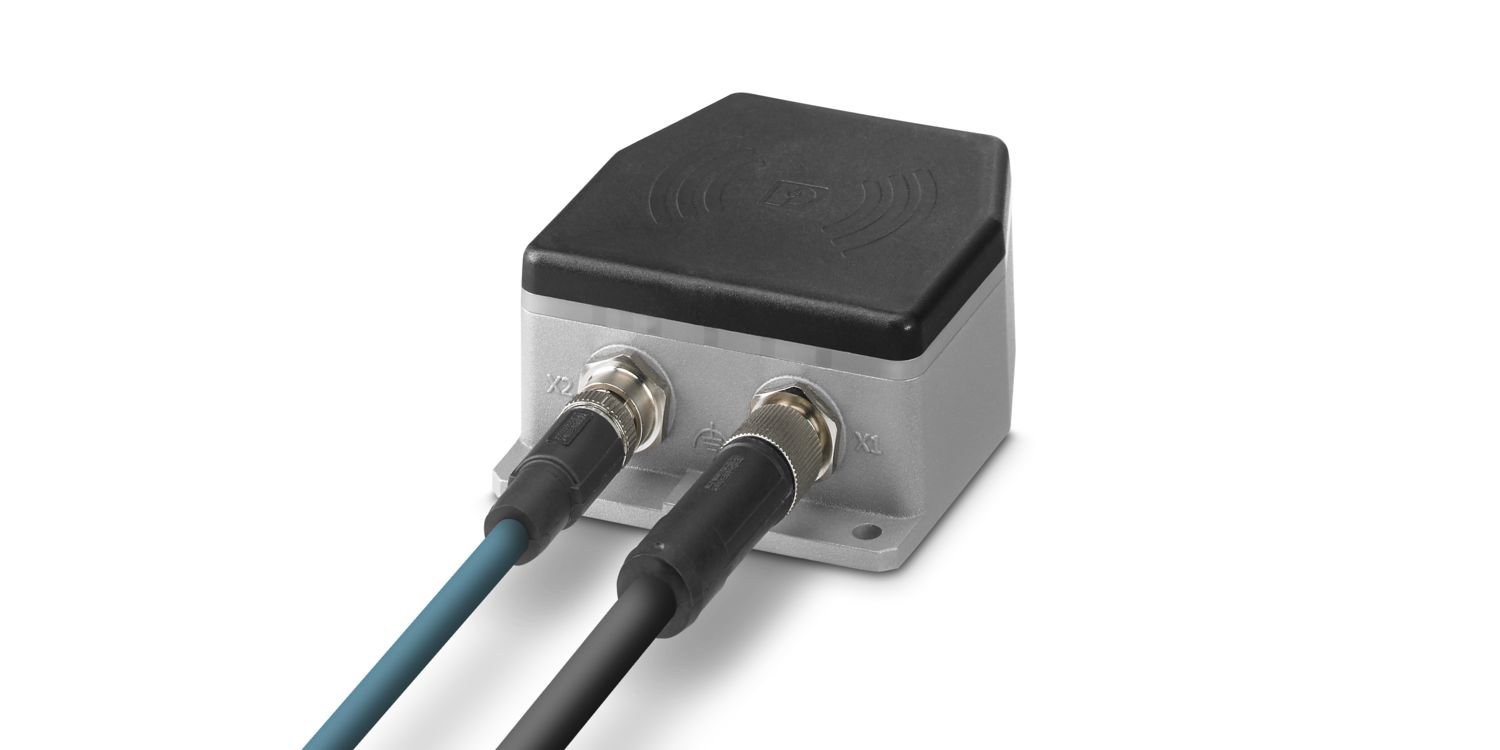

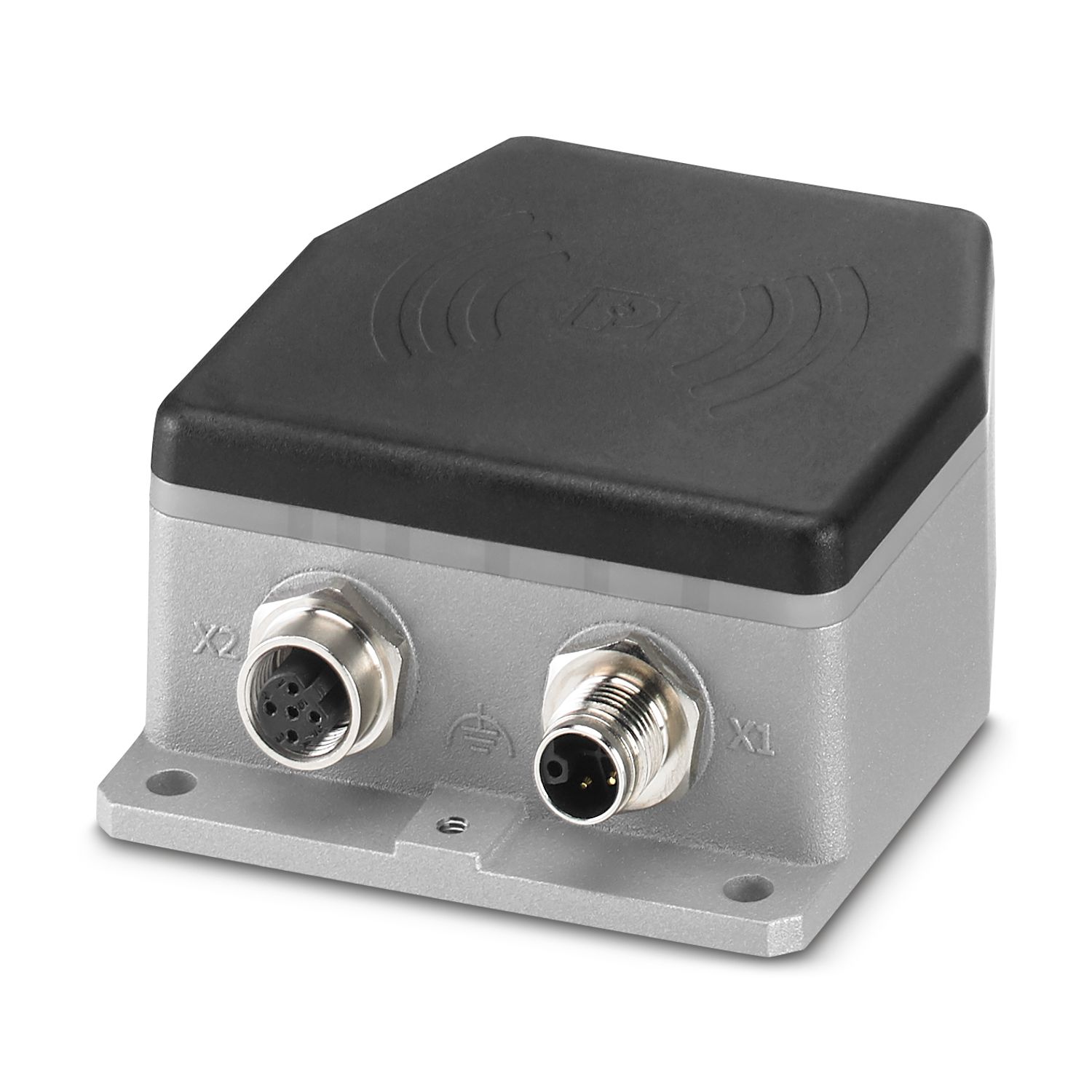

NEARFI 2000 B
-
Acopladores inductivos
1433041

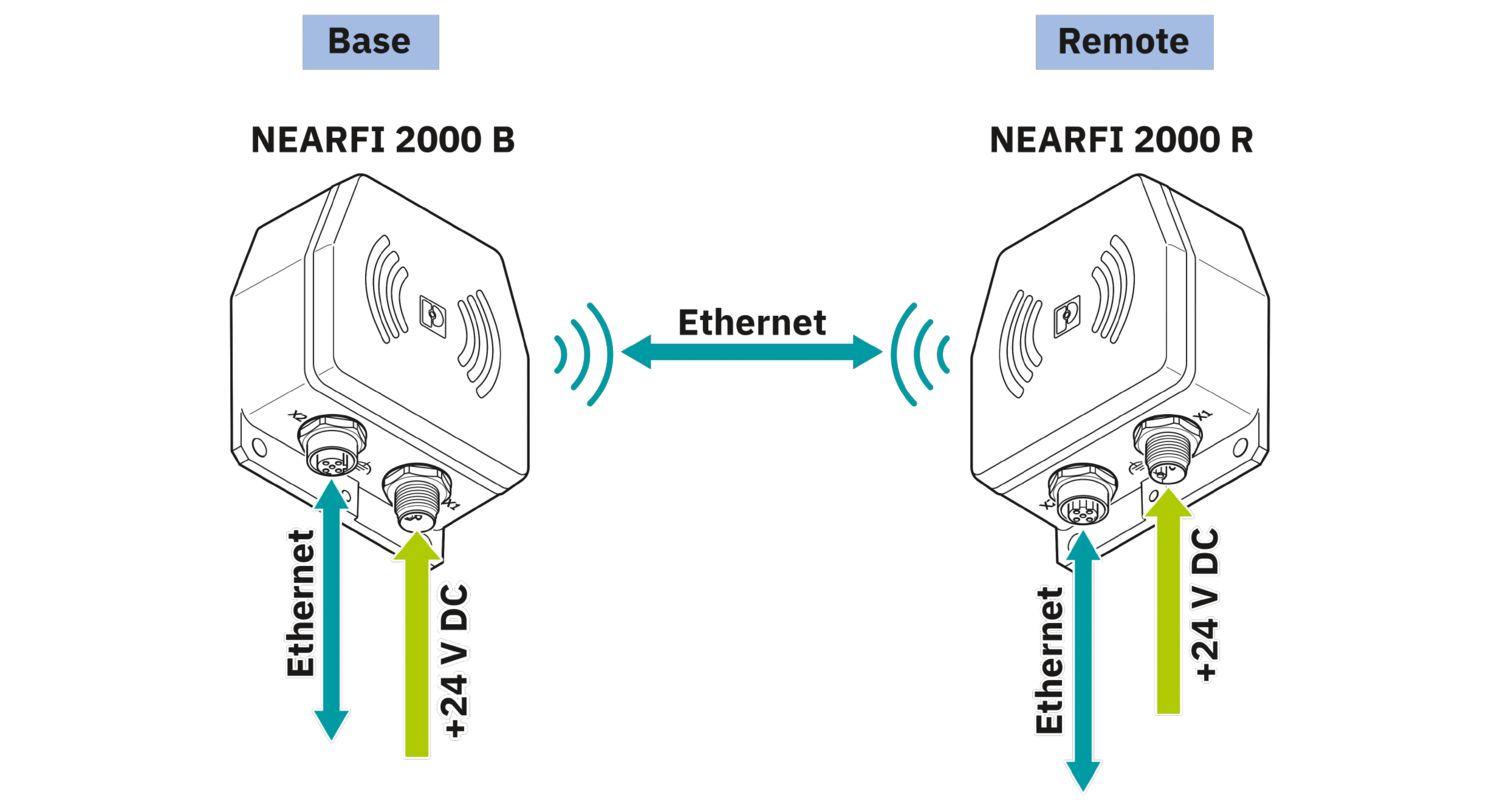

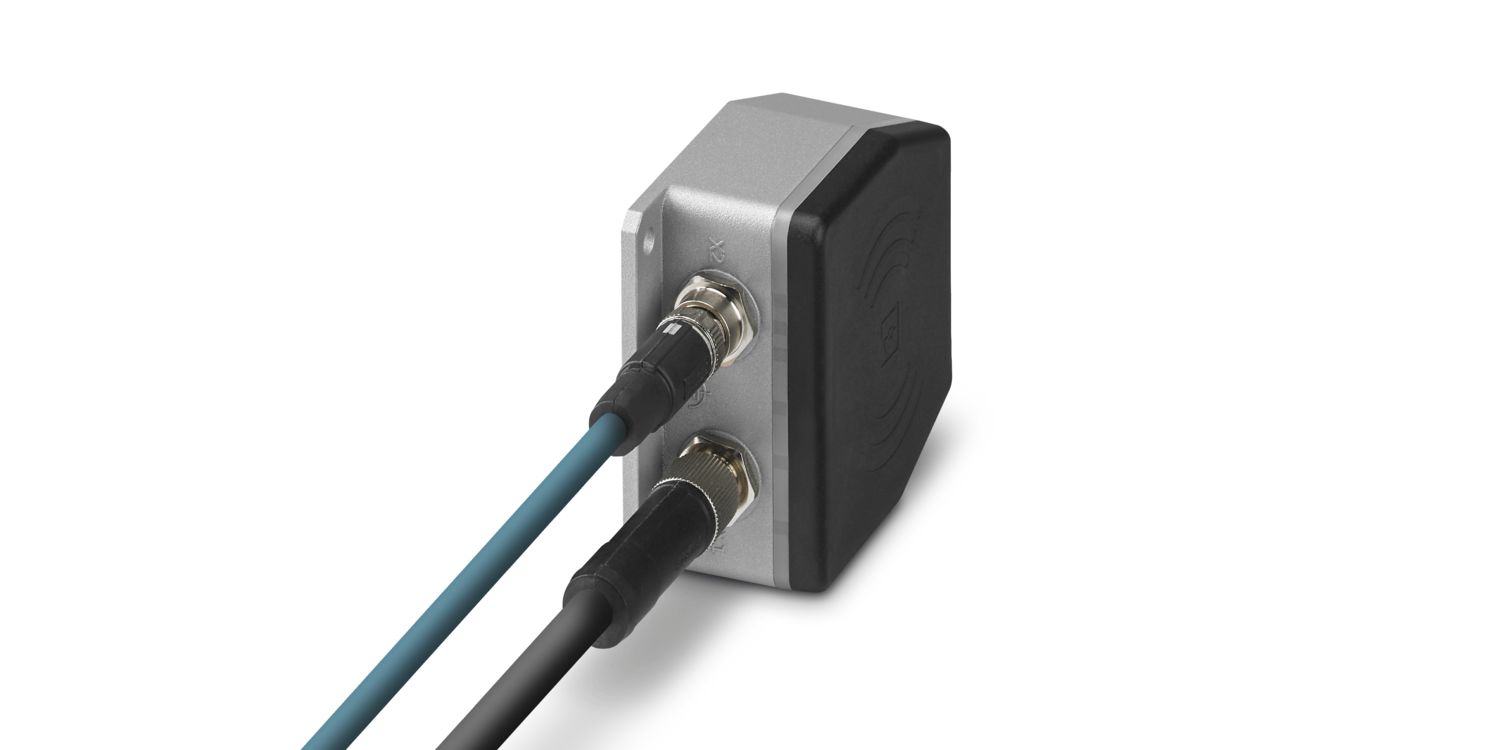

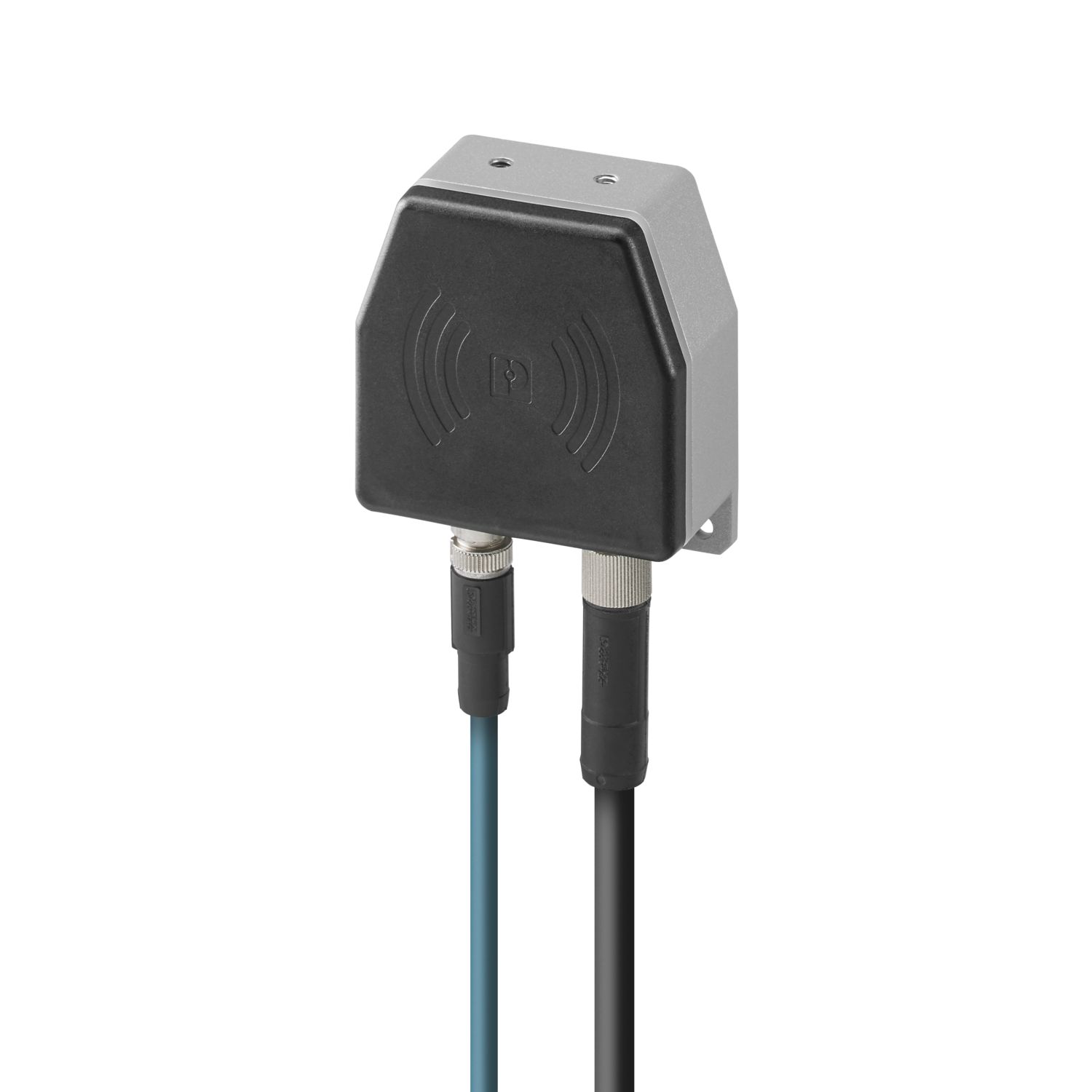

NearFi-Base, acoplador de Ethernet sin contacto y en tiempo real, 100 Mbit/s, alcance de ≤100 cm, M12 Push-Pull, IP65, combinable con NEARFI 2000 B
Este producto precisa otros productos para su funcionamiento.
Accesorios necesarios
Detalles de producto

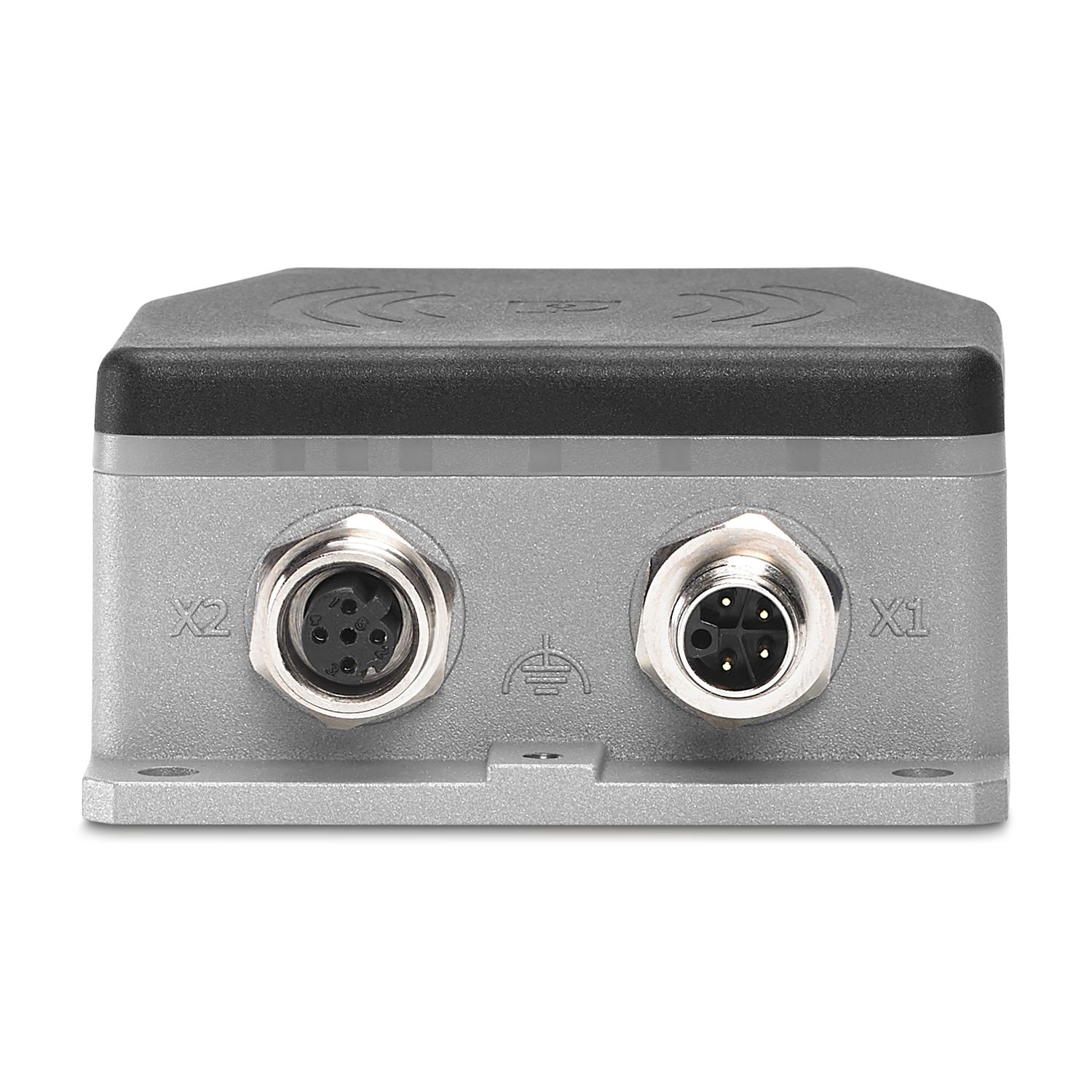

| Tipo de producto | Acopladores inductivos |
| Aplicación | Ethernet |
| MTTF | 191 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 110 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 53 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Potencia disipada máxima con condición nominal | 4,68 W |
| Alimentación | |
| Tensión de alimentación | 19 V DC ... 30 V DC |
| Absorción de corriente típica | 195 mA (con 24 V DC, con 25 °C) |
| Corriente de entrada | 0,4 A (durante 0,2 ms con 24 V DC, sin acoplador remoto) |
| Circuito de protección | Protección c. transitorios, protección contra inversión de polaridad |
| Alimentación | |
| Tipo de conexión | Conector M12, codificado L |
| Conector M12, codificado L | |
| Datos: Interfaz Ethernet, 100Base-T(X) según IEEE 802.3 | |
| Velocidad de transmisión | 100 MBit/s |
| Tipo de conexión | Conector hembra M12, con codificación D |
| Conexión rápida Push-Pull o conexión por tornillo | |
| Nota acerca del tipo de conexión | Autonegociación y autocrossing, arranque rápido (FSU, < 500 ms), LFPT |
| Tasa de error de bits típica ≤10-12 | |
| Número de canales | 1 |
| Longitud de transmisión | 100 m (par trenzado apantallado) |
| Medio de transmisión | Cobre |
| Protocolos soportados | Transparencia de protocolo: PROFINET, PROFINET IRT, PROFIsafe, EtherCAT®, Modbus/TCP, Powerlink, TSN,... |
| Inductivo | |
| Alcance | min. 0 mm |
| ≤ 100 mm (ajustable a través de conmutadores DIP) | |

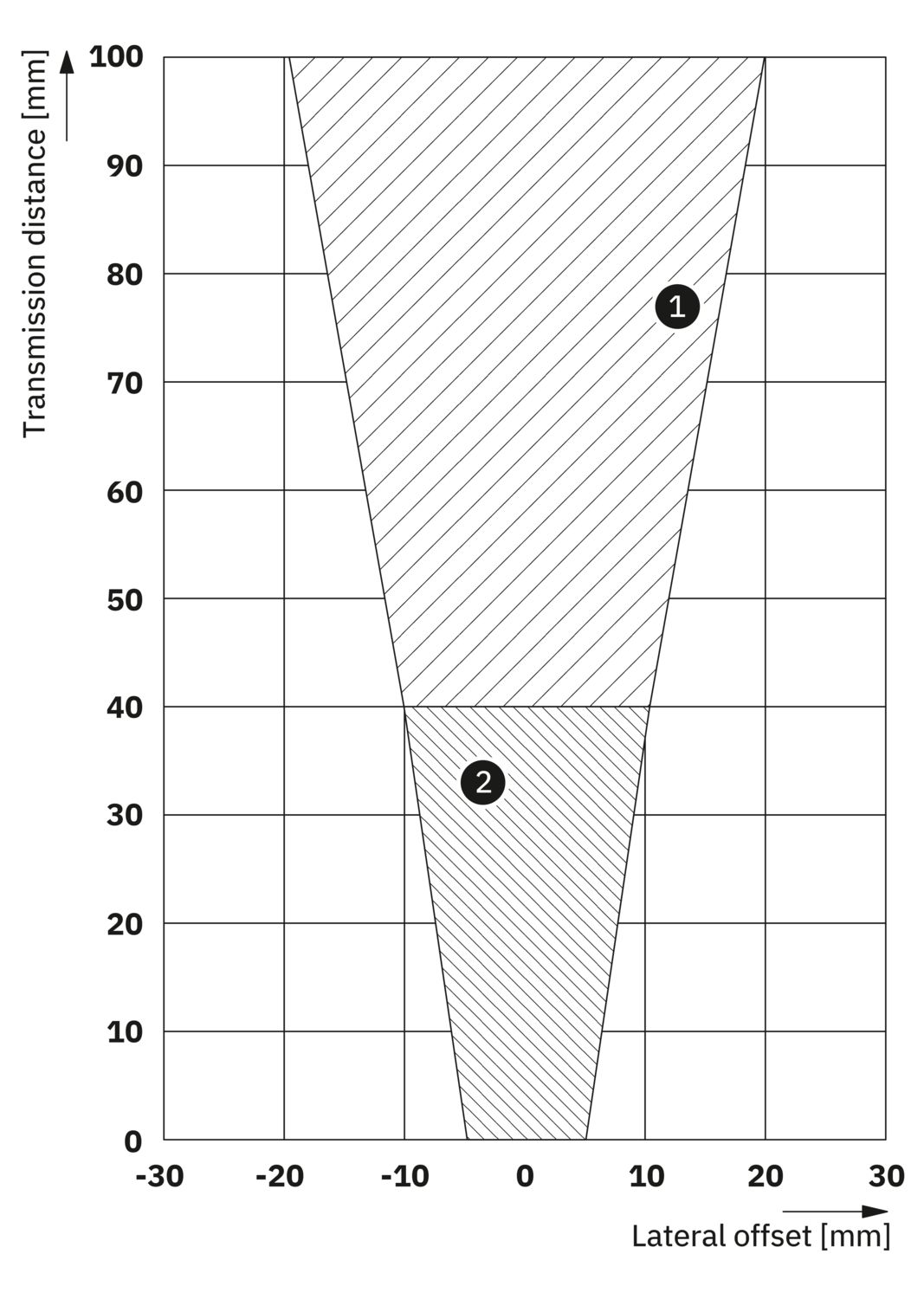

| Desplazamiento del centro | ± 5 mm (Ninguna distancia entre los equipos) |
| ± 20 mm (Con 100 mm de distancia entre los dispositivos) | |

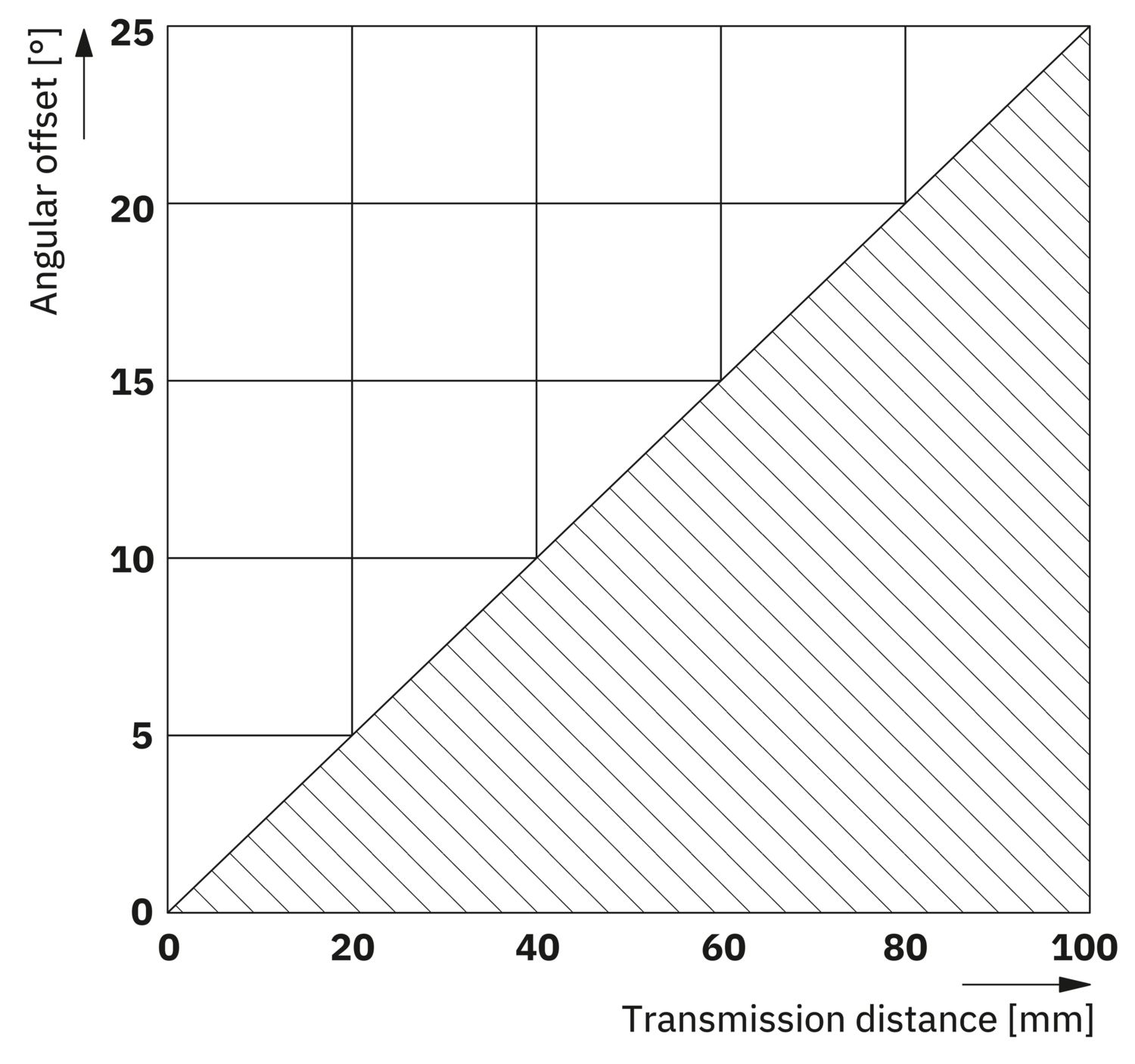

| Decalaje angular | < 25 ° |
| Módulos de radio conectables | 1 (Acopladores remotos) |
| Inalámbrico | |
| Gama de frecuencias | 59 GHz ... 64 GHz (Transmisión de datos) |
| Potencia de emisión | < 10 mW (EIRP) |
| Tiempo de retardo | ≤ 1 µs (típico) |
| Esquema de dimensiones |
|
| Anchura | 80 mm |
| Altura | 86 mm |
| Profundidad | 39 mm |
| Color (Carcasa) | negro (RAL 9005) |
| Material (Enclosure) | PBT |
| Fundición inyectada de cinc | |
| Clase de inflamabilidad según UL 94 | V0 |
| Otras resistencias | resistente contra salpicaduras de soldadura |
| Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 | : 5g por cada dirección espacial, 10 Hz ... 150 Hz, amplitud ±0,34 mm |
| Choque según EN 60068-2-27/IEC 60068-2-27 | : 30g, 11 ms de duración, impulso de choque semisinusoidal, tres choques, por cada dirección espacial |
| Choque continuo según EN 60068-2-27/IEC 60068-2-27 | : 10g, 16 ms de duración, impulso de choque semisinusoidal, 1000 choques, por cada dirección espacial |
| Condiciones ambientales | |
| Índice de protección | IP65 (Declaración del fabricante) |
| Resistencia a los golpes | IK06 |
| Temperatura ambiente (servicio) | -20 °C ... 65 °C (observar derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | 2000 m |
| Humedad de aire admisible (servicio) | 10 % ... 95 % |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % |
| Presión de aire (servicio) | 80 kPa ... 108 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (hasta 3500 m por encima de NN) |
| CE | |
| Certificado | Conformidad CE |
| Homologación de radiofrecuencia Europa | |
| Observación | RED 2014/53/EU |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | ± 4 kV (Severidad del ensayo 2) |
| Descarga en el aire | ± 8 kV (Severidad del ensayo 3) |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 1 GHz (Severidad del ensayo 3) |
| Intensidad de campo | 10 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | ± 2 kV (Severidad del ensayo 3, asimétrica) |
| Salida | ± 2 kV (Severidad del ensayo 3, asimétrica) |
| Señal | ± 2 kV (Severidad del ensayo 3, asimétrica) |
| Observación | Criterio B |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Entrada | ± 0,5 kV (Severidad del ensayo 1, simétrica) |
| ± 1 kV (Severidad del ensayo 2, asimétrica) | |
| Salida | ± 1 kV (Severidad del ensayo 2, asimétrica) |
| Señal | ± 1 kV (Severidad del ensayo 2, asimétrica) |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz (Severidad del ensayo 3, asimétrica) |
| Observación | Criterio A |
| Tensión | 10 V (80 % de modulación de amplitud con 1 kHz) |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55016-2-3 |
| Observación | Clase A, campo de aplicación industria |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
| Libre de sustancias humectantes de barniz perturbadoras | VDMA 24364:2018-05 |
| Otras resistencias | resistente contra salpicaduras de soldadura |
| Tipo de montaje | Montaje mural |
| Indicaciones de montaje | Observar derating |
| Posición para el montaje | discrecional |
Sus ventajas
Sin contacto - para que no haya desgaste ni mantenimiento
Comunicación Ethernet en tiempo real sin latencia e independiente del protocolo con 100 MBit/s (dúplex completo)
Diagnóstico completamente visible mediante anillo de luz en la carcasa
Alta libertad de montaje mediante opciones de acercamiento flexibles
Plug & Play - fácil como un conector macho
Índice de protección IP65
Conexión con conectores M12 con conexión rápida Push-Pull o conexión por tornillo
Preguntas frecuentes
¿Cuándo debo utilizar las variantes de equipo con codificación A (NEARFI PD, NEARFI P, NEARFI D)?
Las variantes de equipo con codificación A se utilizan como sustitutos en sistemas y aplicaciones ya existentes. Los equipos con codificación A son incompatibles con los equipos con codificación L (NEARFI 2xxx).
¿Cuándo debo utilizar las variantes de equipo con codificación L (NEARFI 2000, NEARFI 200/300, NEARFI 2200)?
Para proyectos nuevos, utilice las variantes de equipo con codificación L. Los equipos con codificación L permiten duplicar el alcance en la transmisión de datos y duplicar la potencia mediante la conexión en paralelo, así como otras funciones. Los e... Ver más
Para proyectos nuevos, utilice las variantes de equipo con codificación L. Los equipos con codificación L permiten duplicar el alcance en la transmisión de datos y duplicar la potencia mediante la conexión en paralelo, así como otras funciones. Los equipos con codificación L son incompatibles con los equipos con codificación A.
