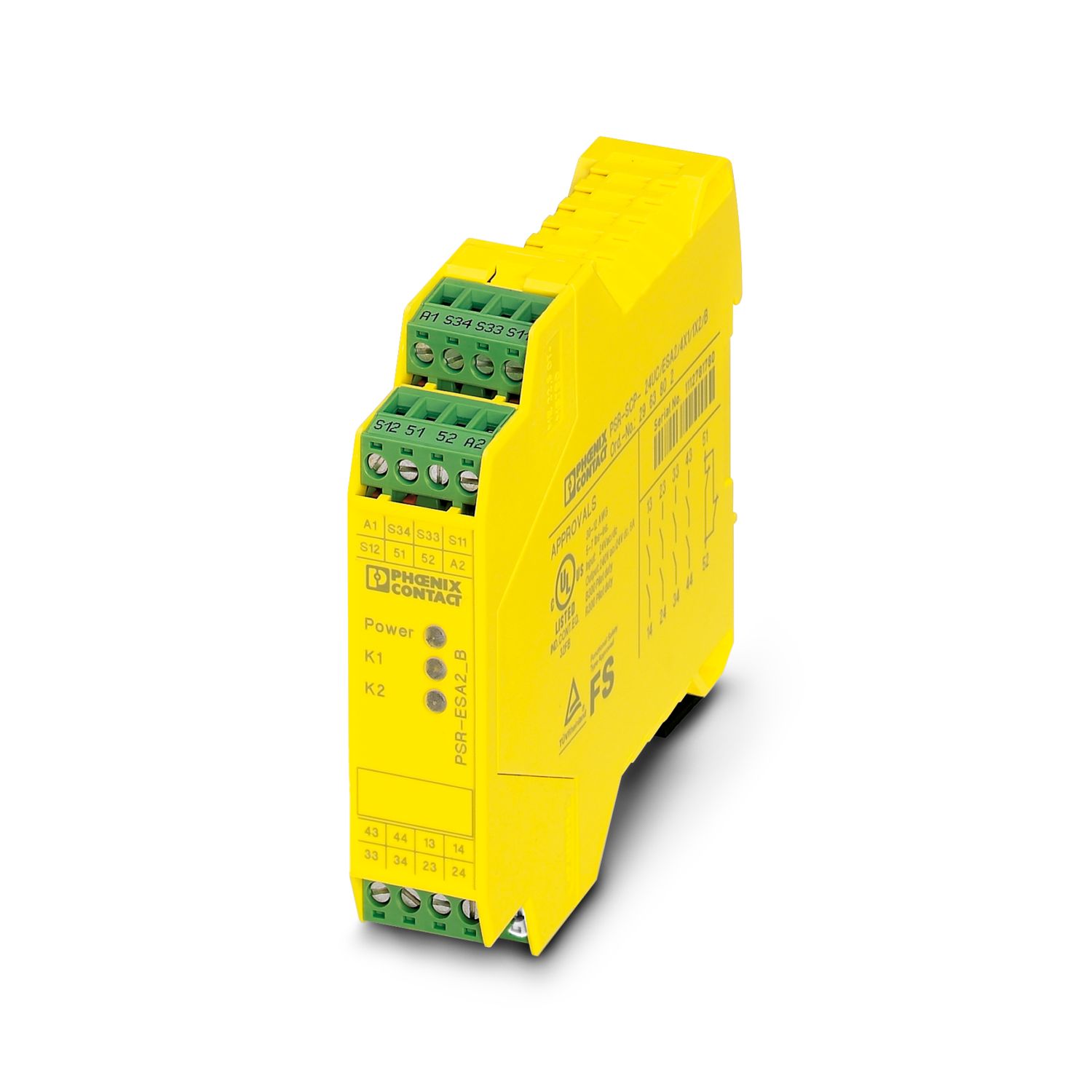

PSR-SPP- 24UC/ESA2/4X1/1X2/B - Relé de seguridad

2963954

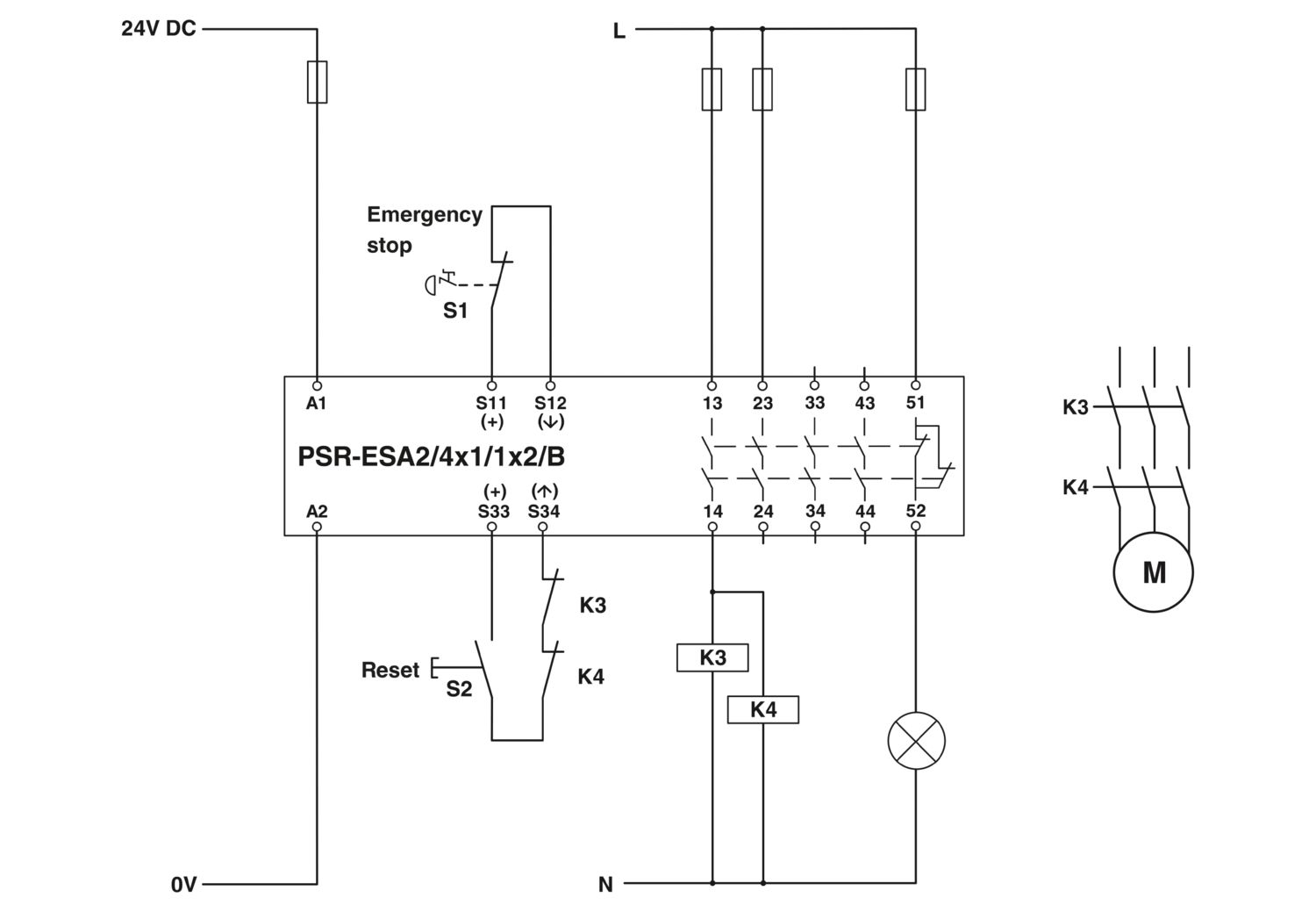

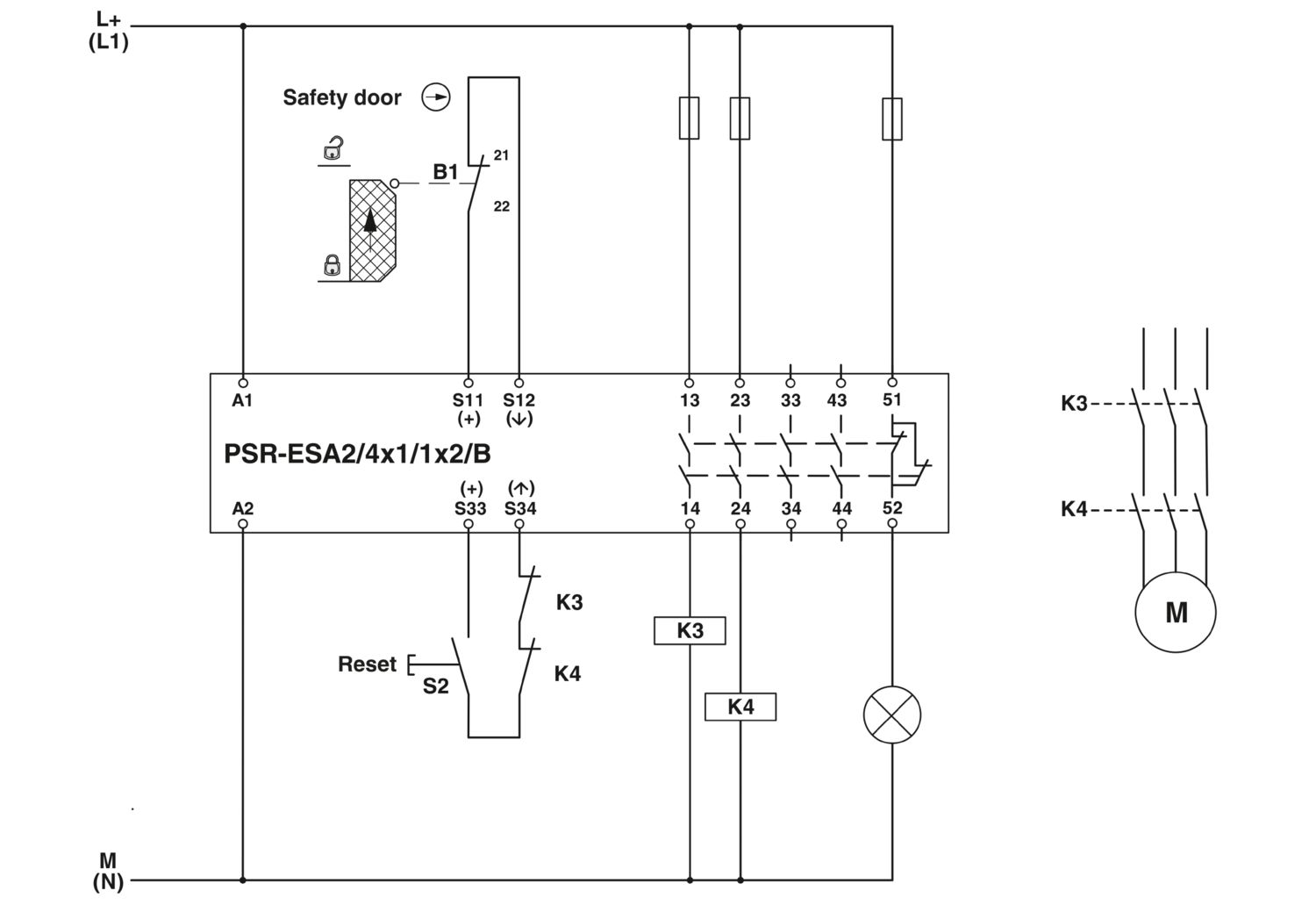

Relé de seguridad para paro de emergencia y puerta de seguridad hasta SIL 1, categoría 1, PL c, en función de la aplicación hasta SIL 3, categoría 4, PL e, funcionamiento monocanal, 4 circuitos de habilitación, U_S = 24 V DC, borna push-in enchufable

Descarga gratuita disponible. Descargas

Nota sobre el uso
Nota sobre la aplicación	Solo para el uso industrial

Tipo de producto	Relé de seguridad
Familia de productos	PSRclassic
Aplicación	Parada de emergencia
	Puerta de protección
Activación	1 canal
Vida útil mecánica	10x 10⁶ operaciones
Tipo de relé	Relé electromecánico con contactos de conducción forzada según IEC/EN 61810-3
Propiedades de aislamiento
Categoría de sobretensiones	III
Grado de polución	2
Tiempos
Tiempo de reacción típico	< 100 ms (con arranque automático U_s)
	< 100 ms (Con arranque manual U_s)
Tiempo típico de excitación con U_s	< 100 ms (con Us/con excitación mediante A1)
Tiempo típico de apertura	< 10 ms (con Us con activación mediante circuito de sensores)
	< 100 ms (con Us/con activación mediante A1)
Tiempo de rearranque	< 1 s (Tiempo de arranque)
Tiempo de recuperación	< 1 s (según la exigencia en cuanto a la función de seguridad)
Duración del pulso de arranque	≥ 500 ms (Arranque manual)

Potencia disipada máxima con condición nominal	16 W (U_S = 26,4 V, I_L² = 72 A², P_total máx = 1,6 W + 14,4 W)
Tipo de funcionamiento nominal	Tiempo de trabajo 100 %
Tensión de aislamiento de dimensionamiento	250 V AC
Tensión transitoria de dimensionamiento / aislamiento	Aislamiento básico 4 kV: entre todos los circuitos de intensidad y la carcasa Separación segura, aislamiento reforzado de 6 kV: entre A1/A2 y 13/14, 23/24, 33/34, 43/44 entre S11/S12/S33/S34 y 13/14, 23/24, 33/34, 43/44 entre 51/52 y 13/14, 23/24, 33/34, 43/44
Alimentación
Tensión de alimentación asignada del circuito de control U_S	24 V DC -15 % / +10 %
Corriente de alimentación de control de dimensionamiento I_S	típ. 55 mA (con U_S)
Consumo de potencia en U_S	típ. 1,32 W
Corriente de entrada	< 3,5 A (típ. con U_S, Δt = 2 ms)
Tiempo de filtro	2 ms (con caídas de tensión con U_s)
Circuito de protección	Protección contra inversión de polaridad de serie; Diodo supresor

Digital: Lógica (S12)
Descripción de la entrada	con orientación a la seguridad
Número de entradas	1
Margen de tensión de entrada Señal "0"	0 V DC ... 5 V DC
Margen de tensión de entrada Señal "1"	20,4 V ... 26,4 V
Rango de corriente de entrada Señal "0"	0 mA ... 2 mA
Corriente de entrada	80 mA (típ. con U_S, Δt = 150 ms)
Tiempo de filtro	No se admite el impulso de prueba claro/impulso de prueba elevado.
	1 ms (Anchura del impulso de prueba; impulso de prueba bajo)
	1 s (Anchura del impulso de prueba; impulso de prueba bajo)
Resistencia total de la línea máx. admisible	50 Ω
Circuito de protección	Diodo supresor
Absorción de corriente	típ. 50 mA (a U_S en S11)
	típ. 52 mA (a U_S desde el exterior)
Digital: Circuito de arranque (S34)
Descripción de la entrada	sin orientación a la seguridad
Número de entradas	1
Margen de tensión de entrada Señal "1"	20,4 V ... 26,4 V
Corriente de entrada	< 6 mA (típ. con U_S, Δt = 65 ms)
Tiempo de filtro	No se admite el impulso de prueba
Resistencia total de la línea máx. admisible	50 Ω
Circuito de protección	Diodo supresor
Absorción de corriente	0 mA (típ. con U_S)

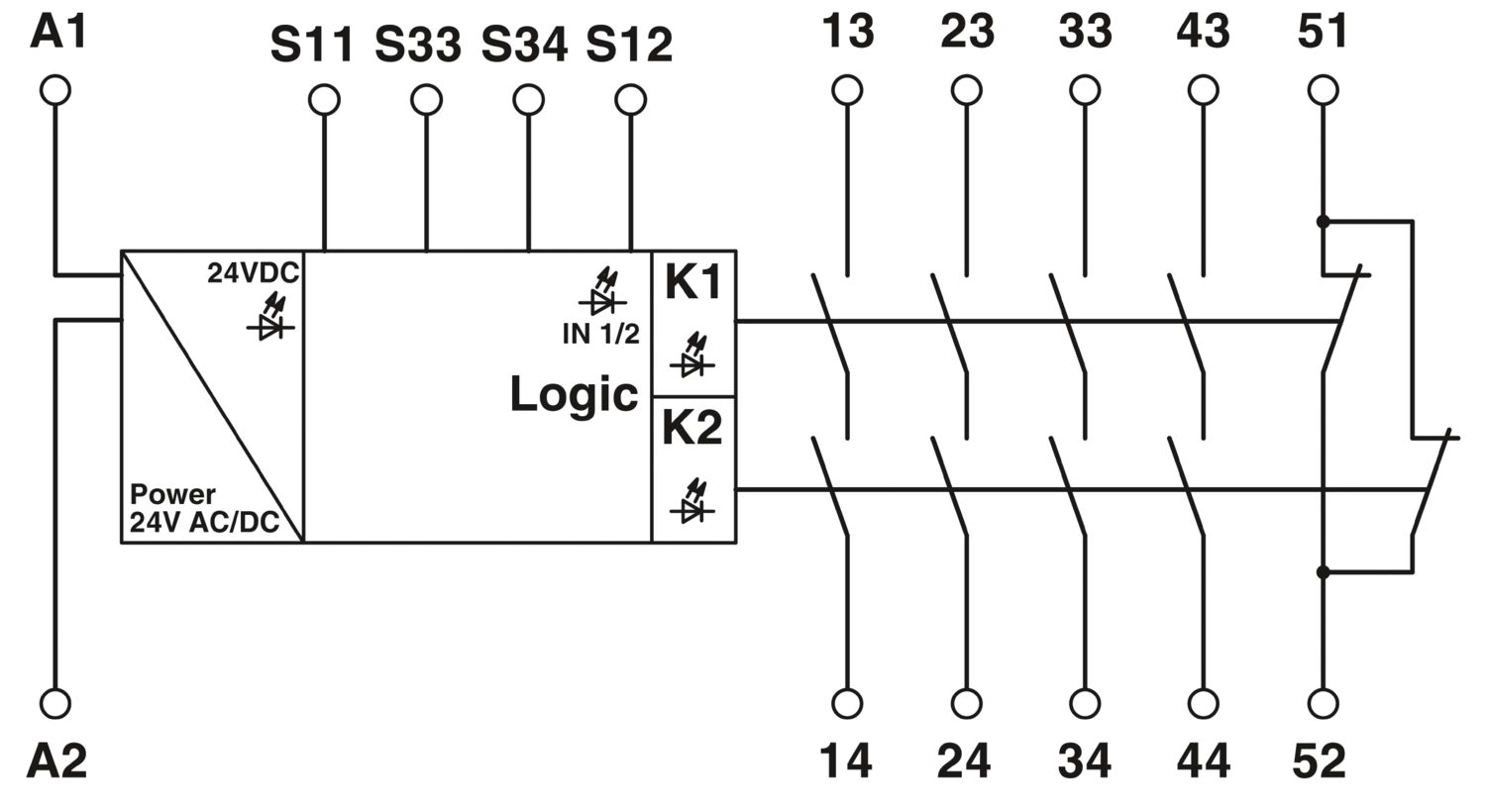

Relé: Circuitos de disparo
Descripción de la salida	2 NA en serie, con orientación a la seguridad, flotantes
Número de salidas	4
Tipo de conmutación del contacto	4 circuitos de disparo
Material del contacto	AgSnO₂
Tensión de conmutación	min. 10 V
	máx. 250 V AC/DC
Potencia mín. de conmutación	min. 100 mW
Corriente de entrada	min. 10 mA
	máx. (Δt = 100 ms)
Corriente constante límite	6 A
Cuadr. Corriente suma	72 A² (observar derating)
Frecuencia de conmutación	máx. 0,5 Hz
Vida útil mecánica	10⁷ periodicidades de cambio de estado
Fusible de salida	10 A gL/gG (Alta demanda)
	4 A gL/gG (Baja demanda)
Relé: Circuito de señalización (51/52)
Descripción de la salida	2 NC en paralelo, sin orientación a la seguridad, flotantes
Número de salidas	1
Tipo de conmutación del contacto	1 circuito de señal
Material del contacto	AgSnO₂
Tensión de conmutación	min. 5 V
	máx. 250 V AC/DC
Potencia mín. de conmutación	min. 50 mW
Corriente de entrada	min. 10 mA
	máx. 6 A
Corriente constante límite	6 A
Cuadr. Corriente suma	36 A² (observar derating)
Frecuencia de conmutación	máx. 0,5 Hz
Vida útil mecánica	10⁷ periodicidades de cambio de estado
Fusible de salida	6 A gL/gG

Tecnología de conexión
enchufable	sí
Conexión de conductores
Tipo de conexión	Conexión push-in
Sección de conductor rígido	0,2 mm² ... 1,5 mm²
Sección de conductor flexible	0,2 mm² ... 1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico	0,25 mm² ... 1,5 mm² (sólo en combinación con CRIMPFOX 6)
Sección de conductor flexible con puntera, sin manguito de plástico	0,25 mm² ... 1,5 mm² (sólo en combinación con CRIMPFOX 6)
Sección de cable AWG	24 ... 16
Longitud de pelado	8 mm

Indicación de estado	2 x LED (verde)
Indicación de la tensión de servicio	1 LED (verde)

Anchura	22,5 mm
Altura	112 mm
Profundidad	114,5 mm

Color (Carcasa)	amarillo (RAL 1018)
Material carcasa	PA

Datos técnicos de seguridad
Categoría de parada	0
Datos técnicos de seguridad: EN ISO 13849
Categoría	4
Performance Level (PL)	e (3 A DC13; 3 A AC15; 8760 ciclos de conmutación/año)
	e (5 A DC13; 3 A AC15, 4380 ciclos de conmutación/año)
Datos técnicos de seguridad: IEC 61508 - alta demanda
Safety Integrity Level (SIL)	3
Datos técnicos de seguridad: IEC 61508 - baja demanda
Safety Integrity Level (SIL)	3
Datos técnicos de seguridad: EN IEC 62061
Safety Integrity Level (SIL)	3

Condiciones ambientales
Índice de protección	IP20
Grado de protección mínimo del lugar de montaje	IP54
Temperatura ambiente (servicio)	-20 °C ... 65 °C (observar derating)
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 70 °C
Altura de fijación	≤ 2000 m (a través de NN)
Humedad de aire máx. admisible (almacenamiento/transporte)	75 % (En un valor medio, ocasionalmente 85 %, sin condensación)
Humedad del aire máx. admisible (servicio)	75 % (En un valor medio, ocasionalmente 85 %, sin condensación)
Choque	15g
Vibración (servicio)	10 Hz ... 150 Hz, 2g

CE
Marcado	Conformidad CE

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	ver curva Derating
Posición para el montaje	vertical u horizontal

Código de artículo	2963954
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	DNA111
Página del catálogo	Página 229 (C-6-2019)
GTIN	4017918904821
Peso por unidad (incluido el embalaje)	207,9 g
Peso por unidad (sin incluir el embalaje)	194,38 g
Número de tarifa arancelaria	85371098
País de origen	DE

Productos compatibles

Accesorios

Sus ventajas

Hasta cat. 1/PL c según ISO 13849-1, límite de respuesta SIL 1 según EN IEC 62061, SIL 1 según IEC 61508

En función de la aplicación hasta cat. 4/PL e según EN ISO 13849-1, límite de respuesta SIL 3 según EN IEC 62061, SIL 3 según IEC 61508

Aislamiento básico

Activación de 1 canal

PHOENIX CONTACT

Edificio Elemento, Av. El Dorado #69-76 torre 3, oficina 901. Código Postal 111071. Bogotá, Colombia

Realice una pregunta +57 601 7421109 info@phoenixcontact.com.co

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	12e2e031-74e8-4383-92d5-da2739a676f9
