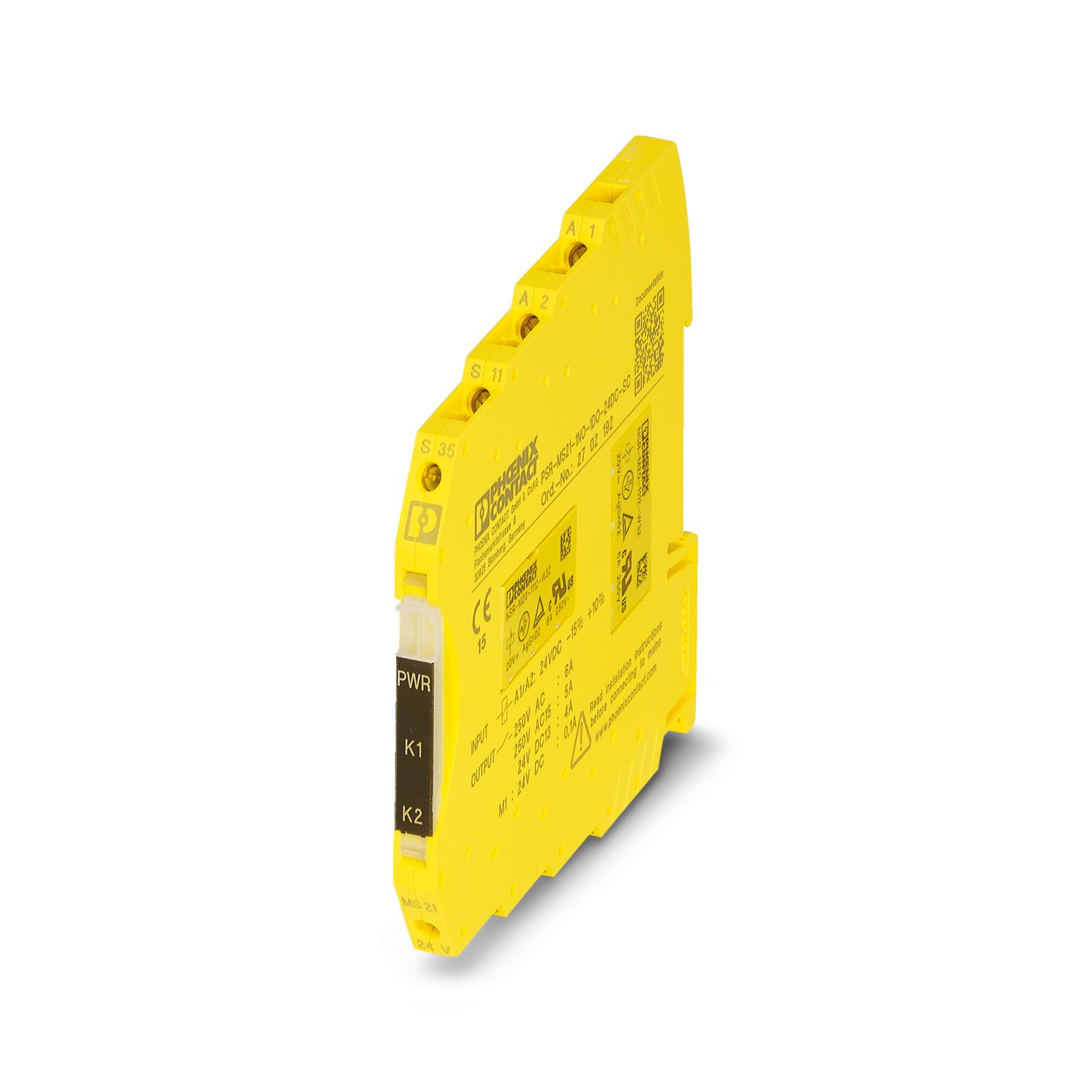

PSR-MS21-1NO-1DO-24DC-SC
-
Relé de seguridad
2702192
Relé de seguridad para sistemas de control seguros frente a fallos hasta SIL 3, cat. 4, PL e, servicio de 1 canal, arranque automático, 1 circuito de disparo, US = 24 V DC según IEC 61131-6, borne de tornillo fijo
Descarga gratuita disponible.
Descargas
Detalles de producto
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Tipo de producto | Relé de seguridad |
| Familia de productos | PSRmini |
| Aplicación | Controladores |
| Activación | 1 canal |
| Tipo de relé | Relé electromecánico con contactos de conducción forzada según IEC/EN 61810-3 |
| Propiedades de aislamiento | |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Tiempos | |
| Tiempo de reacción típico | < 150 ms (arranque automático) |
| Tiempo típico de excitación con Us | < 250 ms (con activación por A1) |
| Tiempo típico de apertura | < 20 ms (con activación por A1) |
| Tiempo de rearranque | < 1 s (Tiempo de arranque tras conectar la tensión de alimentación) |
| Tiempo de recuperación | < 500 ms (según la exigencia en cuanto a la función de seguridad) |
| Potencia disipada máxima con condición nominal | 3,1 W (US = 30 V, IL² = 36A², Ptotal máx = 1,3 W +1,8 W) |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento / aislamiento | Separación segura, aislamiento reforzado de 6 kV entre el circuito de intensidad de entrada y el circuito de disparo (13/14) Aislamiento de base de 4 kV entre todos los circuitos de intensidad y la caja |
| Alimentación | |
| Denominación | 24V |
| Tensión de alimentación asignada del circuito de control US | 24 V DC -20 % / +25 % |
| Corriente de entrada | < 11,5 A (típ. en US, Δt = 25 ns) |
| Circuito de protección | Protección contra inversión de polaridad de serie; Diodo supresor |
| Protección contra cortocircuito | |
| Digital: A1 | |
| Descripción de la entrada | NPN |
| Número de entradas | 1 (con orientación a la seguridad) |
| Margen de tensión de entrada Señal "0" | 0 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 19,2 V ... 30 V |
| Rango de corriente de entrada Señal "0" | 0 mA ... 2 mA |
| Corriente de entrada | < 150 mA (típ. en US, Δt = 25 ns) |
| Tiempo de filtro | 3 ms (Anchura del impulso de prueba; impulso de prueba bajo) |
| 1 s (Anchura del impulso de prueba; impulso de prueba bajo) | |
| 1 ms (Anchura del impulso de prueba, impulso de prueba alto) | |
| 100 ms (Anchura del impulso de prueba, impulso de prueba bajo) | |
| Siempre que los impulsos de conexión/pruebas de claridad no sean relevantes para la seguridad, estos deberían estar desconectados. | |
| Resistencia total de la línea máx. admisible | 150 Ω (Circuitos de entrada y de arranque con US) |
| Circuito de protección | Diodo supresor |
| Absorción de corriente | típ. 35 mA (con 24 V) |
| Digital: Circuito de arranque (S35) | |
| Descripción de la entrada | NPN |
| Número de entradas | 1 (sin orientación a la seguridad) |
| Margen de tensión de entrada Señal "1" | 20,4 V ... 26,4 V |
| Corriente de entrada | < 10 mA |
| Resistencia total de la línea máx. admisible | 150 Ω |
| Tensión en el circuito de entrada, de arranque y de retorno | 24 V DC -20 % / +25 % |
| Absorción de corriente | < 10 mA |
| Relé: Circuito de disparo (13/14) | |
| Descripción de la salida | cada uno 2 NA en serie, con orientación a la seguridad, libres de potencial |
| Número de salidas | 1 (sin retardo) |
| Tipo de conmutación del contacto | 1 circuito de disparo |
| Material del contacto | AgSnO2 |
| Tensión de conmutación | min. 12 V AC/DC |
| máx. 250 V AC/DC | |
| Potencia mín. de conmutación | min. 60 mW |
| Corriente de entrada | min. 3 mA |
| máx. 6 A | |
| Corriente constante límite | 6 A |
| Cuadr. Corriente suma | 36 A2 (observar derating) |
| Frecuencia de conmutación | máx. 0,1 Hz |
| Vida útil mecánica | 10x 106 operaciones |
| Fusible de salida | 6 A gL/gG |
| 4 A gL/gG (para aplicaciones de baja demanda) | |
| Notificar: M1 | |
| Descripción de la salida | sin orientación a la seguridad |
| Número de salidas | 1 (digital, PNP) |
| Tensión | 22 V DC (Us - 2 V DC) |
| Corriente | máx. 100 mA |
| Corriente de conexión máxima | 500 mA (Δt = 1 ms con Us) |
| Circuito de protección | Diodo supresor |
| Tecnología de conexión | |
| enchufable | no |
| Conexión de conductores | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de cable AWG | 26 ... 12 |
| Longitud de pelado | 12 mm |
| Rosca de tornillo | M3 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| Indicación de estado | 2 x LED (verde) |
| Indicación de la tensión de servicio | 1 LED (verde) |
| Anchura | 6,8 mm |
| Altura | 93,1 mm |
| Profundidad | 102,5 mm |
| Color (Carcasa) | amarillo (RAL 1018) |
| Material carcasa | PBT |
| Datos técnicos de seguridad | |
| Categoría de parada | 0 |
| Datos técnicos de seguridad: EN ISO 13849 | |
| Categoría | 4 |
| Performance Level (PL) | e (4 A DC13; 5 A AC15; 8760 operaciones/año) |
| Datos técnicos de seguridad: IEC 61508 - alta demanda | |
| Safety Integrity Level (SIL) | 3 (4 A DC13; 5 A AC15; 8760 operaciones/año) |
| Datos técnicos de seguridad: IEC 61508 - baja demanda | |
| Safety Integrity Level (SIL) | 3 |
| Datos técnicos de seguridad: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 3 (4 A DC13; 5 A AC15; 8760 operaciones/año) |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Temperatura ambiente (servicio) | -40 °C ... 60 °C (observar derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altura de fijación | ≤ 2000 m (a través de NN) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Choque | 15g |
| Vibración (servicio) | 10 Hz ... 150 Hz, amplitud 0,15 mm, 2g |
| CE | |
| Certificado | Conformidad CE |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | ver curva Derating |
| Posición para el montaje | vertical u horizontal |
| Código de artículo | 2702192 |
| Unidad de embalaje | 1 Unidades |
| Cantidad mínima de pedido | 1 Unidades |
| Clave de producto | DNA171 |
| Página del catálogo | Página 219 (C-6-2019) |
| GTIN | 4055626010199 |
| Peso por unidad (incluido el embalaje) | 83,4 g |
| Peso por unidad (sin incluir el embalaje) | 69 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE |
ECLASS
| ECLASS-13.0 | 27371819 |
ETIM
| ETIM 9.0 | EC001449 |
UNSPSC
| UNSPSC 21.0 | 39122200 |
| EU RoHS | |
| Cumple los requisitos de la Directiva RoHS | Sí |
| excepciones, si fueran conocida | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
|
| EU REACH SVHC | |
| Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Lead (n.º CAS: 7439-92-1) |
| SCIP | d482e8c4-47b3-4f50-a5f5-17993ad7e57b |

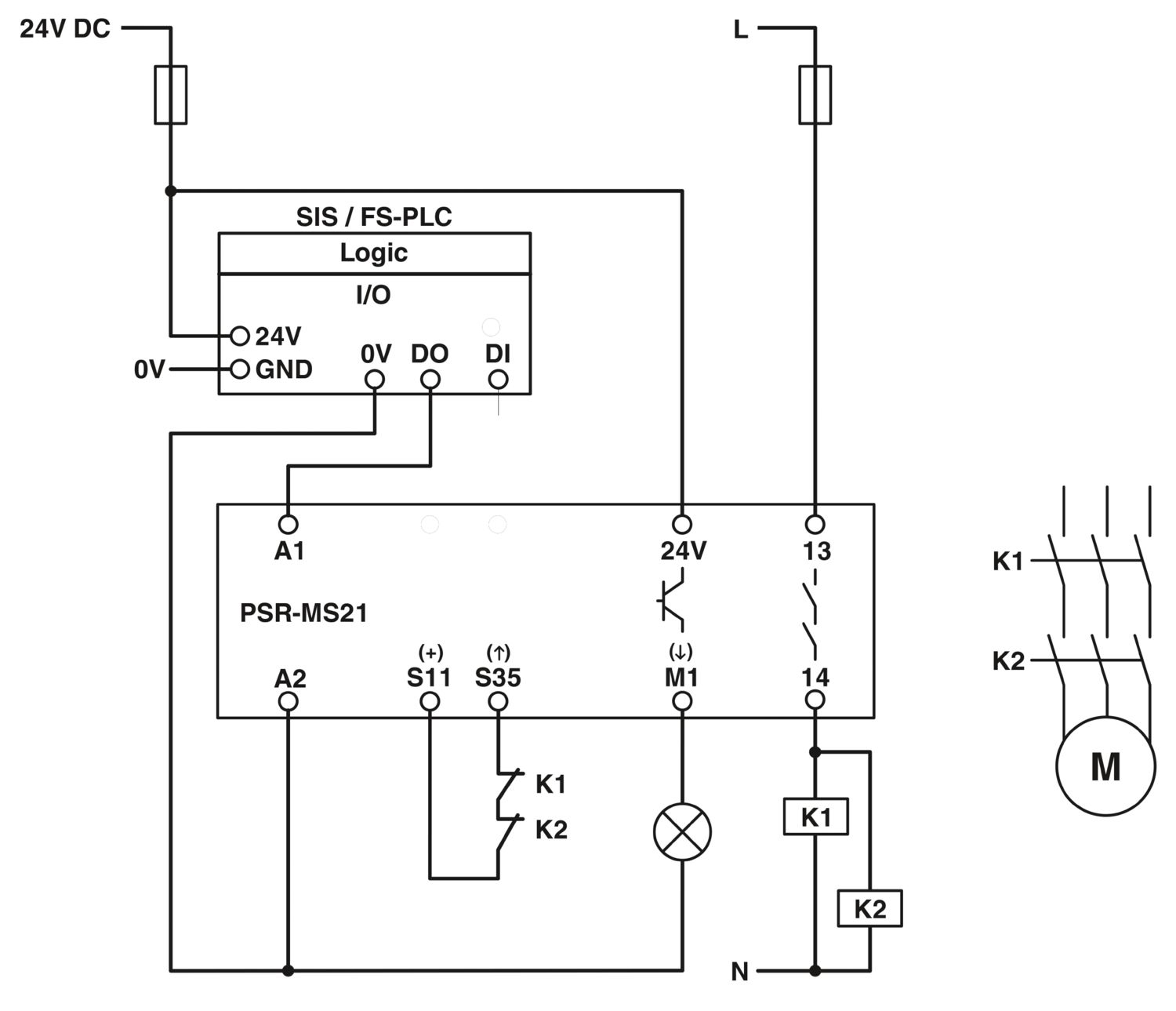

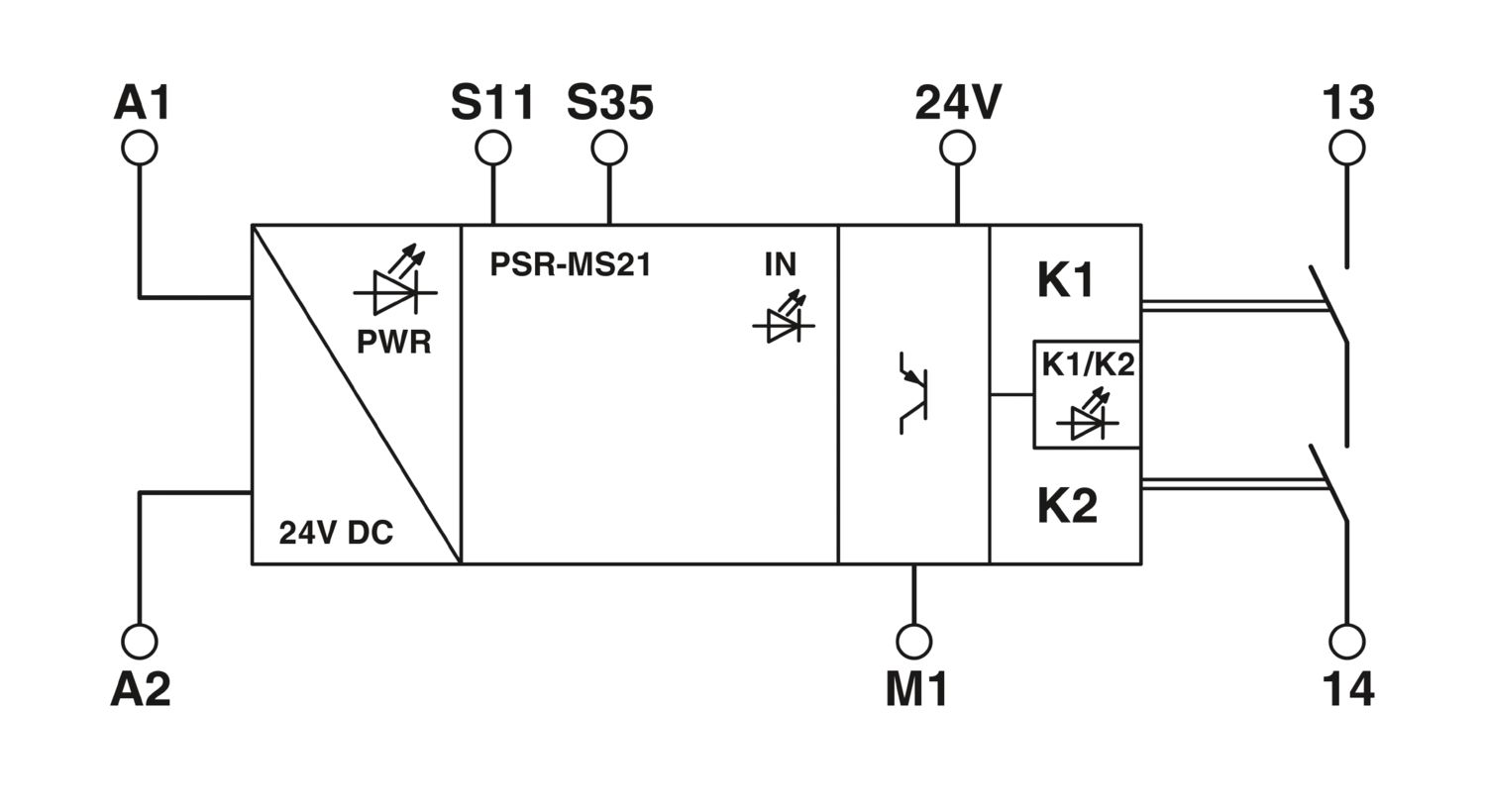

Productos compatibles
Sus ventajas
Hasta cat. 4/PL e según EN ISO 13849-1, SIL 3 según EN IEC 62061
Ancho reducido de la carcasa de solo 6,8 mm
Activación de 1 canal
1 circuito de disparo, 1 salida de señal digital
Acopla señales de salida digitales de mandos a prueba de fallos en la periferia (válvulas, etc.) para la separación galvánica y el ajuste de la potencia
