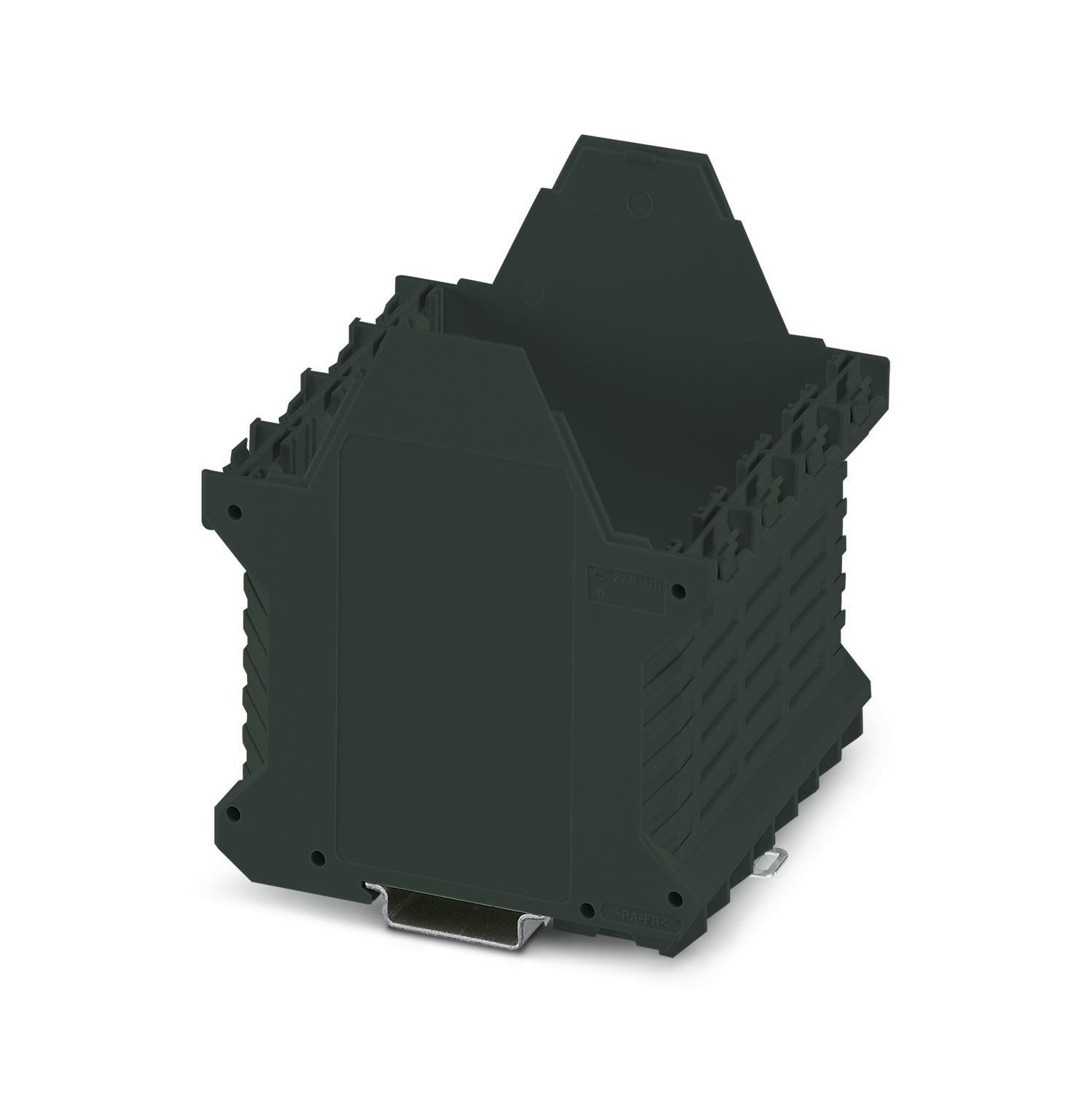

ME 90 UTG BK OE
-
Parte inferior de la carcasa
2706577
Caja para carril DIN, Parte inferior de la carcasa con pasador de metal, diseño alto, sin rendijas de ventilación, anchura: 90,4 mm, altura: 99 mm, profundidad: 107,3 mm, color: negro (Similar RAL 9005), puenteado transversal: sin conector de bus, número de polos conector transversal: no relevante
Detalles de producto
| Indicaciónes de montaje | Tenga en cuenta la indicación de uso en el área de descargas. |
| Tipo de producto | Parte inferior de la carcasa |
| Tipo de carcasa | Caja para carril DIN |
| Serie de carcasas | ME |
| Familia de productos | ME 90.. |
| Número de polos máx. | 0) |
| Ejecución | Parte inferior de la carcasa con pasador de metal, diseño alto |
| Orificio de ventilación disponible | no |
| Esquema de dimensiones |
|
| Anchura | 90,4 mm |
| Altura | 99 mm |
| Profundidad | 107,3 mm |
| Profundidad a partir del borde superior del carril DIN | 100,7 mm |
| Profundidad a partir del borde superior del carril DIN hasta el punto de apoyo del borde superior | 68,5 mm |
| Diseño de las placas de circuito impreso | |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Color (Carcasa) | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V0 |
| CTI según IEC 60112 | 600 |
| Material carcasa | PA |
| Características de la superficie | no tratado |
| Potencia disipada carcasa individual con 20 °C | |
| Temperatura ambiente | 20 °C |
| Facto de reducción | 1 |
| Posición de montaje | vertical |
| Potencia disipada | 10,4 W |
| Potencia disipada carcasa individual con 30 °C | |
| Temperatura ambiente | 30 °C |
| Facto de reducción | 0,91 |
| Posición de montaje | vertical |
| Potencia disipada | 9,5 W |
| Potencia disipada carcasa individual con 40 °C | |
| Temperatura ambiente | 40 °C |
| Facto de reducción | 0,81 |
| Posición de montaje | vertical |
| Potencia disipada | 8,4 W |
| Potencia disipada carcasa individual con 50 °C | |
| Temperatura ambiente | 50 °C |
| Facto de reducción | 0,7 |
| Posición de montaje | vertical |
| Potencia disipada | 7,3 W |
| Potencia disipada carcasa individual con 60 °C | |
| Temperatura ambiente | 60 °C |
| Facto de reducción | 0,57 |
| Posición de montaje | vertical |
| Potencia disipada | 5,9 W |
| Potencia disipada carcasa individual con 70 °C | |
| Temperatura ambiente | 70 °C |
| Facto de reducción | 0,49 |
| Posición de montaje | vertical |
| Potencia disipada | 5,1 W |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,15 mm (10 Hz ... 58,1 Hz) |
| Aceleración | 2g (58,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Tiempo de actuación | 30 s |
| Resistencia al calor/comprobación de la presión esférica | |
| Especificación del ensayo | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 125 °C |
| Duración del ensayo | 1 h |
| Fuerza | 20 N |
| Resistencia mecánica/tambor descendente | |
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Altura de caída | 50 cm |
| Frecuencia | 10 |
| Choque | |
| Especificación del ensayo | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semisinusoide |
| Aceleración | 15g |
| Duración del choque | 11 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Índice de protección (código IP) | |
| Especificación del ensayo | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condiciones ambientales | |
| Código IP máximo alcanzable | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (En función de la disipación) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 55 °C |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 80 % |
| Número de alojamientos de placa de circuito impreso | 4 |
| Tipo de fijación de placas de circuito impreso | Inserción (encaje opcional mediante bloqueo de extracción de placa de circuito impreso) |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Tipo de montaje | Montaje sobre carril DIN |
| Tipo de embalaje | empaquetado en caja |
| Tipo del embalaje exterior | Cartón |
Sus ventajas
Montaje sin herramientas
Disponible en los anchos de construcción de 12,5 mm ... 90 mm, ampliable modularmente
Clase de inflamabilidad V0 según UL 94
Varianza en la tecnología de conexión
Puede montase sobre el carril DIN
Opcionalmente con conector de bus integrado o con posibilidad de montaje sobre el carril
