PR2-RSP3-LV-120AC/2X21 - Módulo de relés

2834708

Módulos de relé premontados con conexión por resorte, compuestos por zócalo de relé, relé industrial con LED integrado y tecla de accionamiento manual encajable, módulo de protección de varistor y brida de sujeción. Tensión de entrada: 120 V AC, 2 contactos conmutados, 10 A

Detalles de producto

El set consta de

Tipo de producto	Módulo de relés
Aplicación	Universal
Modo operativo	Tiempo de trabajo 100 %
Vida útil mecánica	5x 10⁷ periodicidades de cambio de estado
Propiedades de aislamiento
Categoría de sobretensión	II
Grado de polución	3
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos	19.03.2025

Vida útil eléctrica	ver el diagrama
Potencia disipada máxima con condición nominal	1,32 W
Tensión de prueba (Devanado/contacto)	2 kV AC (50 Hz, 1 min., devanado/contacto)
Tensión de prueba (Contacto/contacto)	2 kV AC (50 Hz, 1 min., contacto/contacto)

Lado de excitación
Tensión nominal de entrada U_N	120 V AC
Rango de tensión de entrada	93,6 V AC ... 180 V AC
Comportamiento de conmutación del accionamiento	monoestable
Corriente de entrada típica a U_N	11 mA (con 50 Hz)
	9 mA (A 60 Hz)
Tiempo de reacción típico	4 ms ... 10 ms
Margen de tiempo de apertura típico	3 ms ... 12 ms
Circuito de protección	Varistor
Indicación de la tensión de servicio	LED rojo

Conmutar
Tipo de conmutación del contacto	2 contactos conmutados
Tipo de contacto de conmutación	Contacto simple
Material del contacto	Ag
Tensión de conmutación máxima	250 V AC/DC
Tensión mínima de activación	5 V
Corriente constante límite	10 A
Corriente de conexión máxima	20 A (15 ms)
Corriente de conmutación mínima	1 mA
Potencia de ruptura (carga óhmica) máxima	240 W (con 24 V DC)
	160 W (con 48 V DC)
	110 W (con 60 V DC)
	72 W (con 110 V DC)
	130 W (con 220 V DC)
	2500 VA (con 250 V AC)

Lado de excitación
Tipo de conexión	Conexión por resorte
Longitud de pelado	12 mm
Sección de conductor rígido	0,2 mm² ... 1,5 mm²
Sección de conductor flexible	0,2 mm² ... 1,5 mm²
Sección de conductor AWG	24 ... 16
Lado de contactos
Tipo de conexión	Conexión por resorte
Longitud de pelado	12 mm
Sección de conductor rígido	0,2 mm² ... 1,5 mm²
Sección de conductor flexible	0,2 mm² ... 1,5 mm²
Sección de conductor AWG	24 ... 16

Anchura	31 mm
Altura	95 mm
Profundidad	84 mm

Color	verde (RAL 6021)

Condiciones ambientales
Temperatura ambiente (servicio)	-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 70 °C

Normas/especificaciones	IEC 60664
	EN 50178

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición de montaje	discrecional

Datos comerciales

Código de artículo	2834708
Unidad de embalaje	5 Unidades
Cantidad mínima de pedido	5 Unidades
Nota	Fabricación bajo pedido (sin devolución)
Clave de producto	DK632A
GTIN	4017918996277
Peso por unidad (incluido el embalaje)	141,07 g
Peso por unidad (sin incluir el embalaje)	125,25 g
Número de tarifa arancelaria	85364900
País de origen	JP

Clasificaciones

Environmental product compliance

Productos compatibles

Sus ventajas

Relé con accionamiento manual definible y LED de estado

Diodo de libre circulación integrado en relé en modelo DC

Indicación mecánica posición conmut

Disposición contactos lógica con zócalo de relé 1/3 pisos

4 modelos contacto conmutado con contac. dorados multicapa

PHOENIX CONTACT

Edificio Elemento, Av. El Dorado #69-76 torre 3, oficina 901. Código Postal 111071. Bogotá, Colombia

Realice una pregunta +57 601 7421109 info@phoenixcontact.com.co

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PR2-RSP3-LV-120AC/2X21 - Módulo de relés

2834708

Detalles de producto

UNSPSC

Productos compatibles

Sus ventajas

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PR2-RSP3-LV-120AC/2X21 - Módulo de relés 2834708

Detalles de producto

PR2-BSP3/4X21 - Zócalo de relé 2833589

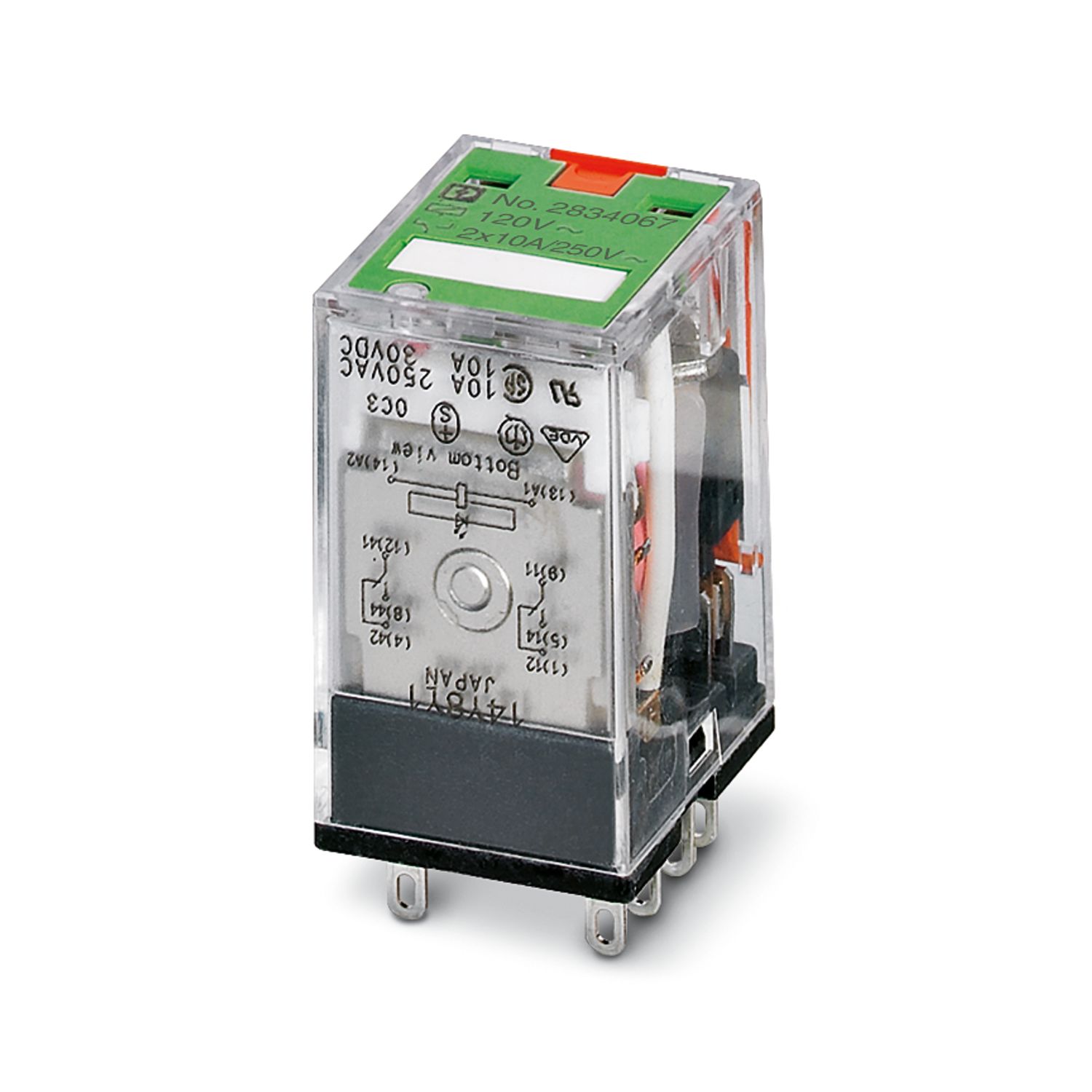

REL-IR/L-120AC/2X21 - Relé individual 2834067
