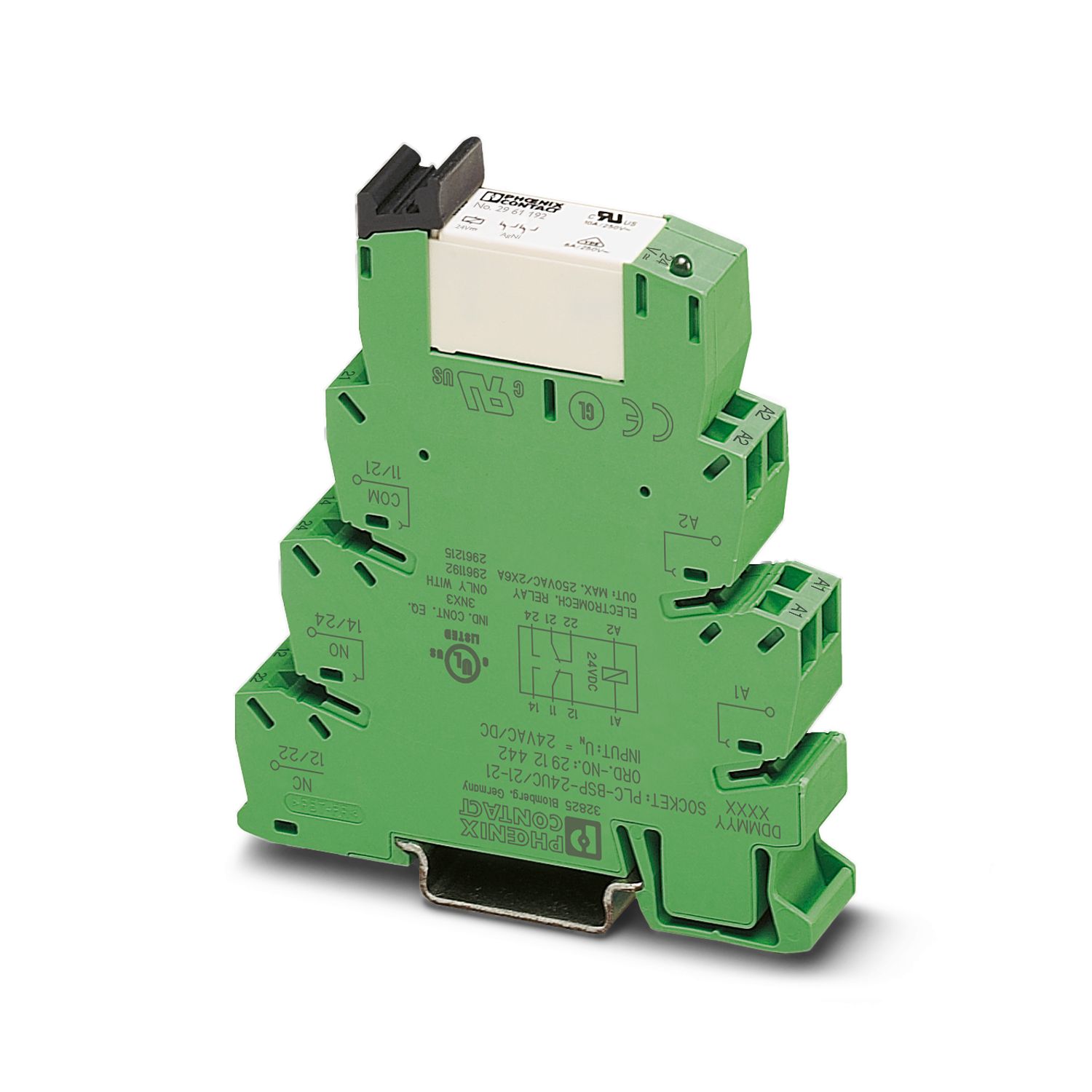

PLC-RSP- 24UC/21-21 - Módulo de relés - 2912510

Tipo de producto	Módulo de relés
Familia de productos	PLC-INTERFACE
Aplicación	Universal
Modo operativo	Tiempo de trabajo 100 %
Vida útil mecánica	3x 10⁷ periodicidades de cambio de estado
Propiedades de aislamiento: Normas / especificaciones
Aislamiento	Separación segura: Lado de mando / lado de contactos
Categoría de sobretensión	III
Grado de polución	2
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos	19.03.2025

Potencia disipada máxima con condición nominal	0,42 W
Normas / especificaciones
Tensión transitoria de dimensionamiento	6 kV

Lado de excitación
Tensión nominal de entrada U_N	24 V AC/DC
Rango de tensión de entrada	20,2 V AC/DC ... 33,6 V AC/DC
Comportamiento de conmutación del accionamiento	monoestable
Corriente de entrada típica a U_N	17,5 mA
Tiempo de reacción típico	8 ms
Tiempo típico de apertura	10 ms
Circuito de protección	Puente rectificador; Puente rectificador
Indicación de la tensión de servicio	LED amarillo

Conmutar
Tipo de conmutación del contacto	2 contactos conmutados
Tipo de contacto de conmutación	Contacto simple
Material del contacto	AgNi
Tensión de conmutación máxima	250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...)
Tensión mínima de activación	5 V AC/DC (para 10 mA)
Corriente constante límite	6 A
Corriente de conexión máxima	15 A (300 ms)
Corriente de conmutación mínima	10 mA (con 5 V)
Potencia de ruptura (carga óhmica) máxima	140 W (con 24 V DC)
		85 W (con 48 V DC)
		60 W (con 60 V DC)
		44 W (con 110 V DC)
		60 W (con 220 V DC)
		1500 VA (con 250 V AC)
Capacidad de ruptura	2 A (Con 24 V, DC13)
		3 A (Con 24 V, AC15)
		3 A (con 120 V, AC15)
		0,2 A (Con 250 V, DC13)
		3 A (con 250 V, AC15)

Lado de excitación
Tipo de conexión	Conexión por resorte
Longitud de pelado	8 mm
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	26 ... 14
Lado de contactos
Tipo de conexión	Conexión por resorte
Longitud de pelado	8 mm
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	26 ... 14

Anchura	14 mm
Altura	80 mm
Profundidad	94 mm

Color	verde (RAL 6021)
Clase de inflamabilidad según UL 94	V0 (Carcasa)

Condiciones ambientales
Índice de protección (Relé)	RT III (Relé)
Índice de protección (Zócalo de relé)	IP20 (Zócalo de relé)
Temperatura ambiente (servicio)	-40 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C

Normas / especificaciones
Normas/especificaciones	IEC 60664
		IEC 60947-5-1

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PLC-RSP- 24UC/21-21 - Módulo de relés

2912510

Detalles de producto

Productos compatibles

Sus ventajas

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición para el montaje	discrecional

Código de artículo	2912510
Unidad de embalaje	10 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	DK622C
Página del catálogo	Página 323 (C-7-2013)
GTIN	4046356050920
Peso por unidad (incluido el embalaje)	63,39 g
Peso por unidad (sin incluir el embalaje)	61,55 g
Número de tarifa arancelaria	85364190
País de origen	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PLC-RSP- 24UC/21-21 - Módulo de relés 2912510

Detalles de producto

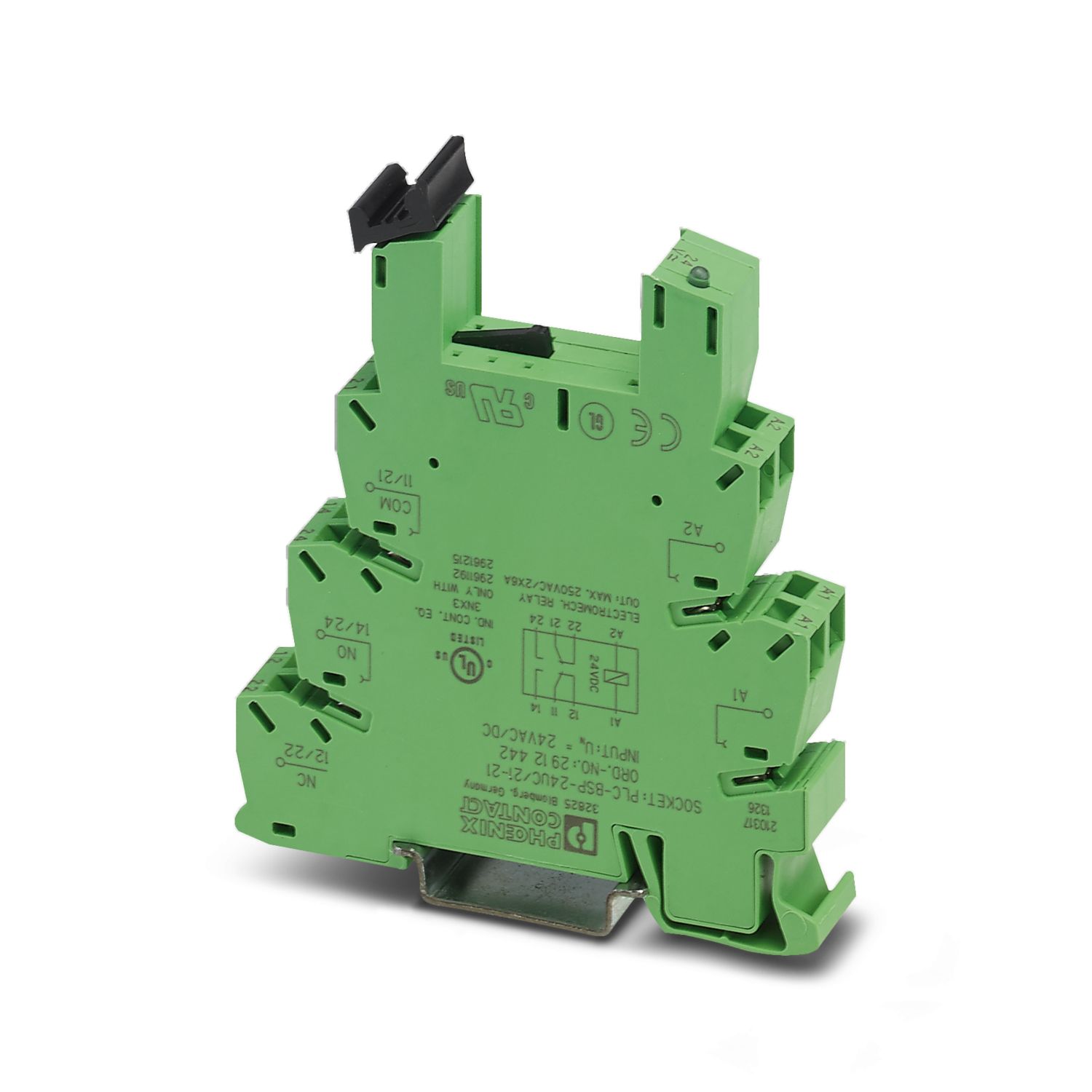

PLC-BSP- 24UC/21-21 - Zócalo de relé 2912442
