| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |

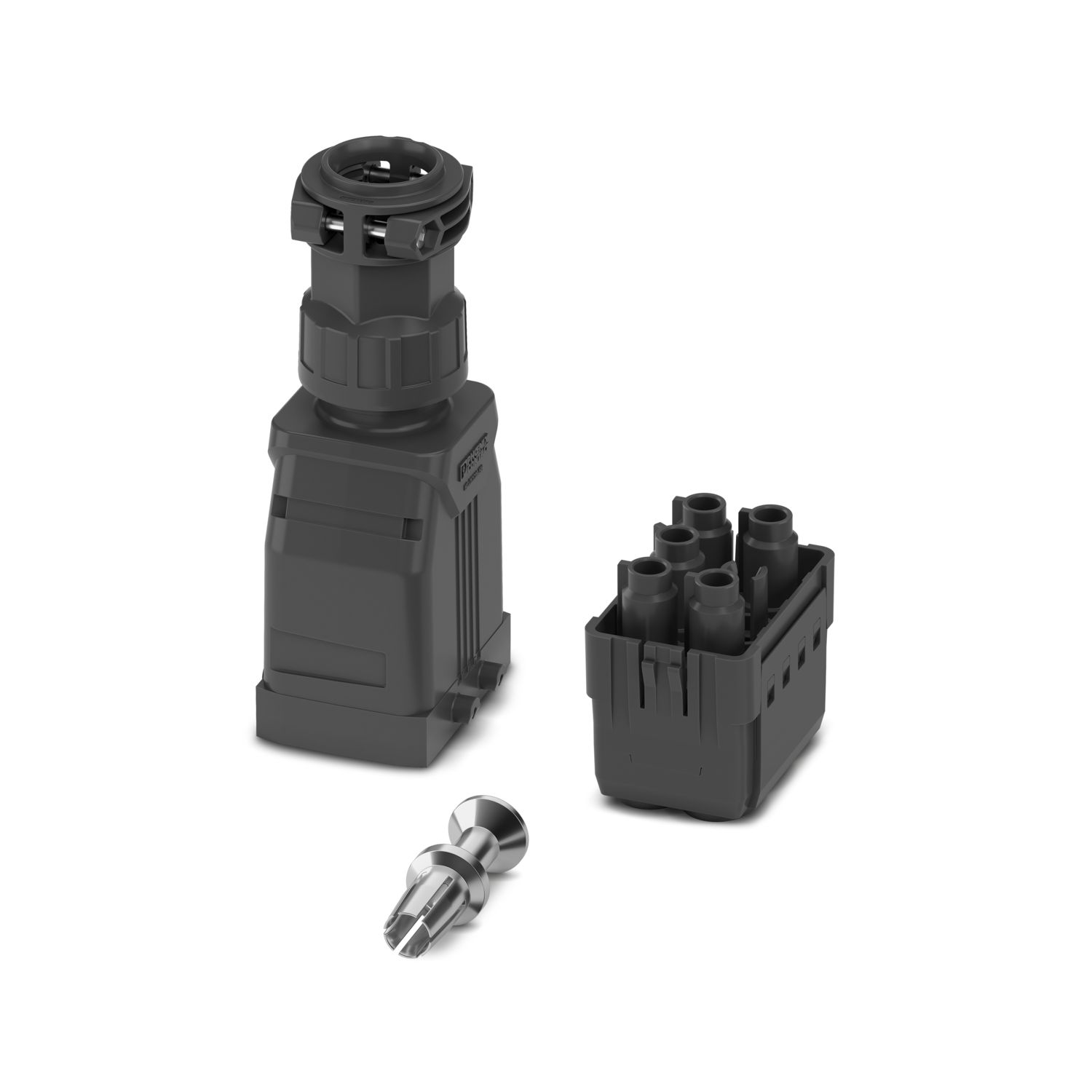

| Tipo de producto | Set de conectores enchufables |
| Serie | HC-DCC |
| Aplicación | Suministro de energía |
| Número de salidas de cable | 1 |
| Tipo de atornillado | 1x M32 |
| Ejecución | Diseño alto |
| Salida de cables | recta |
| Prensaestopas Pg | con |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Par de apriete | 7,5 Nm ... 7,5 Nm |
| Esquema de dimensiones |
|
| Margen de sujeción de la brida para tracción compensada | 11,00 mm ... 21,00 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material carcasa | PA 6 |
| Diámetro exterior del cable | 11 mm ... 21 mm |
| Datos mecánicos | |
| Tipo de atornillado | 1x M32 |
| Tipo de bloqueo | Pin |
| Condiciones ambientales | |
| Índice de protección | IP66 |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 40 A | - 8 |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| Solo aplicación USR | 600 V | 40 A | - 8 | |
| solo aplicación CNR | 600 V | 38 A | - 8 |
