Los interruptores de seguridad sin contacto PSR-MIS ofrecen una solución de seguridad de coste optimizado. Los interruptores de seguridad de esta serie utilizan el acreditado principio de conmutación magnética para supervisar protecciones de seguridad móviles y se caracterizan por su sencilla instalación.

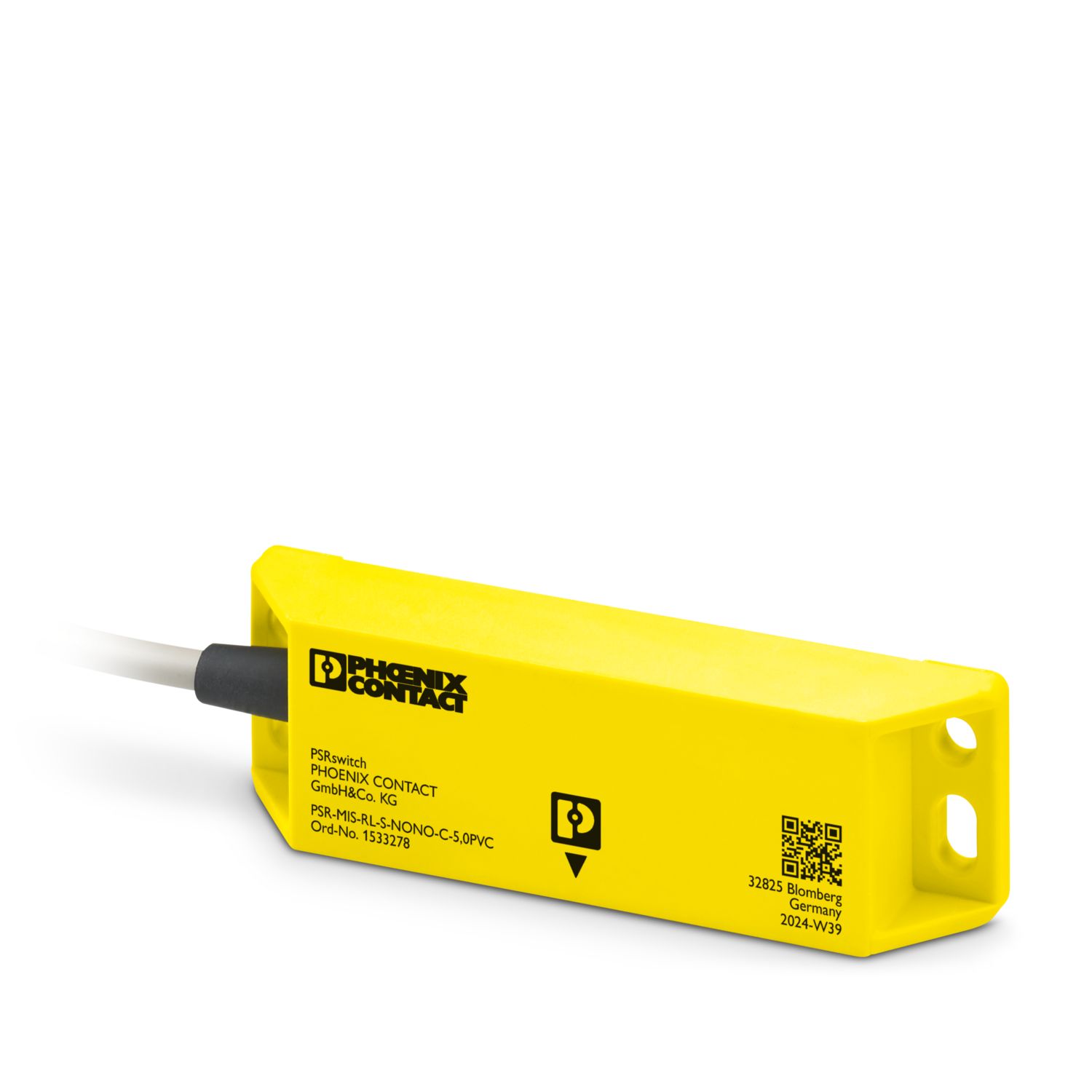

PSR-MIS-RL-S-NONO-C-5,0PVC
-
Interruptor de seguridad del sensor
1533278
Interruptor de seguridad sin contacto, sensor, hasta categoría 4, PL e (EN ISO 13849), SIL 3 (EN IEC 62061), tipo de diseño 4 (EN ISO 14119), nivel de codificación bajo, 2 contactos NA, diseño plano, 5 m de cable de PVC abierto
Detalles de producto
| Tipo de producto | Interruptor de seguridad |
| Familia de productos | PSR-MIS |
| Tecnología | Acción magnética |
| Aplicación | Control de puerta de seguridad |
| Supervisión de la posición | |
| Tipo según EN ISO 14119 | 4 |
| Nivel de codificación según EN ISO 14119 | poca |
| Propiedades de aislamiento | |
| Grado de polución | 3 |
| Tiempos | |
| Tiempo de reacción | 1 ms |
| Distancias de conmutación (Posición de activación frontal) | |
| Posición de activación | 1 (frontal); véase el capítulo "Posiciones de activación y direcciones de avance" de la hoja de características |
| Sensor | |

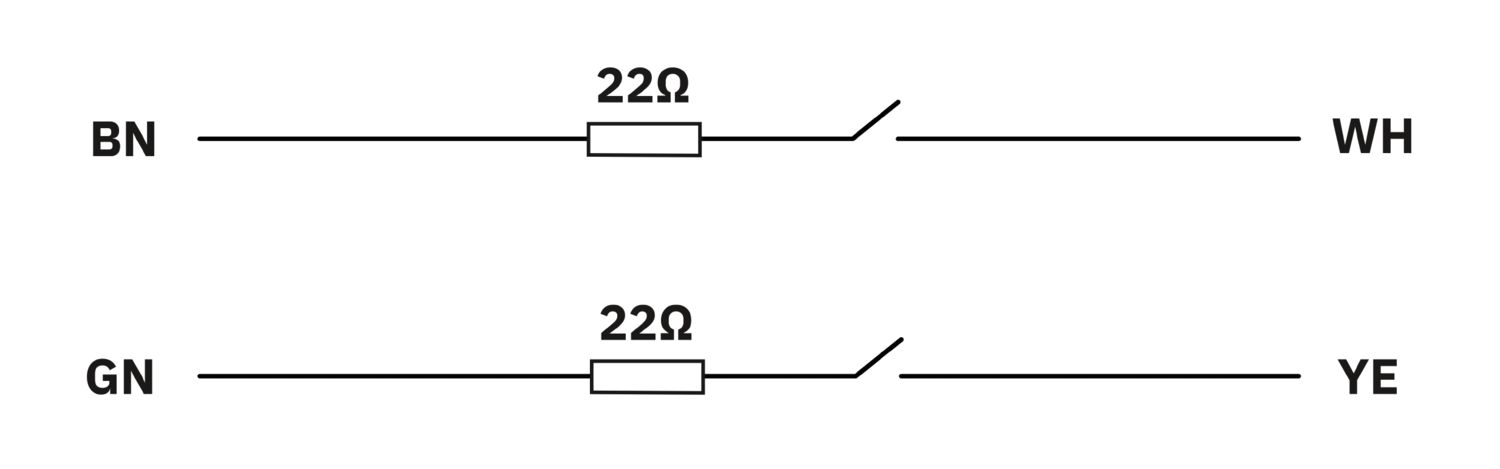

| Tipo de conmutación del contacto | 2 contactos abierto |
| Categoría de uso | DC12 |
| Tensión asignada de aislamiento Ui | máx. 75 V DC |
| máx. 50 V AC | |
| Tensión | min. 0 V DC (SELV/PELV) |
| máx. 28,8 V DC (SELV/PELV) | |
| Corriente | min. 0 mA |
| máx. 100 mA | |
| Resistencia a la tensión transitoria nominal | 0,8 kV (Uimp) |
| Frecuencia de conmutación | max. 5 Hz |
| Resistencia | 22 Ω |
| Longitud del cable | máx. 30 m |
| Conexión de conductores | |
| Tipo de conexión | Extremo de cable libre |
| Nota sobre la tecnología de conexión | Cable de PVC de 5 m, extremo del cable estañado |

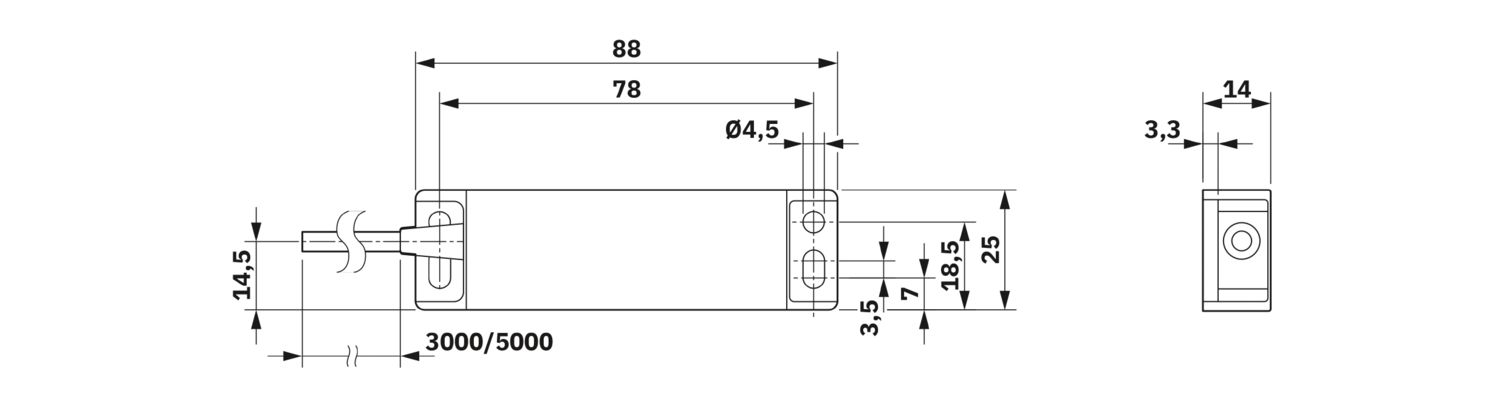

| Esquema de dimensiones |
|
| Anchura | 88 mm |
| Altura | 25 mm |
| Profundidad | 14 mm |
| Color (Carcasa) | amarillo tráfico (RAL 1023) |
| Material carcasa | PBT |
| Datos técnicos de seguridad: EN ISO 13849-1 | |
| Categoría | 4 |
| Performance Level (PL) | e |
| Datos técnicos de seguridad | |
| Safety Integrity Level (SIL) | 3 |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -25 °C ... 75 °C (en combinación con actuador PSR-MIS-RL-A-N, código de artículo 1533188, máximo 55 °C) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 75 °C |
| Altura de fijación | ≤ 2000 m (a través de NN) |
| Choque | 30g, 11 ms |
| Vibración (en servicio) | 10 Hz ... 55 Hz |
| Tipo de montaje | sin montaje a ras |
| Indicaciones de montaje | Tener en cuenta EN ISO 14119 |
| par de apriete máx. para fijación: 1 Nm | |
| Posición de montaje | cualquiera, sensor y actuador paralelos entre sí |
| Distancia mínima | min. 50 mm (Entre dos sistemas de conmutación de seguridad) |
cETL
ID de homologación: Industrial component
Sus ventajas
Interruptor de seguridad de coste optimizado
Principio de conmutación magnética de eficacia probada
Construcción plana
Puede utilizarse con actuador estándar y reforzado.
Conexión flexible gracias al extremo de cable abierto

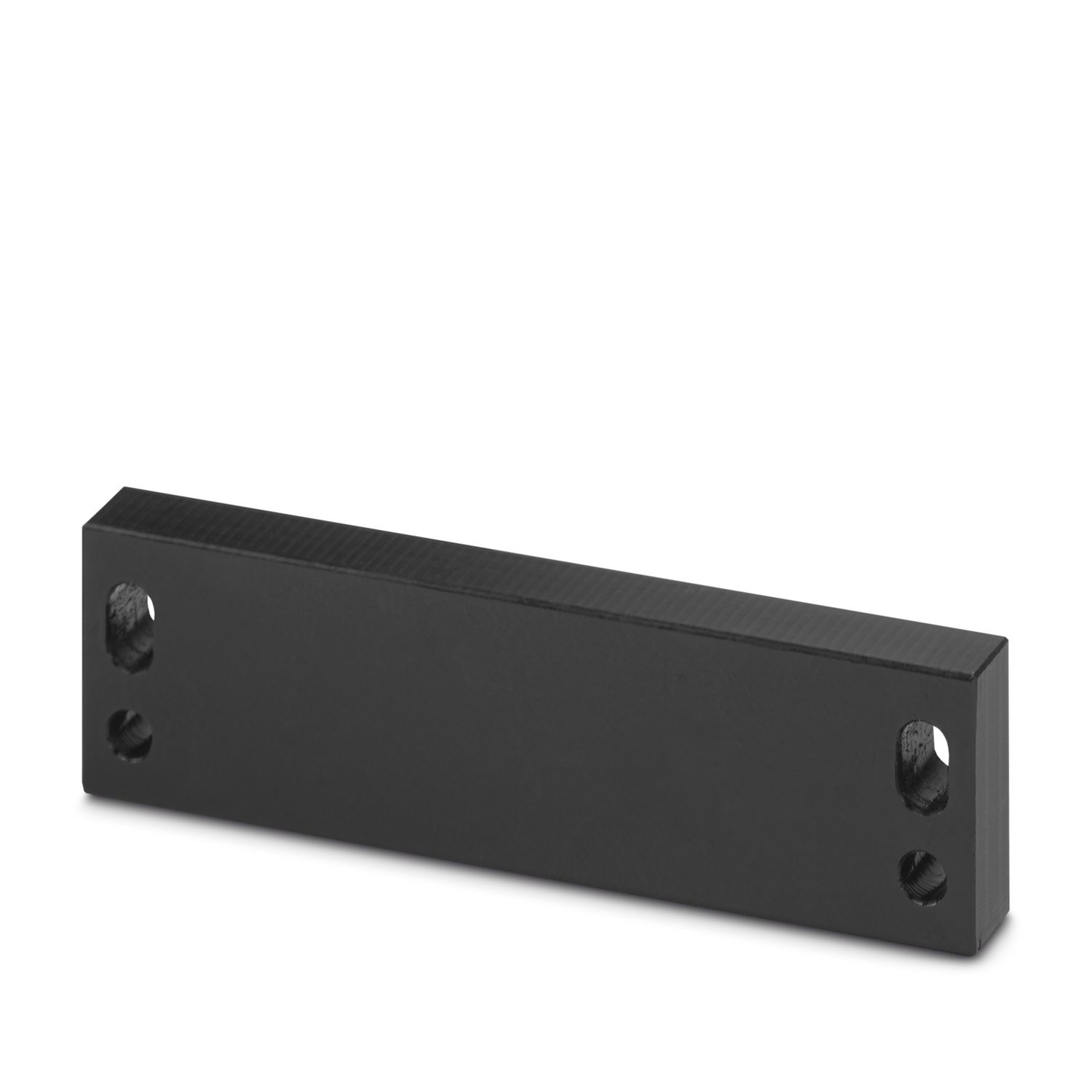

Placas distanciadoras para montaje en material ferrítico disponibles como accesorios
