HC-QA-B 6-ST/PER
-
Inserto de contactos
1678952
Adaptador de bornes HEAVYCON con inserto de machos, serie B6, 6 polos, conexión de tierra a la derecha para el lado izquierdo del armario de distribución, conexión QUICKON; como conectores contrarios pueden utilizarse insertos de contactos con conexión por tornillo, conexión engastada o conexión QUICKON
Detalles de producto
| Generalidades | Para bridas empotradas HEAVYCON ADVANCE y carcasas de montaje HEAVYCON del modelo B6. Como conectores contrarios pueden utilizarse insertos de contactos con conexión por tornillo, conexión engastada o conexión QUICKON. Los conectores deben accionarse sólo sin carga/tensión. |
| Tipo de producto | Adaptador de bornes |
| Construcción | B6 |
| Número de polos | 6 |
| Cara de enchufe | 6+PE |
| Ejecución | para el lado izquierdo del armario de control |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión asignada Contactos de potencia | 230/400 V |
| Tensión transitoria de dimensionamiento | 4 kV |
| Corriente asignada | 16 A |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión QUICKON |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,5 mm² ... 1,5 mm² |
| Sección de conexión AWG | 20 ... 16 |

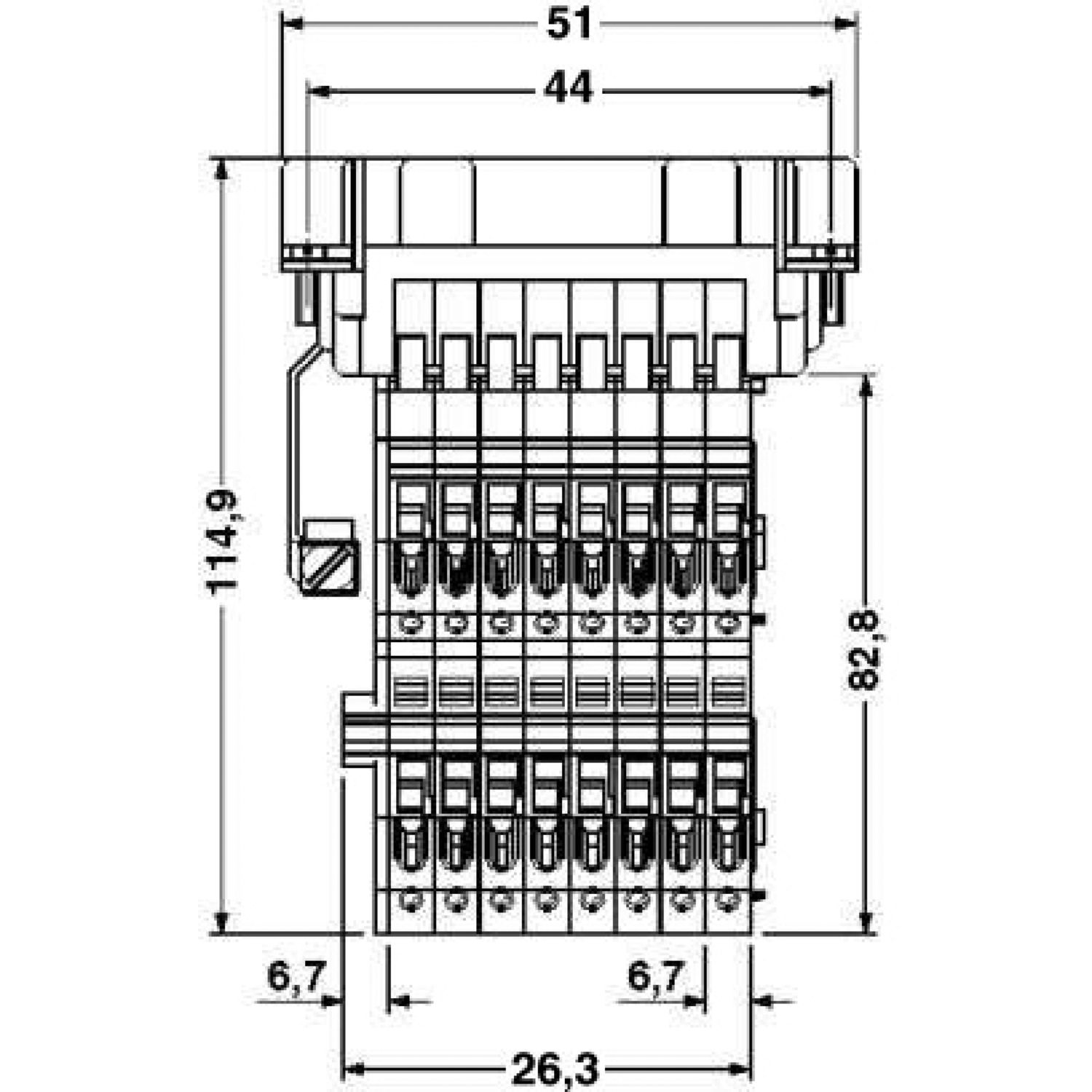

| Esquema de dimensiones |
|
| Anchura | 51 mm |
| Adaptadores de bornes anchos | 26,3 mm |
| Altura | 34 mm |
| Longitud | 114,9 mm |
| Material Aislamiento del conductor | PVC / PE |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA/PC |
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | VDE 0295 cl.1-5 / 0,2 mm |
| Diámetro de conductor incl. aislamiento | 3 mm |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Temperatura para conexión de cables | -25 °C ... 50 °C |
| Indicaciones de montaje | No pueden utilizarse en conectores contrarios con conexión por resorte y conexión Push-in. Al volver a conectar el conductor, éste debe cortarse por encima del último punto de contacto. |
