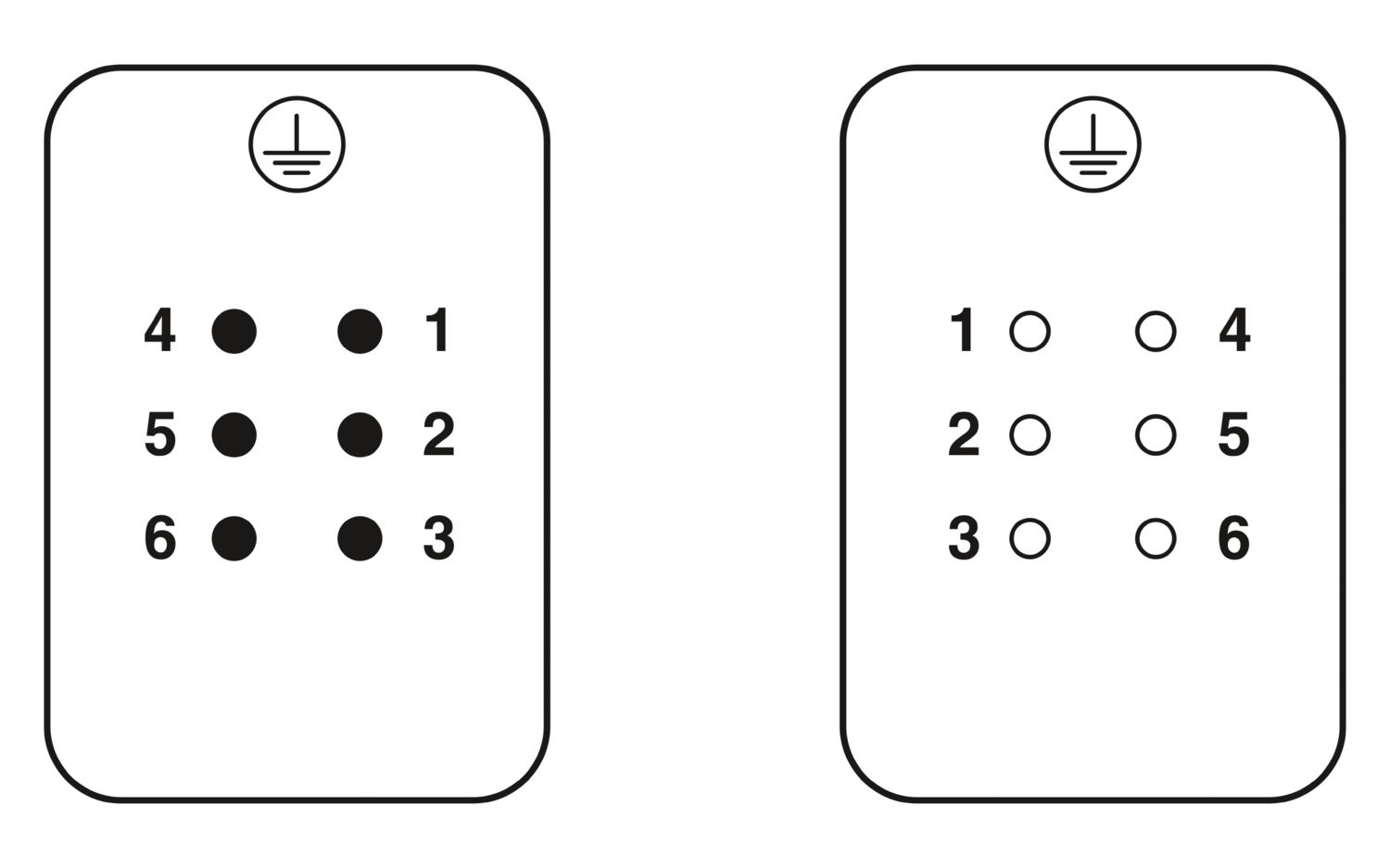

Inserto de hembras, conexión por tornillo con compensador de tracción, señalización 1-x
Detalles de producto
Generalidades
Para carcasa HC-B6
Tipo de producto
Inserto de contactos polos fijos
Construcción
B6
Número de polos
6
Propiedades de aislamiento
Categoría de sobretensión
III
Grado de polución
3
Anchura
34 mm
Altura
37 mm
Longitud
51,5 mm
Tecnología de conexión
Tecnología de conexión
Conexión por tornillo
Conexión según norma
IEC / EN
Conexión de conductores
Sección de conexión
0,5 mm² ... 2,5 mm²
Sección de conexión AWG
20 ... 14
Par de apriete
0,5 Nm
Longitud a desaislar del conductor individual
7 mm
Tensión de dimensionamiento (III/3)
400 V
Tensión transitoria de dimensionamiento
6 kV
Corriente asignada
16 A
Tensión de prueba
3 kV AC
Datos mecánicos
Ciclos de enchufe
≥ 500
Clase de inflamabilidad según UL 94
V0
Material junta
Goma blanda resistente al aceite y bencina
Material contacto
Macizo, mecanizado, aleación de cobre, plateado duro o dorado duro – Contactos de tornillo con dorado duro sobre demanda
Material soporte de contactos
Termoplástico reforzado con fibra de vidrio UL 94 V0
Condiciones ambientales
Temperatura ambiente (servicio)
-40 °C ... 125 °C (Incluido el calentamiento de los contactos)
Normas de construcción y ensayo
DIN VDE 0627/86
DIN VDE 0110/02.79
DIN VDE 0110-1/04.97
IEC 60664-1, DIN IEC 60512
IEC 60352
Comprobaciones
DIN VDE 0627/86
DIN VDE 0110/02.79
DIN VDE 0110-1/04.97
IEC 60664-1, DIN IEC 60512
IEC 60352
Código de artículo
1660287
Unidad de embalaje
10 Unidades
Cantidad mínima de pedido
1 Unidades
Clave de producto
AF7ABC
GTIN
4017918021948
Peso por unidad (incluido el embalaje)
55,2 g
Peso por unidad (sin incluir el embalaje)
51,7 g
Número de tarifa arancelaria
85369010
País de origen
DE
ECLASS
ECLASS-13.0
27440205
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)
Ninguna sustancia con una fracción de masa superior a 0,1 %
