TTC-6P-T3-24DC-I-P
-
Protección enchufable contra sobretensiones tipo 3
1027591
Conector de repuesto para protección contra sobretensiones de tipo 3 de la serie de productos TERMITRAB complete T3. Tensión nominal 24 V.
Detalles de producto
| Generalidades | |
| Observación | CBM: |
| 2905743 CBM E4 24DC/0.5-10A NO-R | |
| 2905744 CBM E8 24DC/0.5-10A NO-R | |
| CBMC: | |
| 2906032 CBMC E4 24DC/1-10A NO | |
| 2908716 CBMC E4 24DC/1-10A NO-C | |
| 2910411 CBMC E4 24DC/1-10A IOL | |
| PTCB: | |
| 2908262 PTCB E1 24DC/1-8A NO | |
| CB E1: | |
| 2800907 CB E1 24DC/10A NO P | |
| 2800914 CB E1 24DC/10A S-R P | |
| 2800928 CB E1 24DC/10A S-C P | |
| 2905805 CB E1 24DC/10A SI-R P | |
| 2905812 CB E1 24DC/10A SI-C P | |
| Tipo de producto | Conector de repuesto |
| Familia de productos | TERMITRAB complete |
| Sistema de alimentación de corriente IEC | DC |
| Construcción | Macho |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Clase de ensayo IEC | III |
| T3 | |
| Tipo EN | T3 |
| Número de puertos | One |
| Tipo de conexión | enchufable |
| Esquema de dimensiones |
|

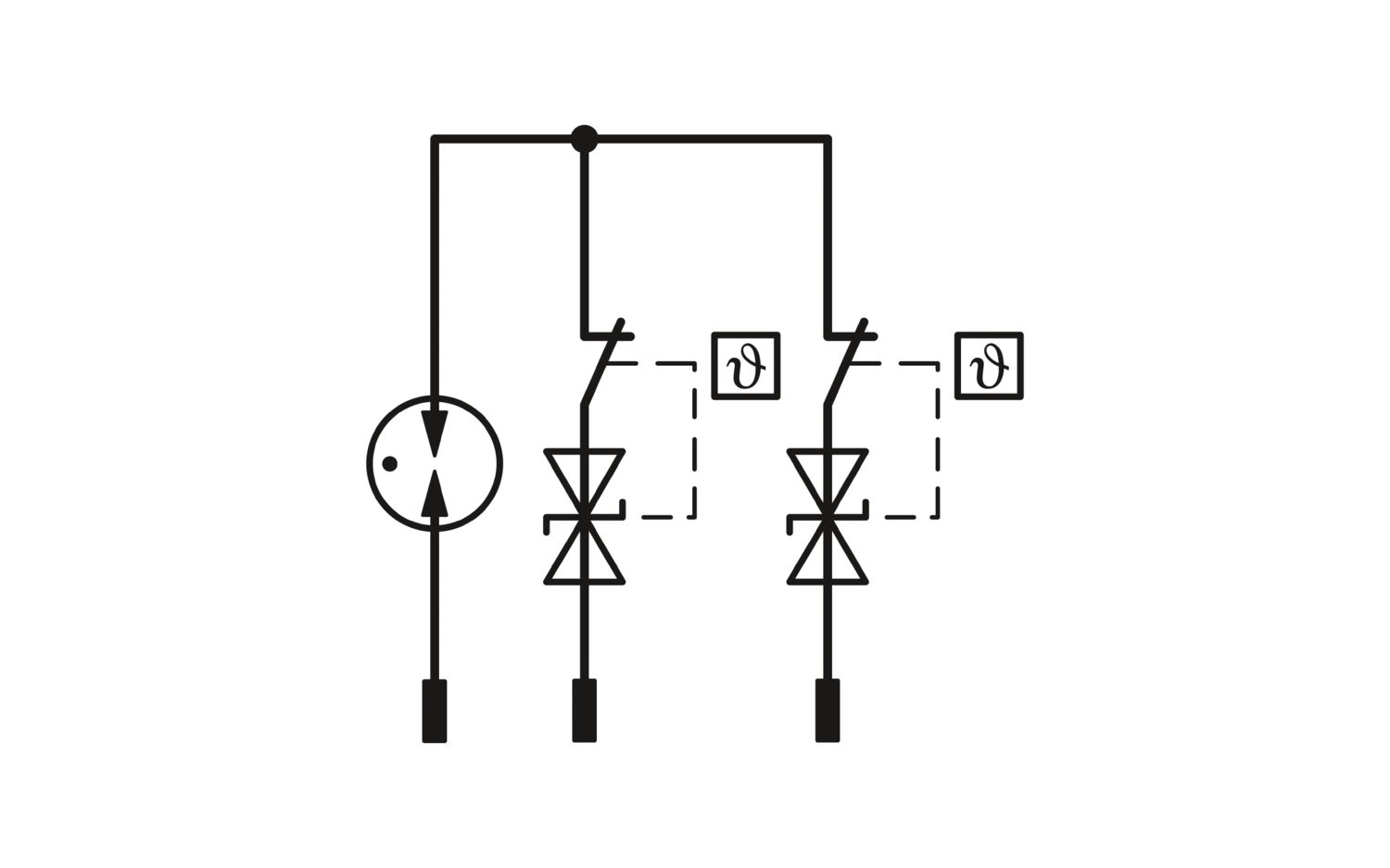

| Anchura | 6,2 mm +0,1 mm |
| Altura | 39 mm |
| Profundidad | 60,3 mm |
| Color | gris claro (RAL 7035) |
| Clase de inflamabilidad según UL 94 | V-0 |
| Valor CTI del material | 600 |
| Material aislante | PBT |
| Material carcasa | PBT |
| Pistas de protección | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Dirección de actuación | 1L-N & N-PE |
| Tensión nominal UN | 24 V DC |
| Tensión constante máxima UC | 30 V DC |
| Corriente de conductor de protección IPE | ≤ 5 µA |
| Corriente transitoria nominal In (8/20) µs | 1 kA |
| Choque combinado UOC | 2 kV (2 Ω) |
| 2 kV (2 Ω) | |
| Nivel de protección Up (DC+) - (DC-) | ≤ 0,09 kV (Uoc= 2 kV) |
| ≤ 0,2 kV (Uoc= 6 kV) | |
| Nivel de protección Up (DC+/DC-) - PE | ≤ 0,7 kV |
| Tiempo de reacción tA (DC+) - (DC-) | ≤ 1 ns |
| Tiempo de reacción tA (DC+/DC-) - PE | ≤ 100 ns |
| Resistencia al cortocircuito ISCCR | 60 A DC (sin fusible previo adicional) |
| 220 A DC | |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 6 A (gG) |
| 10 A (véase el texto indicativo: CBM, CBMC, PTCB, CB E1) |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 6000 m (s. n. m.) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 30g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z) |
| Vibración (en servicio) | 5g (10 ... 150 Hz/20 ciclos/eje/X, Y, Z) |
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| EN 61643-11 | |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 |
| Tipo de montaje | en elemento de base |
Sus ventajas
Ahorro de espacio y costes gracias a la anchura total estrecha de solo 6 mm
Supervisión permanente de los módulos de protección e indicación de estado mecánica con señal remota opcional
Fácil selección para cada requisito en el área de tecnología de medición, control y regulación gracias a la gama completa con propiedades de producto a la medida
Comprobación y documentación sencillas con CHECKMASTER 2 gracias a los módulos de protección enchufables
La señal no se ve perjudicada durante los trabajos de mantenimiento gracias a la conexión y extracción de las protecciones enchufables con neutralidad de impedancia
