ELR W3/ 9-400 S - Electrónica de potencia - 2963569

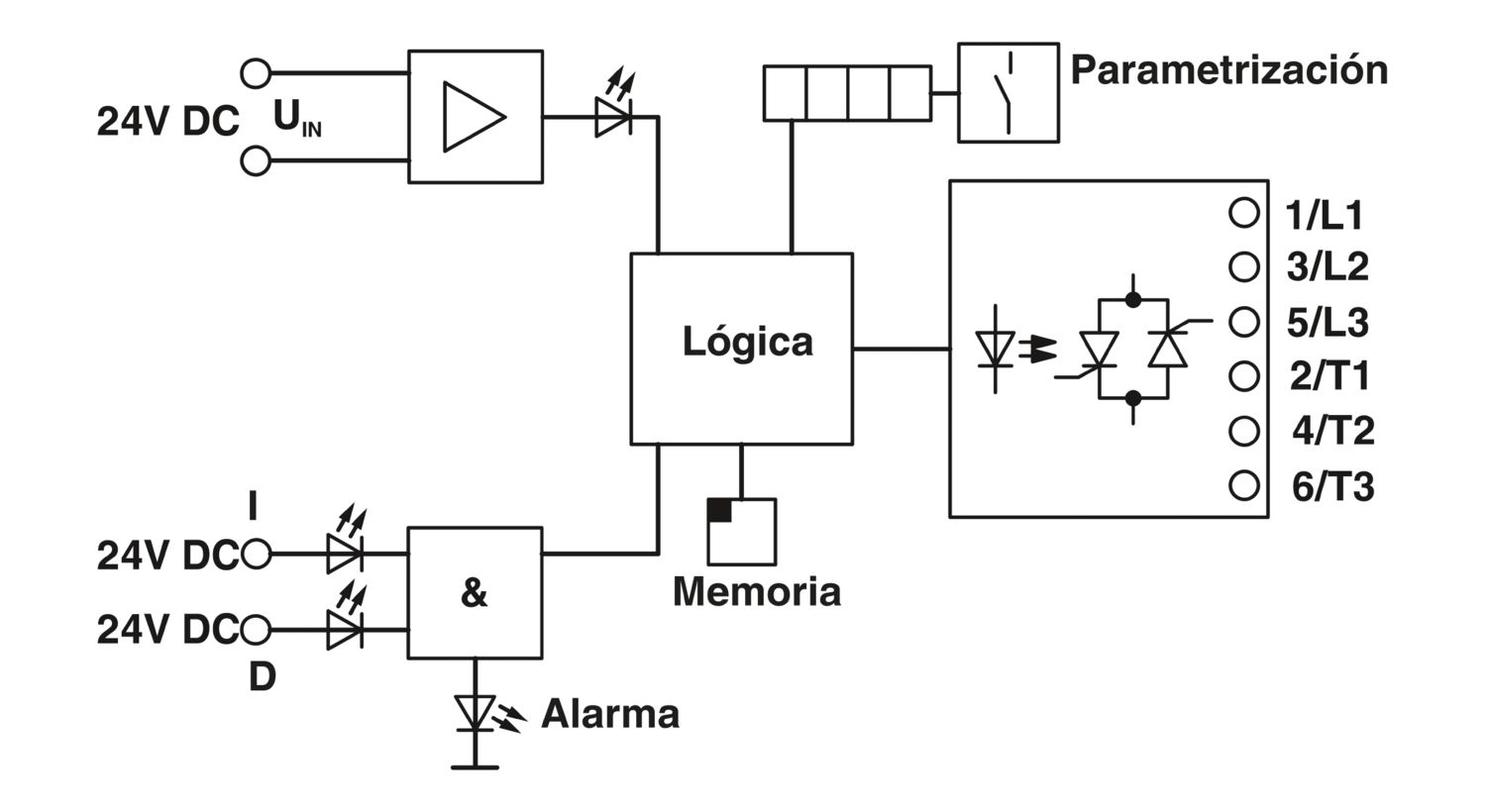

Propiedades del artículo

Tipo de producto	Contactor semiconductor
Modo operativo	Tiempo de trabajo 100 %

Propiedades eléctricas

Número de fases	3
Tipo de red	3 fásicos
Tensión de prueba (Entrada/salida)	2,5 kV (50 Hz, 60 s)

Datos de entrada

Control
Denominación Entrada	Entrada de mando derecha/izquierda
Tensión nominal de alimentación	24 V DC
Margen de tensión de alimentación referido a U_VN	0,8 ... 1,2
Tensión nominal de entrada U_N	24 V DC
Margen de tensión de entrada referido a U_N	0,8 ... 1,2
Margen de tensión de entrada referido a U_N		0,8 ... 1,2
Corriente de reposo	85 mA
Corriente de entrada típica a U_N	5 mA
Tensión de accionamiento de dimensionamiento U_C	24 V DC
Rango de tensión de accionamiento	19,2 V DC ... 28,8 V DC
Margen de tensión referente a U_C	0,8 ... 1,2
Margen de tensión referente a U_C		0,8 ... 1,2
Corriente de accionamiento de dimensionamiento I_C	5 mA
Retardo de conexión máx.	< 35 ms
Retardo de desconexión máx.	< 25 ms
Circuito de protección	Prot. contra inversión de polaridad; Diodo contra inversión de polaridad en serie
Circuito de protección		Prot. contra sobretensiones
Indicación de la tensión de servicio	LED verde
Indicación de errores	LED rojo
Indicación de estado	LED (amarillo)
Frecuencia de conmutación	< 2,5 Hz (con cos φ= 0,5)

Datos de salida

Salida AC
Tensión asignada de funcionamiento U_e	400 V AC
Rango de tensión de servicio	110 V AC ... 433 V AC
Tensión de conmutación máxima	440 V AC (L1/T1)
		440 V AC (L2/T2)
		440 V AC (L3/T3)
Tensión inversa de punta	1000 V
Frecuencia de red	50 Hz
Frecuencia de red		60 Hz
Corriente de carga constante	8 A (ver curva derating)
Rango de corriente de carga	150 mA ... 8 A (a 20 °C Tu, ver Derating)
Corriente de fuga	5 mA (IL1, en estado desconectado)
		3 mA (IL2, en estado desconectado)
		3 mA (IL3, en estado desconectado)
Tensión residual	típ. 1,5 V (Con IL)
Corriente transitoria	230 A (tp = 10 ms, a 25 °C)
Integral de carga límite	265 A²s
Circuito de protección	Módulo RC; Módulo RC
Circuito de protección		Prot. contra sobretensiones
Limitación de sobretensiones	> 690 V

Datos de conexión

Circuito de mando
Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,2 mm² ... 6 mm²
Sección de conductor flexible	0,2 mm² ... 4 mm²
Sección de conductor AWG	24 ... 10
Circuito de carga
Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,2 mm² ... 6 mm²
Sección de conductor flexible	0,2 mm² ... 4 mm²
Sección de conductor AWG	24 ... 10

Señalización

Indicación de estado	LED (amarillo)
Indicación de la tensión de servicio	LED verde
Indicación de errores	LED rojo

Dimensiones

Datos del material

Color	verde (RAL 6021)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-20 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)	-20 °C ... 70 °C

Normas y especificaciones

Montaje

Código de artículo	2963569
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	DK7222
Página del catálogo	Página 44 (C-5-2019)
GTIN	4017918922498
Peso por unidad (incluido el embalaje)	789,5 g
Peso por unidad (sin incluir el embalaje)	663,72 g
Número de tarifa arancelaria	85364900
País de origen	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
