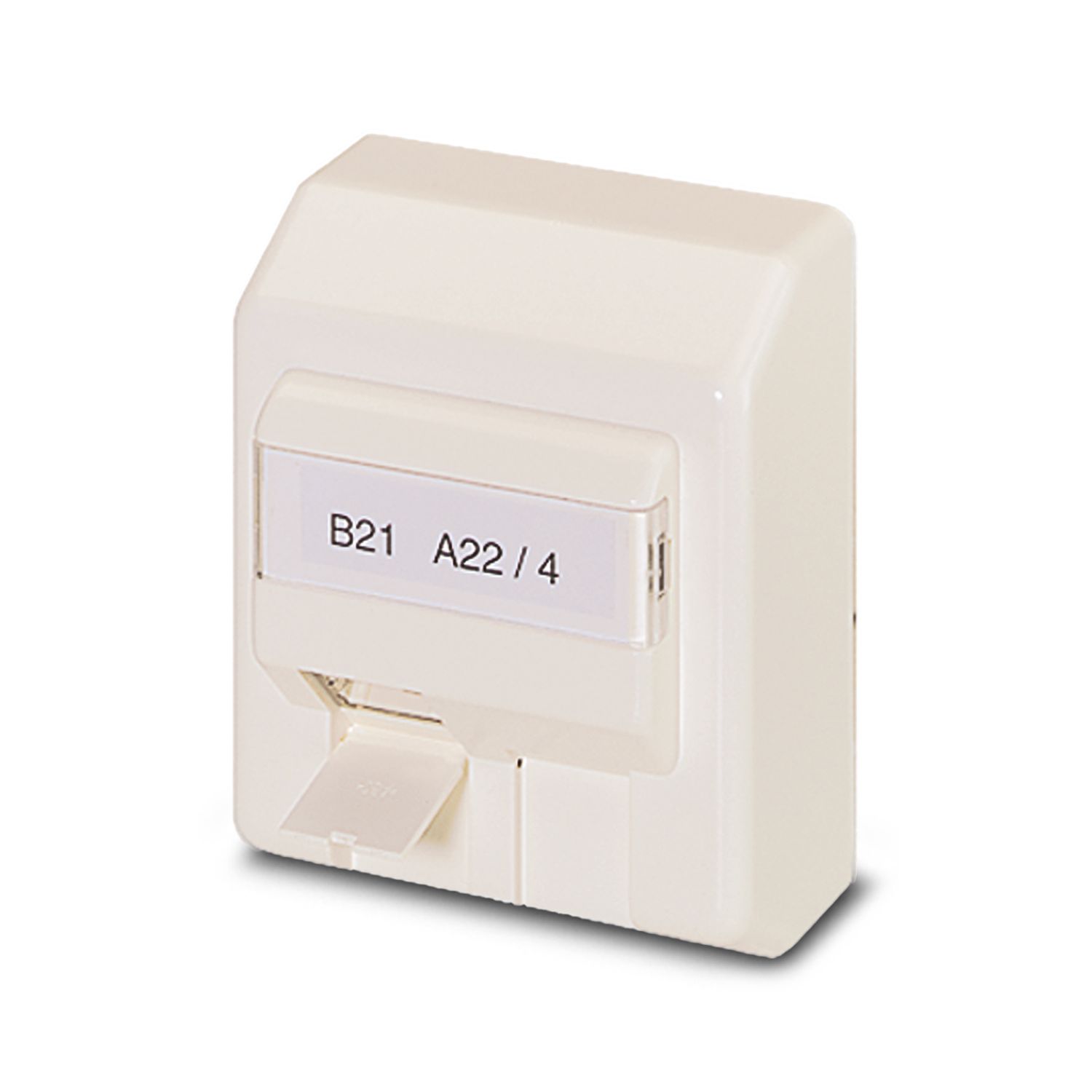

WT-RJ 45/FDDI-AP - Dispositivo de protec. contra sobretensiones - 2818614

Propiedades del artículo

Clase de ensayo IEC	C2
	C3
Clase de exigencias VDE	C2
	C3
Construcción	Toma de corriente para montaje sobre revoque

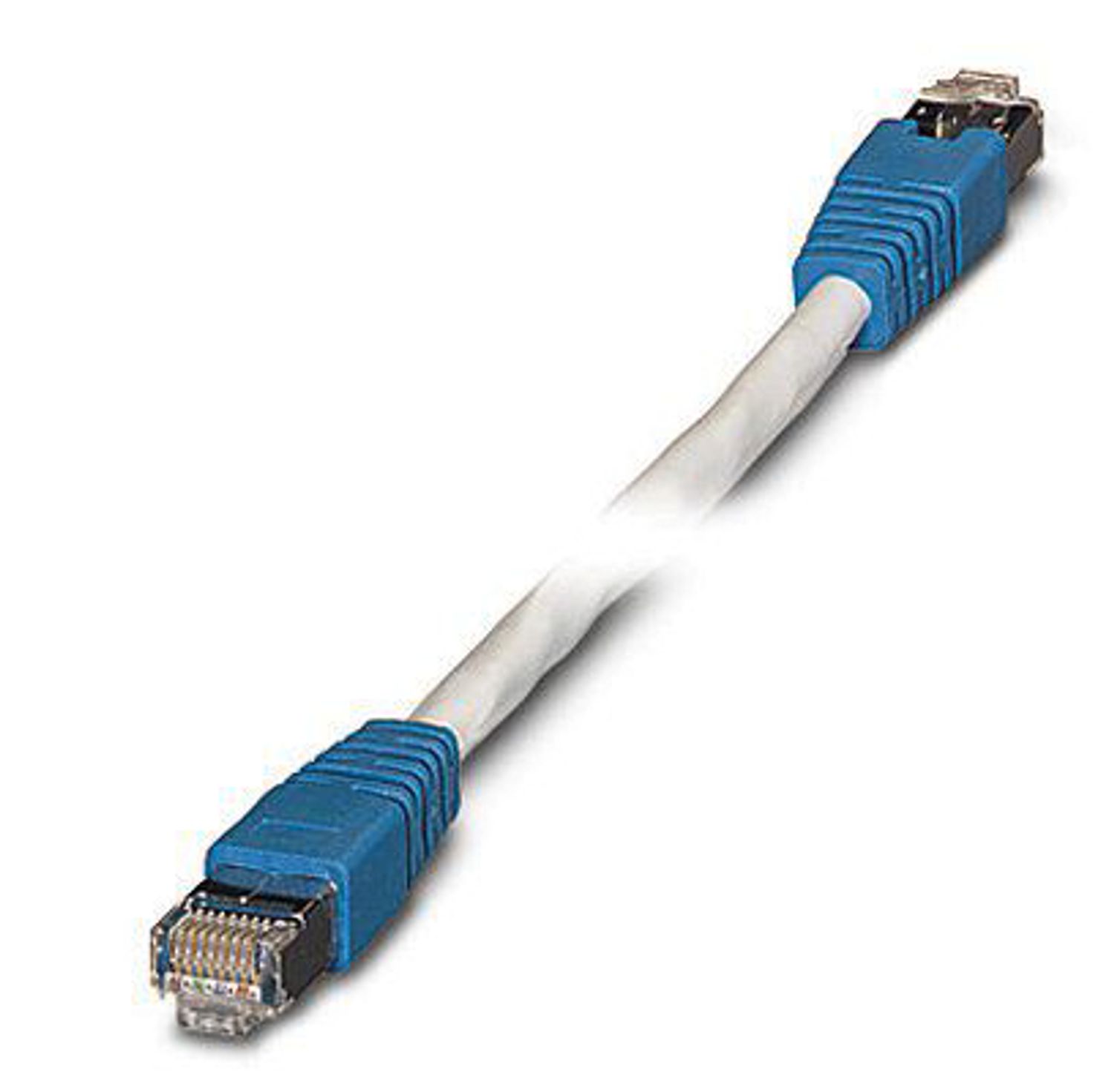

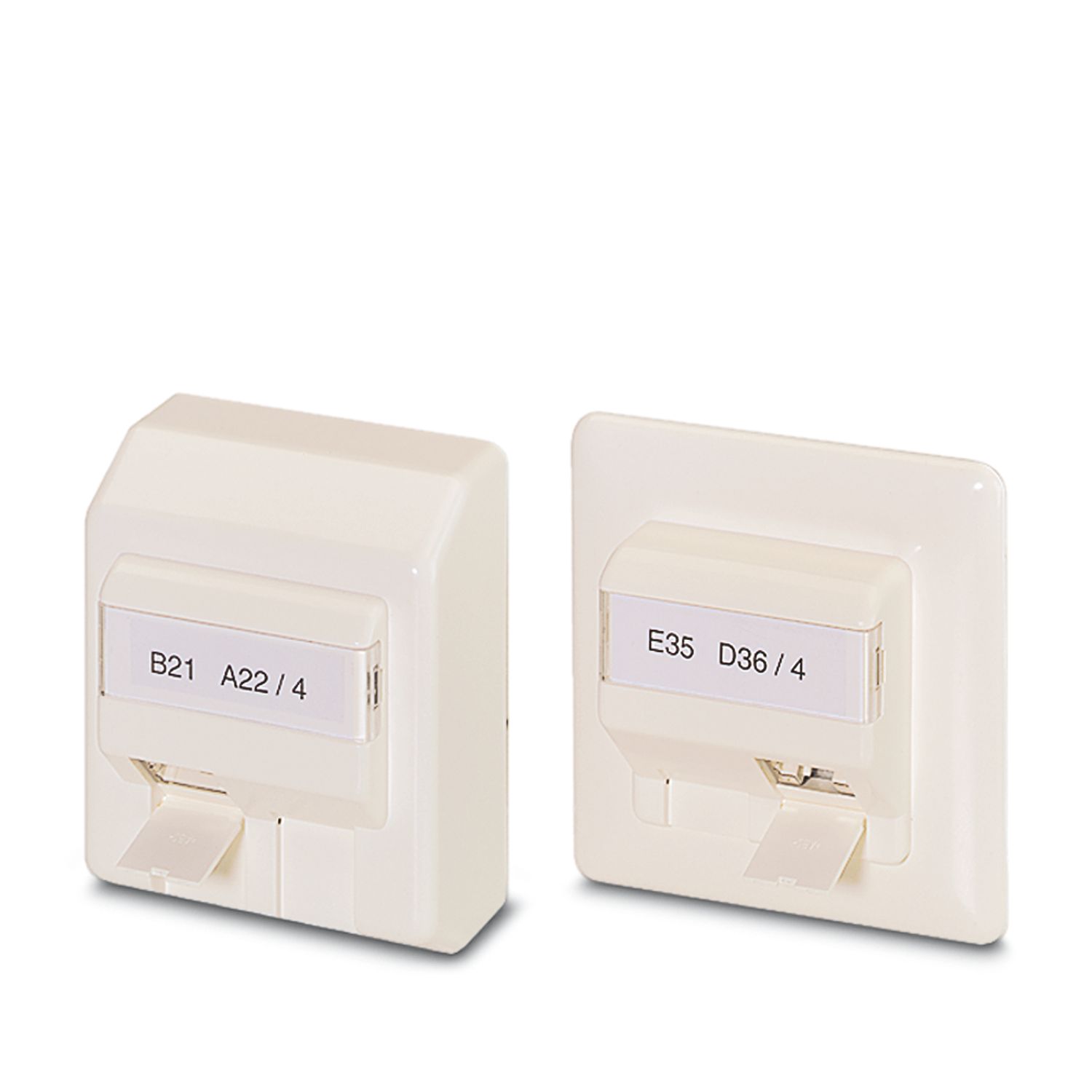

Contenido en el kit	2838953 WT-RJ 45/FDDI-ETH/AP-SET

Datos de conexión

Tipo de conexión	Borne de conexión por desplazamiento de aislamiento & RJ45

Dimensiones

Propiedades mecánicas

Datos mecánicos
Pared lateral abierta	No

Circuito de protección

Dirección de actuación	Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground
Tensión constante máxima U_C (de hilos a tierra)	11 V DC
Corriente activa de servicio I_Ca U_C	≤ 300 µA
Corriente de conductor de protección I_PE	≤ 5 µA
Corriente de descarga nominal I_n (8/20) µs (conductor-conductor)	350 A
Corriente transitoria nominal I_n (8/20) µs (conductor-tierra)	2,5 kA
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike	≤ 14 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike	≤ 700 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática	≤ 14 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática	≤ 700 V
Tensión residual para I_n (conductor-conductor)	≤ 44 V
Tensión residual para I_n (conductor-tierra)	≤ 90 V
Nivel de protección U_p (conductor-conductor)	≤ 30 V
Nivel de protección U_p (conductor-tierra)	≤ 700 V
Tiempo de reacción t_A (conductor-conductor)	≤ 500 ns
Tiempo de reacción tA (conductor-tierra)	≤ 100 ns
Atenuación de inserción aE, asim.	0,55 dB (hasta 100 MHz, sistema de 100 Ω)
Frecuencia límite fg (3 dB), sim. en el sistema de 100 Ω	> 100 MHz
Capacidad (hilo-hilo)	18 pF
Capacidad (hilo-tierra)	1 pF (1 MHz)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-40 °C ... 80 °C

Normas y especificaciones

Clase de exigencias VDE	C2
	C3
Normas Especificación Técnica de la información
Normas/especificaciones	Draft IEC 64644-1
	E VDE 0845-3-1
	EN 50173
	Draft IEC 64644-1
	E VDE 0845-3-1
	EN 50173

Montaje

Código de artículo	2818614
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	CL3231
GTIN	4017918159436
Peso por unidad (incluido el embalaje)	208,8 g
Peso por unidad (sin incluir el embalaje)	208,8 g
Número de tarifa arancelaria	85363010
País de origen	DE

WT-RJ 45/FDDI-AP - Dispositivo de protec. contra sobretensiones

2818614

EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
