CN-LAMBDA/4-2.25-BB
-
Dispositivo de protec. contra sobretensiones
2801057
Adaptador con tecnología Lambda/4 como protección contra sobretensiones para interfaces de señales coaxiales. Conexión: Conectores N hembra-hembra
Detalles de producto
| Tipo de producto | Protección contra sobretensiones para instal. emisoras y receptoras |
| Clase de ensayo IEC | C2 |
| C3 | |
| D1 | |
| Construcción | Adaptador |
| Número de polos | 1 |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Tipo de conexión | N-Connector 50 Ω |
| Par de apriete | 1,5 Nm |
| Esquema de dimensiones |
|
| Anchura | 25 mm |
| Altura | 77,5 mm |
| Longitud | 78,7 mm |
| Color | color níquel |
| negro (RAL 9005) | |
| Material carcasa | HPb59-1 |
| Material superficie de la carcasa | Cu-Sn-Zn |
| Material superficie del contacto | Au |
| Material Conductor interior | QSn6.5-0.1 |
| Material Superficie Conductor interior | Oro |
| Material Cuerpo aislante | PTFE |
| Material contacto elástico | QSn6.5-0.1 |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Dirección de actuación | Line-Shield/Earth Ground |
| Corriente asignada | 5 A (25 °C) |
| Corriente transitoria nominal In (8/20) µs (conductor-tierra) | 50 kA |
| Corriente transitoria nominal In (8/20) µs (conductor-pantalla) | 50 kA |
| Corriente transitoria de impulso Iimp (10/350) µs | 20 kA |
| Corriente transitoria suma (8/20) µs | 60 kA |
| Corriente transitoria suma (10/350) µs | 20 kA |
| Corriente de descarga total ITotal (8/20) µs | 60 kA |
| Corriente transitoria Imáx. (8/20) µs máximo (conductor-tierra) | 60 kA |
| Corriente transitoria Imáx. (8/20) µs máximo (conductor-pantalla) | 60 kA |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 1 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-pantalla) spike | ≤ 1 V |
| Nivel de protección Up (conductor-tierra) | ≤ 5 V (C1 - 1 kV / 500 A) |
| ≤ 25 V (C2 - 10 kV / 5 kA) | |
| ≤ 18 V (6 kV / 3 kA) | |
| Nivel de protección Up (conductor-blindaje) | ≤ 5 V (C1 - 1 kV / 500 A) |
| ≤ 25 V (C2 - 10 kV / 5 kA) | |
| ≤ 18 V (6 kV / 3 kA) | |

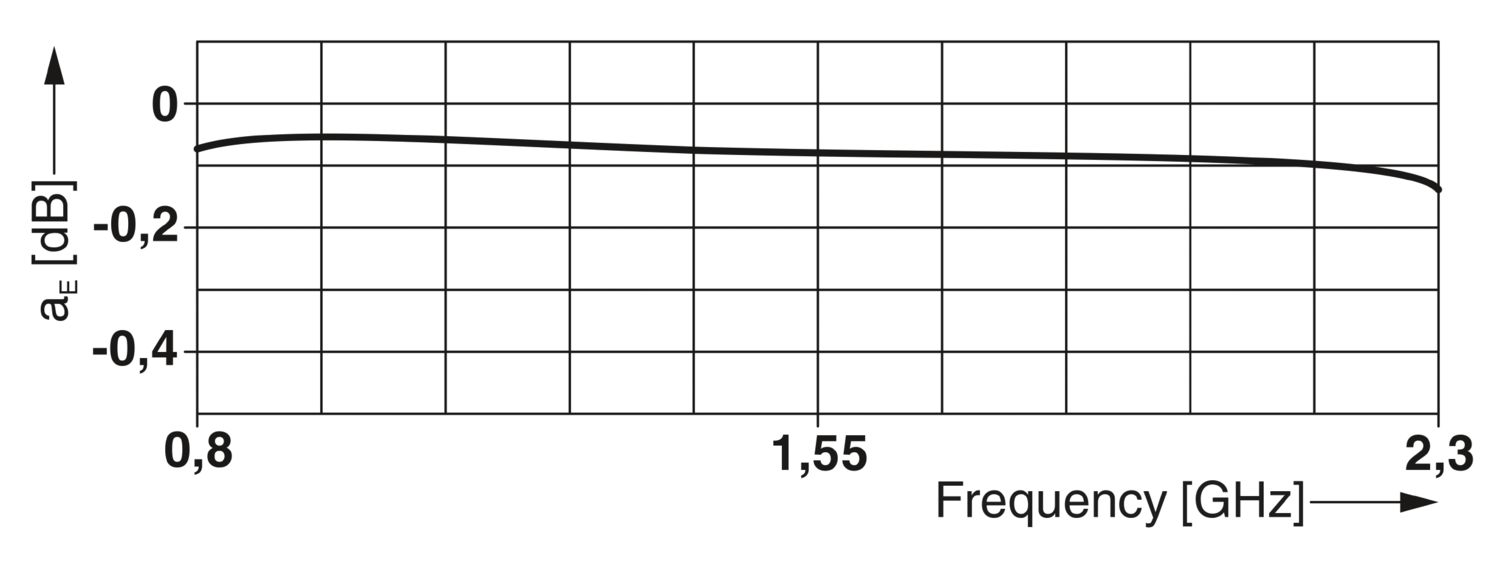

| Atenuación de inserción aE, asim. | típ. 0,1 dB |
| Gama de frecuencias | 0,8 GHz ... 2,25 GHz |

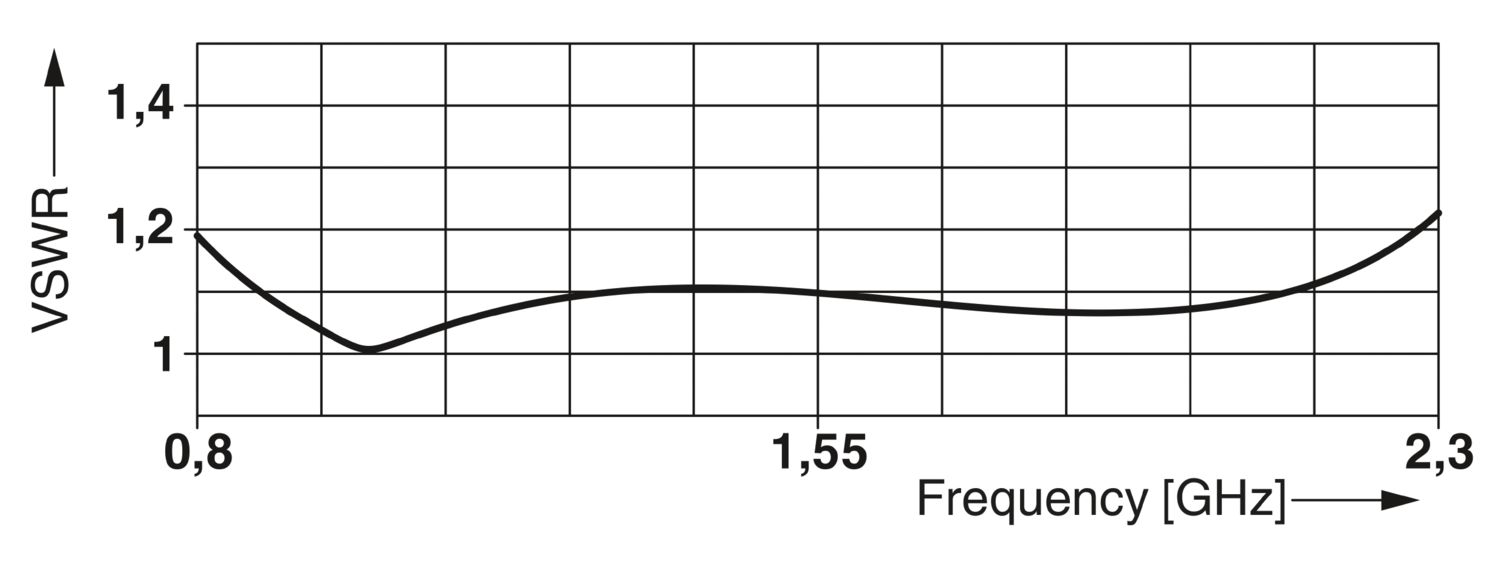

| Relación de ondas estacionarias VSWR en el sistema de 50 Ω | típ. 1,20 |
| máx. 1,25 | |
| Potencia HF admisible Pmáx con VSWR=xx (sistema de 50 ohmios) | ≤ 500 W |
| ≤ 4 kW (pico) | |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| D1 - 2,5 kA |
| Condiciones ambientales | |
| Índice de protección | IP68 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| Altitud | 2000 m |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | IEC 60664-1 |
| Normas/disposiciones | IEC 61643-21/A1 |
| Observación | 2008 |
| Normas/disposiciones | EN 61643-21/A1 |
| Observación | 2009 |
| Tipo de montaje | Adaptación de conexión específica |
