Contacto crimpado, diámetro de contacto: 4 mm, mecanizado, Macho, material contacto: Aleación de cobre, superficie de contacto: plateado, sección de conexión: 10 mm2 ... 10 mm2, AWG 8 ... 8
Detalles de producto
Generalidades
para soportes de contacto HC-M-02, HC-M-03, HC-M-03/04, HC-M-04, HC-Q02, HC-Q03, HC-Q04 y HC-COM-Q4/2
Indicaciones de montaje
La calidad de una conexión engastada la determina la norma DIN EN 60352-2.
Tipo de producto
Contacto engastado
Serie
HC-M-03
HC-M-03/04
HC-M-04
HC-K
HC-M-02
HC-HS
HC-COM
Ejecución
Contacto macho individual
Tipo de material del contacto
mecanizado
Tipo de conexión
Conexión crimpada
Tipo de conexión del contacto
Macho
Tecnología de conexión
Conexión crimpada
Sección de conexión
10 mm² ... 10 mm²
Sección de conexión AWG
8 ... 8
Longitud a desaislar del conductor individual
18 mm (para Ø conductor ≥ 6,4 mm)
15 mm (para Ø conductor ≥ 4,3 mm)
Sección de conductor flexible
10 mm² ... 10 mm²
Sección de conductor AWG
8 ... 8
Material contacto
Aleación de cobre
Material superficie del contacto
plateado
Parámetros mecánicos

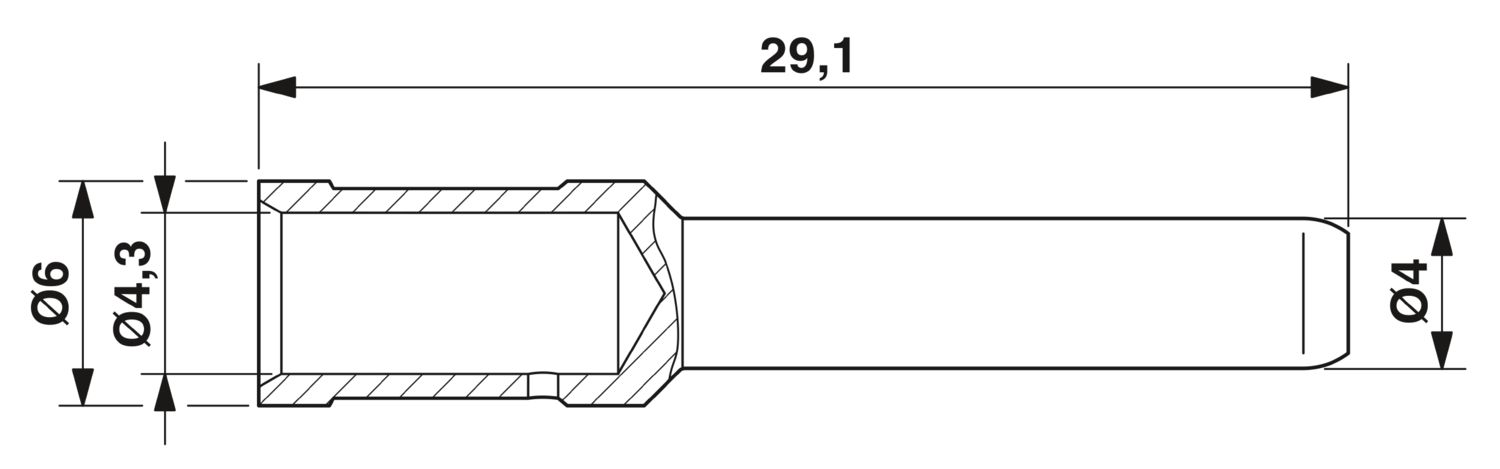

Diámetro de contacto
4 mm
Datos mecánicos
Ciclos de enchufe
≥ 500
Condiciones ambientales
Temperatura ambiente (servicio)
-40 °C ... 125 °C
Código de artículo
1586198
Unidad de embalaje
25 Unidades
Cantidad mínima de pedido
25 Unidades
Clave de producto
AF7AIE
Página del catálogo
Página 511 (C-2-2019)
GTIN
4046356360234
Peso por unidad (incluido el embalaje)
3,116 g
Peso por unidad (sin incluir el embalaje)
3,06 g
Número de tarifa arancelaria
85366990
País de origen
DE
ECLASS
ECLASS-13.0
27440204
ETIM
ETIM 9.0
EC000796
UNSPSC
UNSPSC 21.0
39121500
EU RoHS
Cumple los requisitos de la Directiva RoHS
Sí
(Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)
Ninguna sustancia con una fracción de masa superior a 0,1 %
