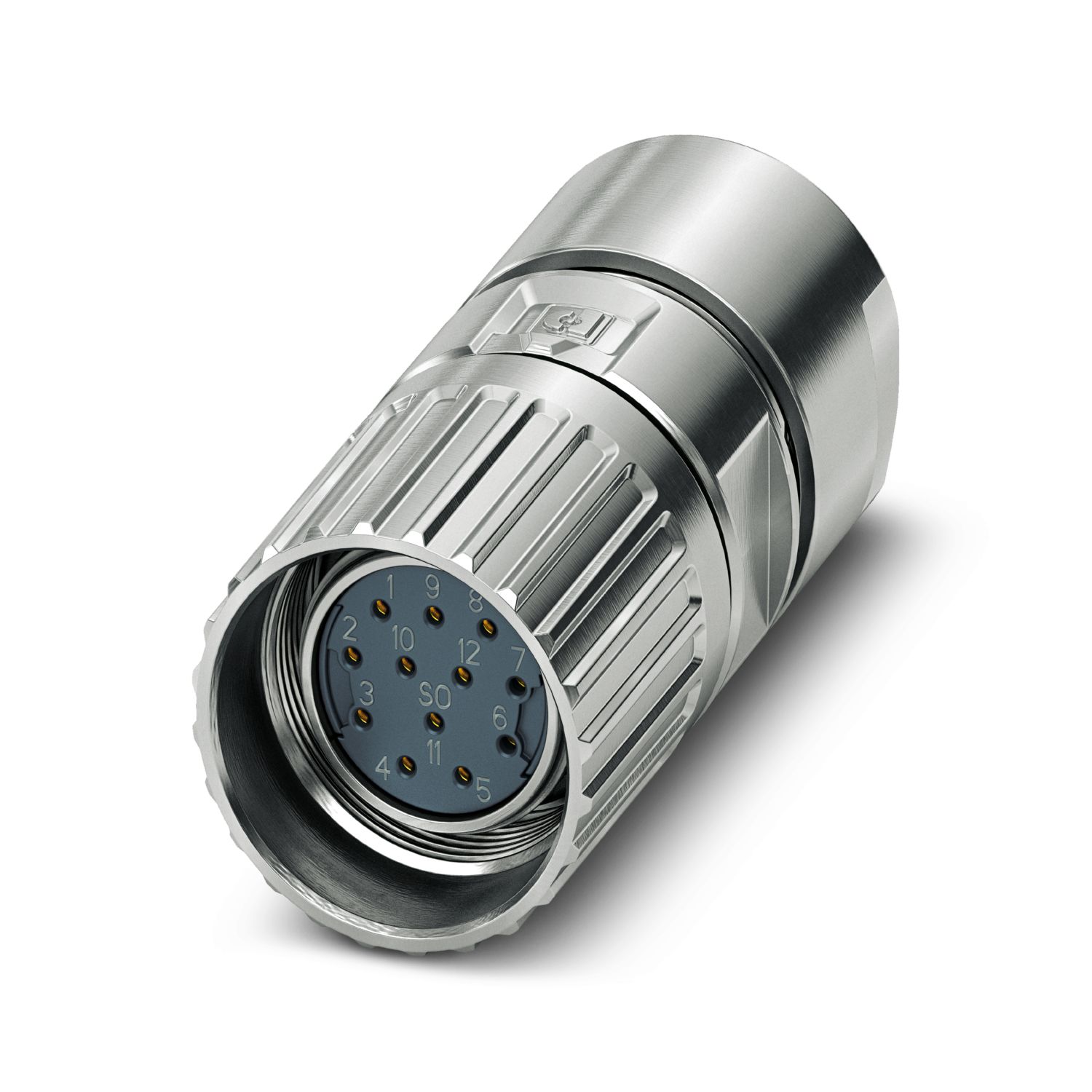

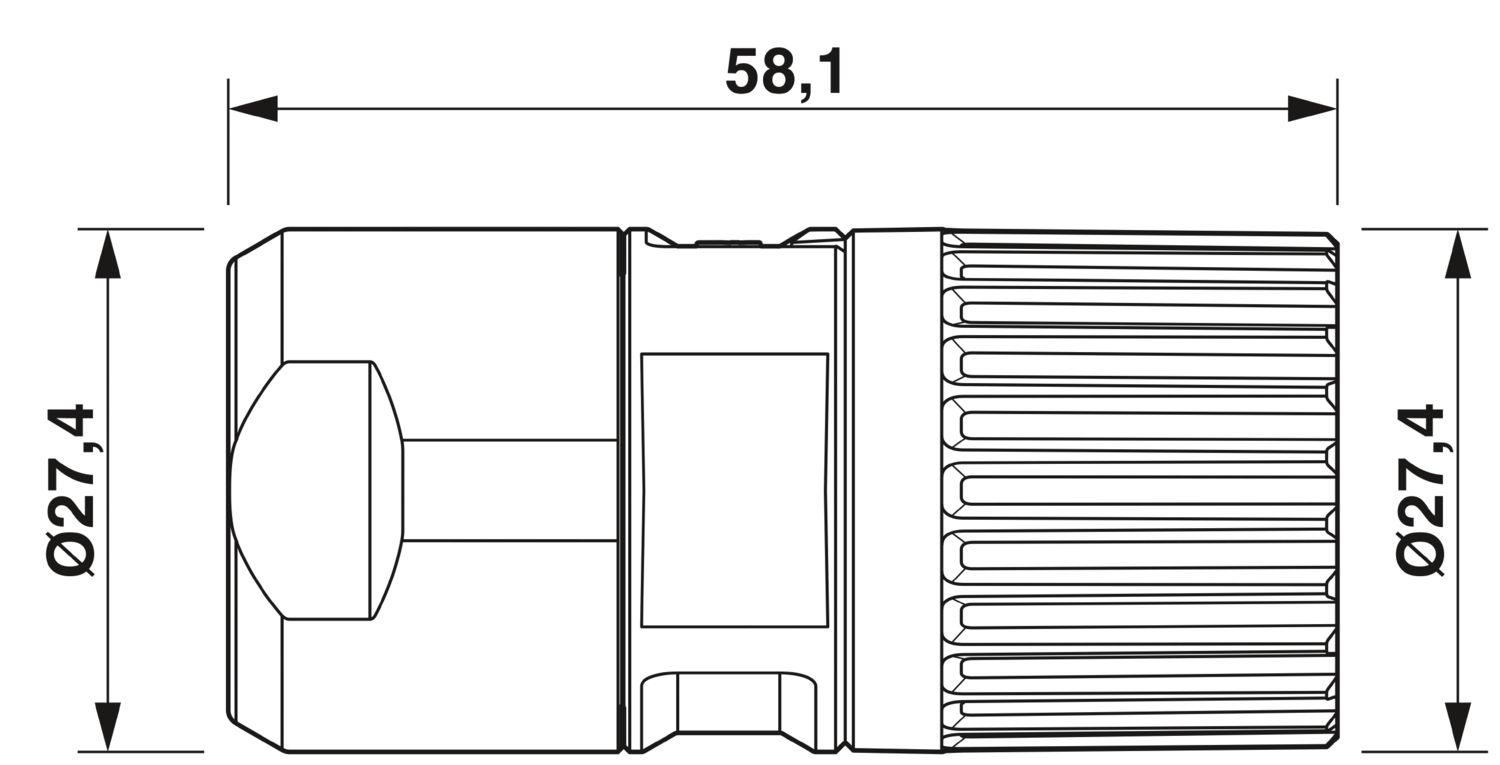

M23-12S1N8A8003 - Conector para cables

1629214

M23, Conector para cables, serie: M23 PRO, recto, apantallado: sí, Bloqueo por tornillo, Nº de polos: 12, Sentido de giro: Estándar, tipo de conexión del contacto: Hembra, Conexión crimpada, rango de diámetro de cable: 6 mm ... 10 mm, codificación: N, El artículo no contiene plomo según la directiva RoHS II sin la excepción 6c (Pb< 0,1 %)

Indicación de pedido:	Pedir los contactos engastados de 12 x 1 mm por separado
Indicación de seguridad
Indicaciones de seguridad	ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales.
	• ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos.
	• ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia.
	• Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones.
	• En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno.
	• Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada.
	• Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products).
	• El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes.
	• Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra
	• Compruebe que la tierra funcional o de protección esté correctamente conectada.
	• Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3
	• Utilice únicamente la herramienta que recomienda Phoenix Contact
	• Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products.
	• Utilice los conectores solo completamente enchufados y bloqueados.
	• Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas.
	• Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo.
	• El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12).

Tipo de producto	Conector circular (lado del cable)

Conexión 1
Construcción cabecera	Hembra de conexión
Cuerpo aislante
Observación	Indicación de pedido: Los contactos engastados Ø 1 mm deben pedirse por separado
Codificación	N
Ciclos de enchufe	100
Tipo de conexión	Conexión crimpada
Tipo de conmutación del contacto	Hembra
Aplicación	Señal
Número de polos	12
Sentido de giro	Estándar

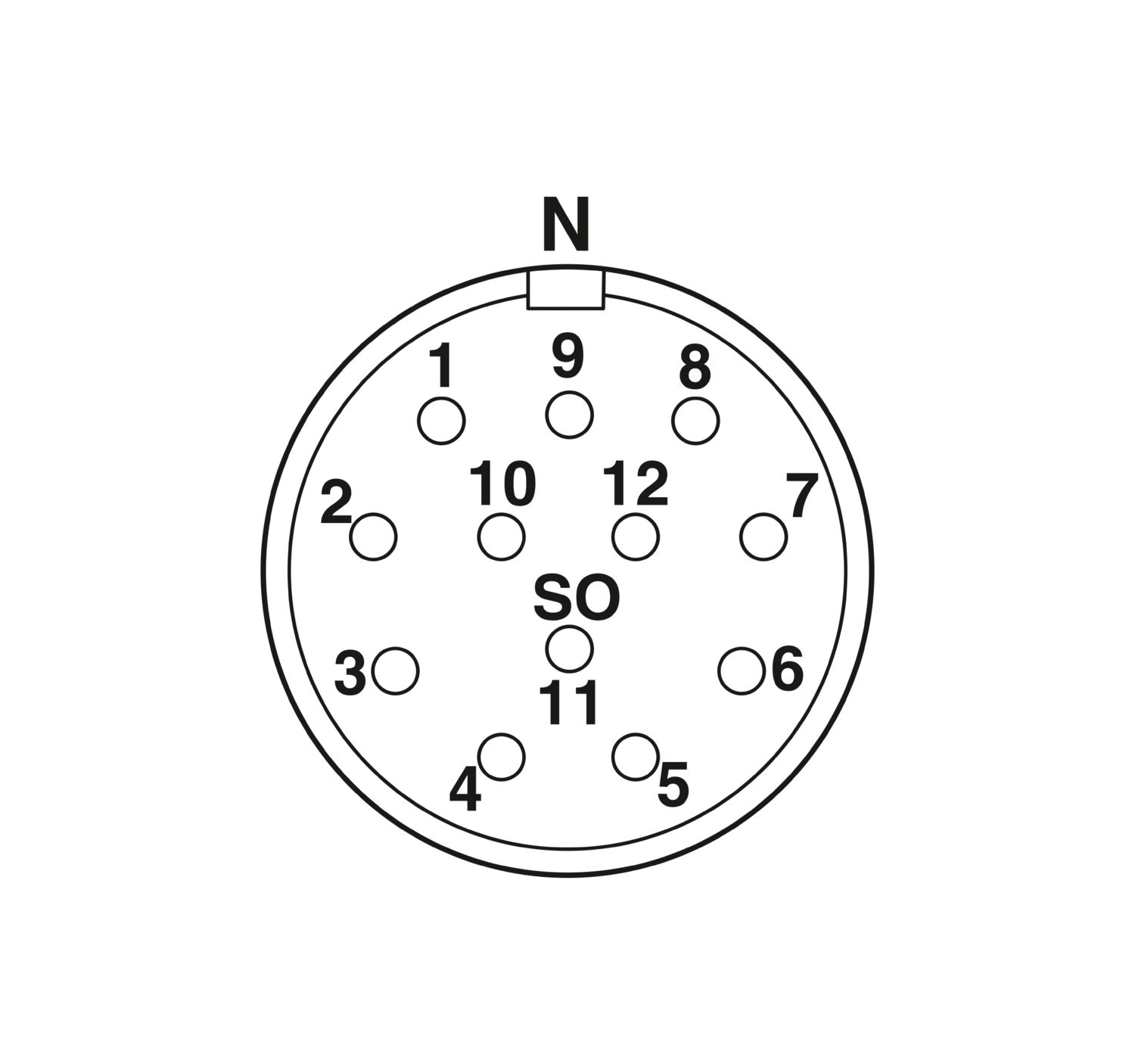

Cara de enchufe	12
Número Contacto (Contactos de señal)	12
Diámetro Contacto (Contactos de señal)	1 mm
Sección de hilo trenzado min. Contacto (Contactos de señal)	0,08 mm²
Sección de hilo trenzado máx. Contacto (Contactos de señal)	1 mm²
Corriente nominal por contacto de señal	8 A (en caso de sección de conexión máx.)
Tensión nominal Contacto (Contactos de señal)	150 V
Tensión transitoria de dimensionamiento	2,5 kV
Categoría de sobretensiones	III
Grado de polución	3
Altura de montaje	2000 m
Carcasa
Tipo de rosca	M23
Tipo de bloqueo	Bloqueo por tornillo
Prensaestopas Pg	sin
Material carcasa	GD-Zn
Índice de protección (insertado)	IP66/IP68 (2 m / 24 h) IP69K
Junta
Diámetro exterior del cable	6 mm ... 10 mm
Material junta	FKM

Condiciones ambientales

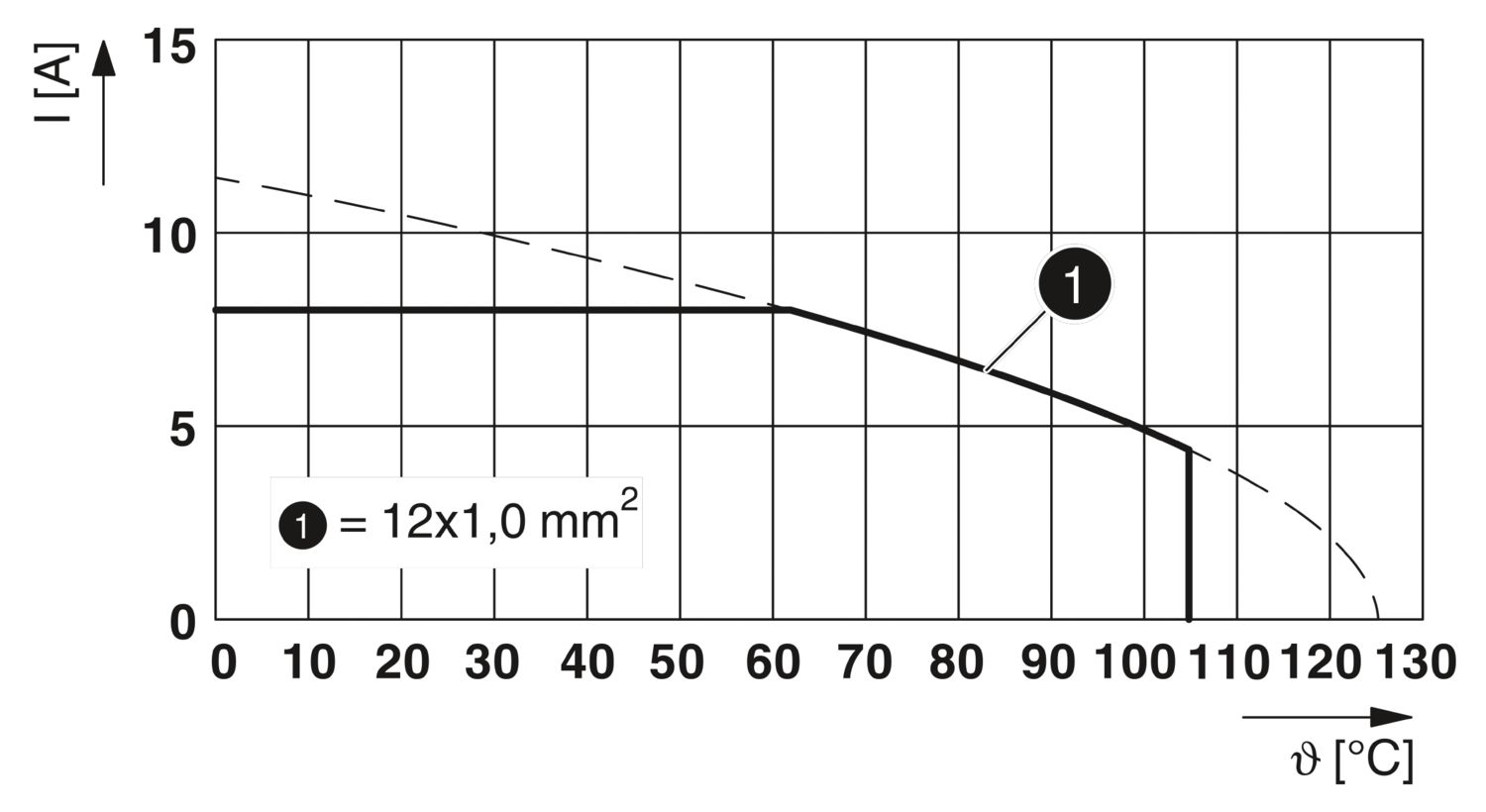

Temperatura ambiente (servicio)	-40 °C ... 105 °C (véase derating)
Temperatura permanente	125 °C (DIN EN 60512-9-2 / 1000 h)

Código de artículo	1629214
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	ABRABA
Página del catálogo	Página 76 (C-2-2019)
GTIN	4055626618470
Peso por unidad (incluido el embalaje)	117 g
Peso por unidad (sin incluir el embalaje)	101,341 g
Número de tarifa arancelaria	85366990
País de origen	DE

Productos compatibles

Accesorios

Sus ventajas

Soluciones compatibles con todos los fabricantes para bloqueos rápidos y estándar

Fiable con las condiciones más duras: conector industrial con frenos de vibración

Diseño moderno y claro para una alta comodidad de manejo

Confección de cables sencilla y rentable: apantallamiento uniforme de M17 a M40
