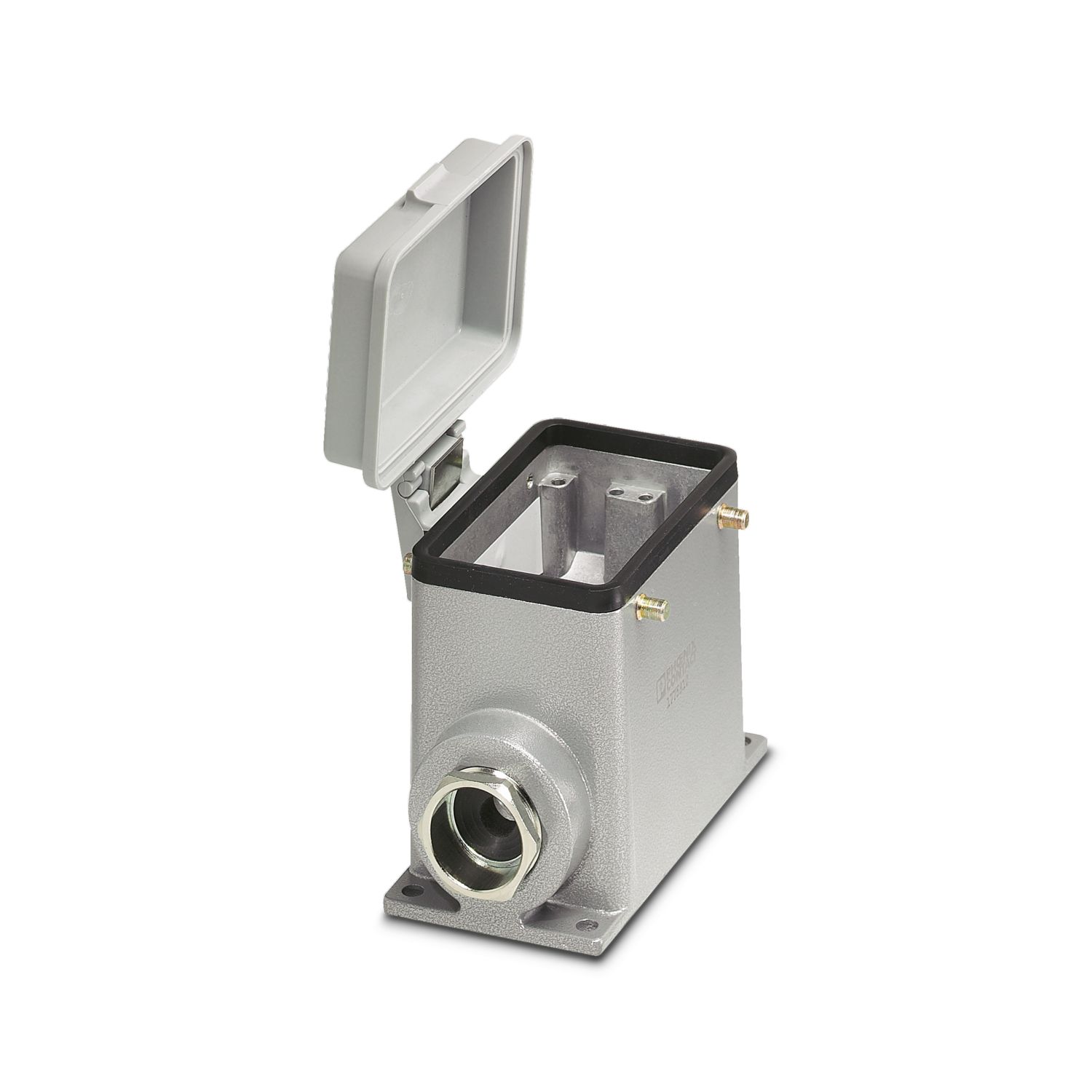

HC-D 50-SFQD/2PG21
-
Carcasa
1775923
Carcasa zócalo, para brida transversal, altura 97 mm, con prensaestopas, 2x Pg21, con tapa protectora
Detalles de producto
| Generalidades | para insertos de contactos HC-D25, A16/A32 |
| Tipo de producto | Carcasa con bloqueo por brida |
| Tipo de carcasa | Carcasa de superficie |
| Aplicación | Estándar |
| Construcción | D50 |
| Número de salidas de cable | 2 |
| Tipo de atornillado | 2x Pg21 |
| Tapa de protección | sí |
| Apantallado | no |
| Salida de cables | lateral |
| Prensaestopas Pg | con |
| Esquema de dimensiones |
|
| Anchura | 59 mm |
| Altura | 81 mm |
| Longitud | 106 mm |
| Ancho entre caras-Tuerca de unión | 28 mm |
| Material Conexión por tornillo | Latón, niquelado |
| Material junta Junta del cable | NBR |
| Material carcasa | Fundición de aluminio a presión |
| Material superficie de la carcasa | Recubrimiento de polvo, gris |
| Material tapa protectora | PA |
| Datos mecánicos | |
| Tipo de atornillado | 2x Pg21 |
| Tipo de bloqueo | Pin |
| Diámetro exterior del cable Cable 1 | 10 mm ... 19 mm (Cable 1) |
| Diámetro exterior del cable Cable 2 | 10 mm ... 19 mm (Cable 2) |
| Diámetro exterior del cable | 10 mm ... 19 mm (Cable 1) |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
