HC-B 24-SFQD-67/M1M25
-
Carcasa
1586992

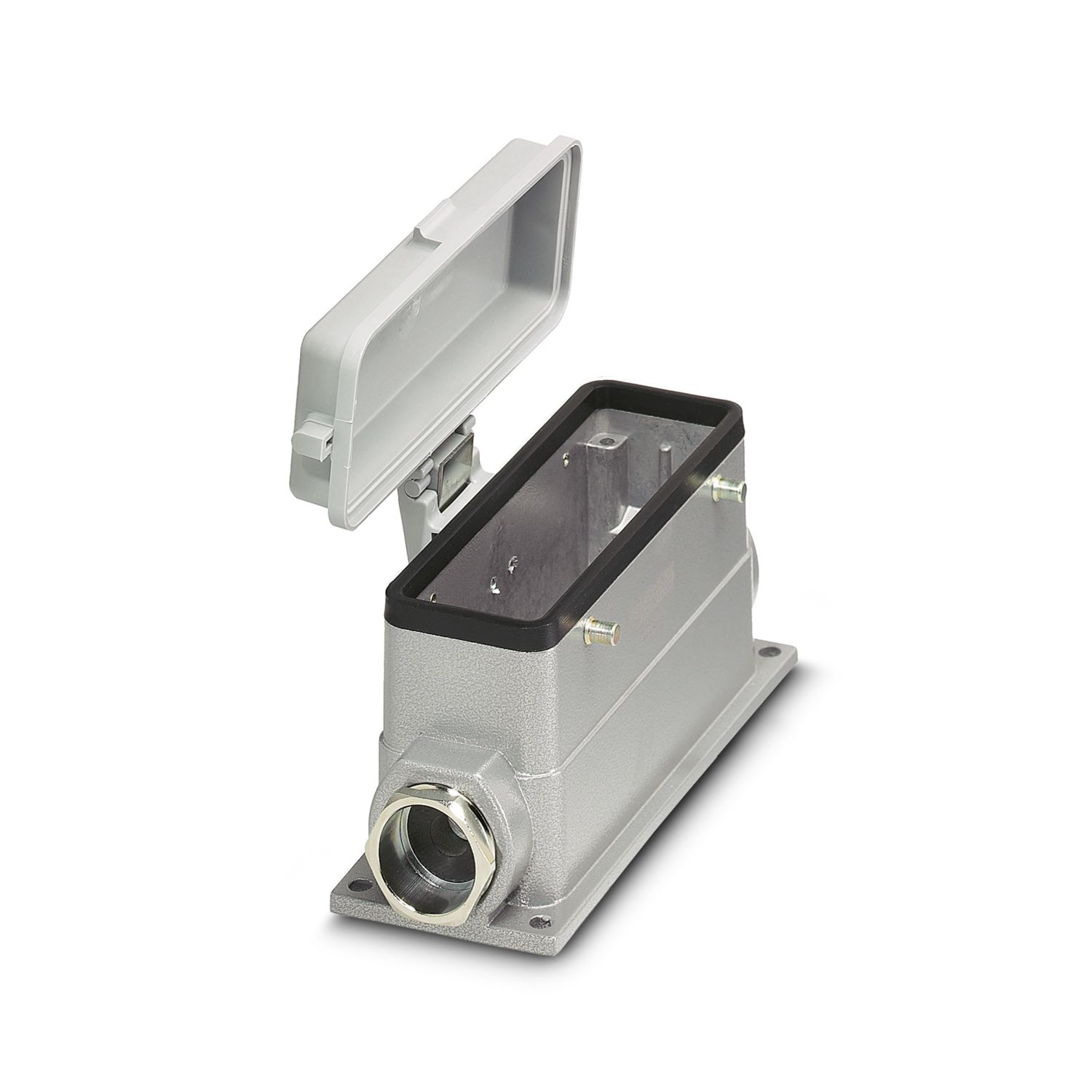

Carcasa zócalo, para brida transversal, altura 67 mm, con prensaestopas, 1x M25, con tapa protectora
Detalles de producto
| Generalidades | para insertos de contactos HC-B24, BB46, BBB64, D64, DD108, M |
| Tipo de producto | Carcasa con bloqueo por brida |
| Tipo de carcasa | Carcasa de superficie |
| Aplicación | Estándar |
| Construcción | B24 |
| Número de salidas de cable | 1 |
| Tipo de atornillado | 1x M25 |
| Tapa de protección | sí |
| Apantallado | no |
| Salida de cables | izquierda (ver en la tapa protectora abierta) |
| Prensaestopas Pg | con |
| Esquema de dimensiones |
|
| Anchura | 57 mm |
| Altura | 67 mm |
| Longitud | 144 mm |
| Ancho entre caras-Tuerca de unión | 25 mm |
| Material Conexión por tornillo | Latón, niquelado |
| Material Tapa de protección | PA |
| Material junta Junta del cable | NBR |
| Material carcasa | Fundición de aluminio a presión |
| Material superficie de la carcasa | Recubrimiento de polvo, gris |
| Datos mecánicos | |
| Tipo de atornillado | 1x M25 |
| Tipo de bloqueo | Pin |
| Diámetro exterior del cable Cable 1 | 9 mm ... 18 mm |
| Diámetro exterior del cable | 9 mm ... 18 mm |
| Condiciones ambientales | |
| Índice de protección | IP65 (En estado enchufado) |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
