cULus Recognized
ID de homologación: E60425-20110128| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 150 V | 8 A | |||
| Usegroup D | ||||
| 150 V | 8 A | |||

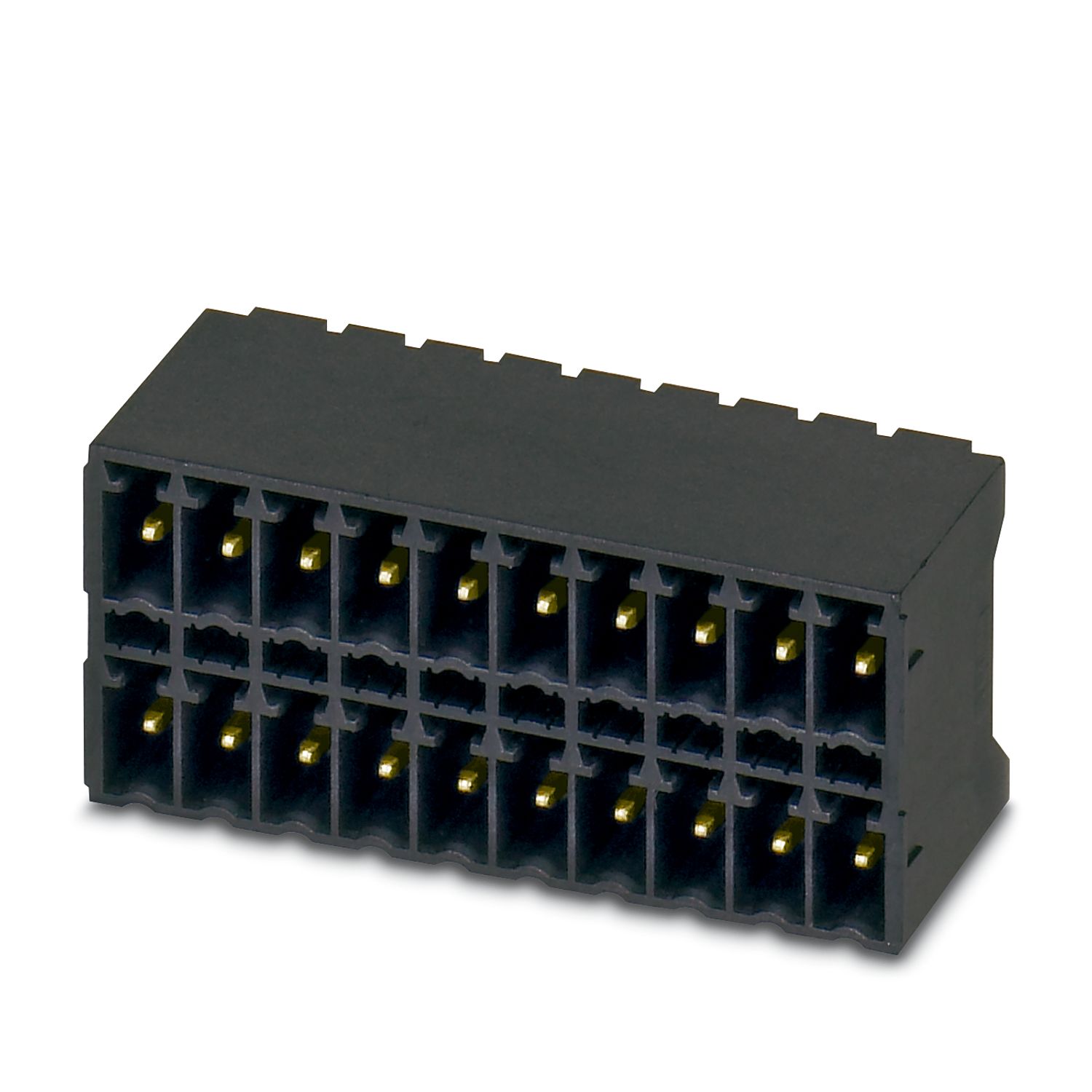

MCDN 1,5/20-G1-3,5 4CRN26THRAU
-
Carcasa de base para placa de circuito impreso
1811530
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm2, color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Au, tipo de conexión del contacto: Macho, número de potenciales: 40, número de filas: 2, número de polos: 20, número de conexiones: 40, familia de artículos: MCDN 1,5/..-G1-RN-THR, paso: 3,5 mm, montaje: Soldadura THR/soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON FMC 1,5 - MCDN 1,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Detalles de producto
| Tipo de producto | Carcasa base placa de circuito impreso |
| Familia de productos | MCDN 1,5/..-G1-RN-THR |
| Línea de productos | COMBICON Connectors S |
| Número de polos | 20 |
| Paso | 3,5 mm |
| Número de conexiones | 40 |
| Número de filas | 2 |
| Número de potenciales | 40 |
| Brida de sujeción | Sujeción aérea (rosca) |
| Diseño del pin | Disposición de pines lineal |
| Número de pines de soldadura por potencial | 1 |
| Propiedades | |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 160 V |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 250 V |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tipo de montaje | Soldadura THR/soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | completamente dorado |
| Superficie de metal área de contacto (capa superior) | Oro (0,8 - 1,4 µm Au) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (1 - 3 µm Ni) |
| Superficie de metal área de soldadura (capa superior) | Oro (0,8 - 1,4 µm Au) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (1 - 3 µm Ni) |
| Datos del material - carcasa | |
| Color (Carcasa) | negro (9005) |
| Material aislante | LCP |
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 175 |
| Clase de inflamabilidad según UL 94 | V0 |
| Esquema de dimensiones |
|
| Paso | 3,5 mm |
| Anchura [w] | 73,7 mm |
| Altura [h] | 15,2 mm |
| Longitud [l] | 13,3 mm |
| Altura total | 16 mm |
| Longitud del pasador de soldadura [P] | 2,6 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Diseño de las placas de circuito impreso | |
| Diámetro orificio | 1,4 mm |
| Líneas de fuga y distancias de aislamiento de aire | | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | IIIa |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Tensión de aislamiento de dimensionamiento (III/3) | 160 V |
| Tensión transitoria nominal (III/3) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 1,5 mm |
| valor mínimo de línea de fuga (III/3) | 2,5 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria nominal (III/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 1,5 mm |
| valor mínimo de línea de fuga (III/2) | 1,6 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 250 V |
| Tensión transitoria nominal (II/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 1,5 mm |
| valor mínimo de línea de fuga (II/2) | 2,5 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | empaquetado en caja |
Productos compatibles
Sus ventajas
Los puntos de contacto revestidos de oro aseguran una calidad de transmisión estable a largo plazo.
Diseñado para la integración en el proceso de soldadura SMT
Máxima flexibilidad en el diseño del equipo: una regleta básica para conectores con distintas tecnologías de conexión
La conexión de conductores en varios pisos permite densidades de contacto más elevadas
