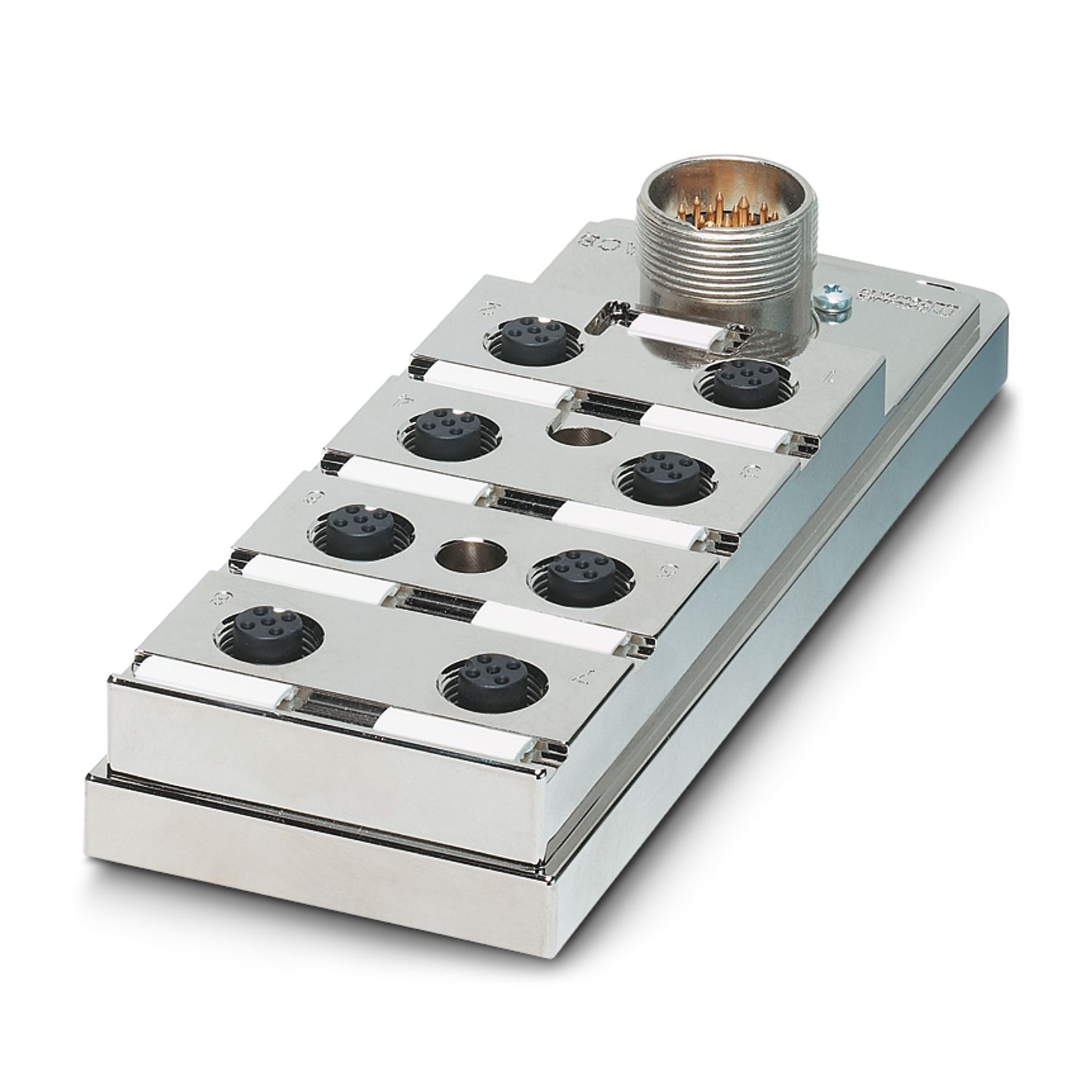

SACB-4/ 8-M23 SH
-
Caja distribuidora
1695757
Caja distribuidora, aplicación: Estándar, tipo de conexión: Conector hembra M12 Metal, número de puestos enchufables: 4, número de polos: 5, codificación: A, ocupación de los puestos enchufables: Doble, indicación de estado: no, Universal; conexión de cable principal: Conexión enchufable M23 90°, apantallamiento: sí
Detalles de producto
| Indicaciónes de montaje | IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Nota sobre la aplicación | Las ranuras no ocupadas deben cerrarse antes de la puesta en servicio. Encontrará los elementos de cierre adecuados en "Accesorios". |
| Tipo de producto | Caja distribuidora |
| Aplicación | Estándar |
| Número de polos | 5 |
| Número de puestos enchufables | 4 |
| Codificación | A |
| LED | no |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente asignada total | 12 A |
| Capacidad de corriente por pista máx. | 2 A |
| Capacidad de corriente por puesto enchufable | 4 A |
| Conexión de conductores | |
| Tipo de conexión sensor/actuador | Conector hembra M12 |
| Par de apriete Puesto enchufable Cable de sensores/actuadores | 0,4 Nm |
| Asignación de conexiones | |
| Puesto enchufable/polo = Color del conductor o conexión | 1 / 4 (A) = 15 |
| 1 / 2 (B) = 7 | |
| 2 / 4 (A) = 5 | |
| 2 / 2 (B) = 4 | |
| 3 / 4 (A) = 16 | |
| 3 / 2 (B) = 8 | |
| 4 / 4 (A) = 3 | |
| 4 / 2 (B) = 14 | |
| 1-4 / 1 (+ 48 V) = 19 | |
| 1-4 / 3 (0 V) = 6 | |
| 1-4 / 5 (PE) = 12 | |
| Indicación de estado disponible | no |

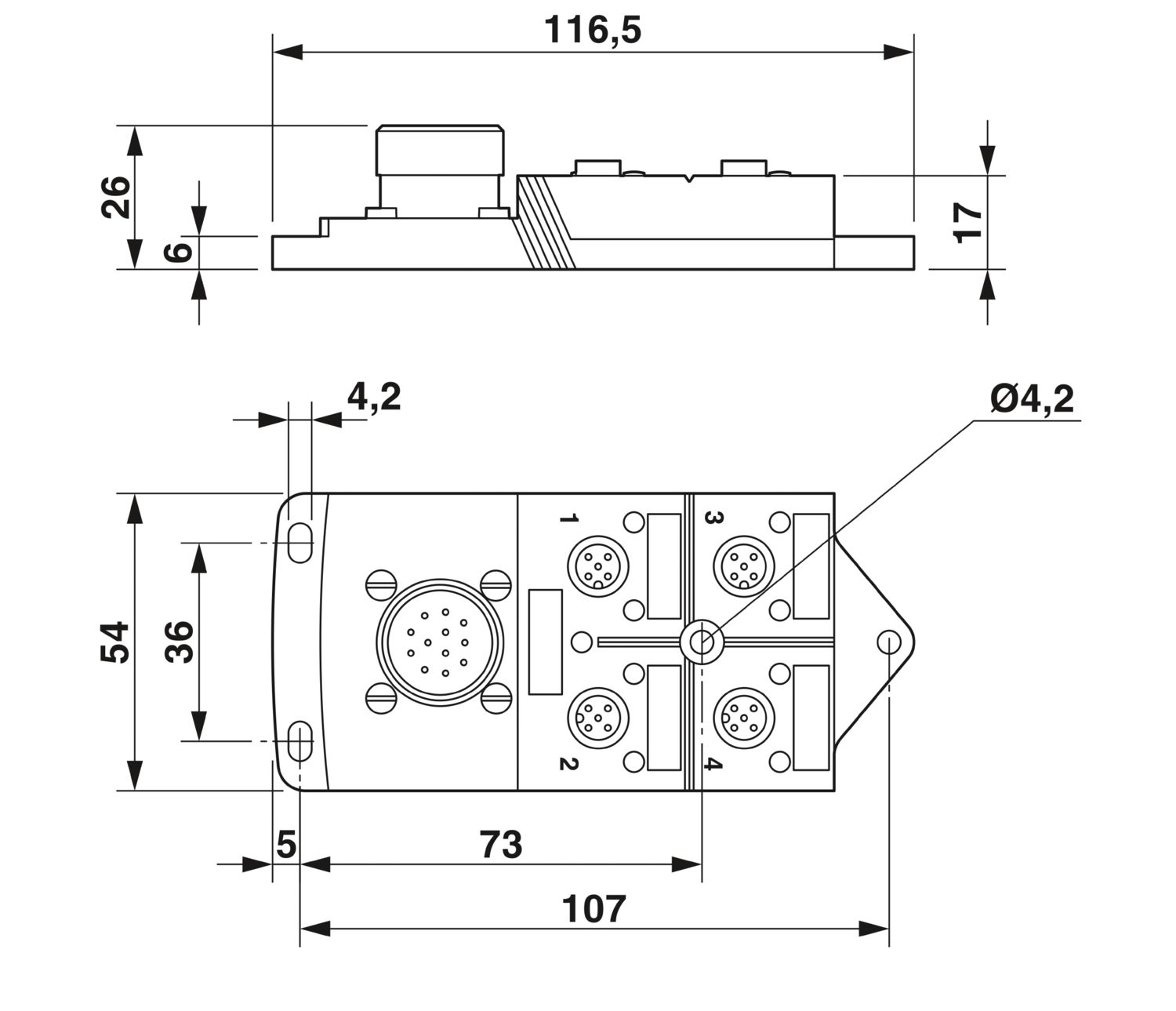

| Esquema de dimensiones |
|
| Anchura | 61 mm |
| Altura | 31 mm |
| Longitud | 117 mm |
| Material Manguito roscado | Aluminio |
| Material Carcasa | Aluminio |
| Material Material de sellado | PUR |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta Junta tórica | NBR |
| Material contacto | Aleación de Cu |
| Material superficie del contacto | dorado |
| Material soporte de contactos | PA |
| Material contacto, lado cable principal | Aleación de Cu |
| Material Soporte de contactos Lado del cable principal | PA 6.6 V0 |
| Material superficie del contacto, lado cable principal | dorado |
| Tipo de conexión | Conexión enchufable M23 |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
Sus ventajas
Seguro en el campo gracias a las carcasas selladas y a los elevados grados de protección
Ahorrar espacio: caja de distribución con ocupación doble para dos sensores en un puesto enchufable
Envío fiable de señales - apantallado de 360° en entorno con carga electromagnética
