SACB-4/4-L-5,0PUR AR SCO
-
Caja distribuidora
1561153
Caja distribuidora, tipo de conexión: Conector hembra M12 Metal, número de puestos enchufables: 4, número de polos: 4, codificación: A, ocupación de los puestos enchufables: simple, indicación de estado: sí; conexión de cable principal: Conexión fija 180°, PUR/PVC, longitud del cable: 5 m, apantallamiento: no
Detalles de producto
| Indicaciónes de montaje | IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Nota sobre la aplicación | Las ranuras no ocupadas deben cerrarse antes de la puesta en servicio. Encontrará los elementos de cierre adecuados en "Accesorios". |
| Tipo de producto | Caja distribuidora |
| Número de polos | 4 |
| Número de puestos enchufables | 4 |
| Codificación | A |
| Tensión de servicio máxima Umáx. | 30 V DC |
| Tensión nominal UN | 24 V DC |
| Corriente asignada total | 12 A |
| Capacidad de corriente por pista máx. | 2 A |
| Capacidad de corriente por puesto enchufable | 4 A |
| Conexión de conductores | |
| Tipo de conexión sensor/actuador | Conector hembra M12 |
| Par de apriete Puesto enchufable Cable de sensores/actuadores | 0,4 Nm |
| Par de apriete del tornillo de montaje para la fijación de la carcasa | 0,5 Nm |
| Asignación de conexiones | |

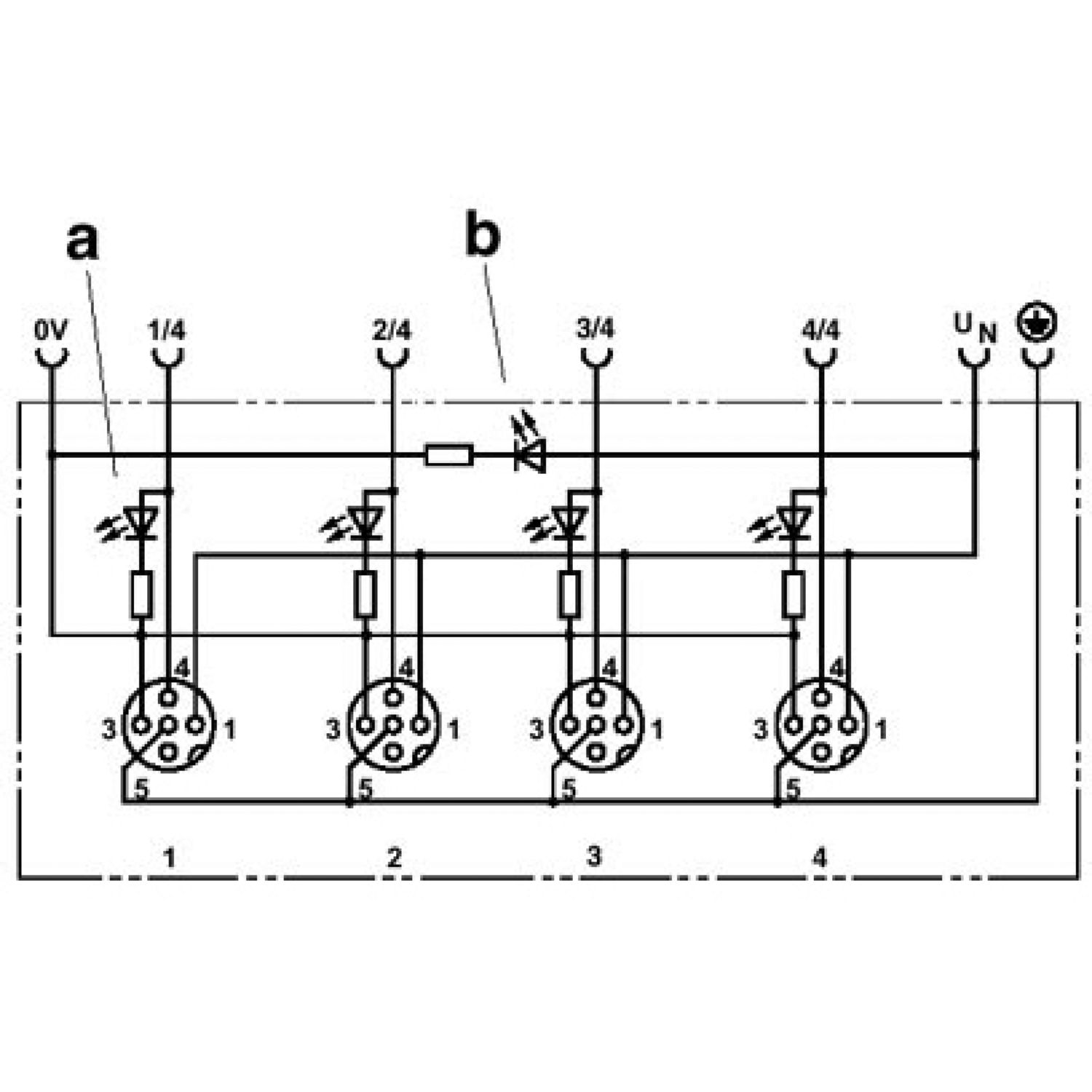

| Puesto enchufable/polo = Color del conductor o conexión | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 5 (PE) = GNYE | |
| 1-4 / 3 (0 V) = BU | |
| Indicación de estado disponible | sí |
| Esquema de dimensiones |
|
| Anchura | 58 mm |
| Altura | 26 mm |
| Longitud | 116 mm |
| Material Manguito roscado | Fundición inyectada de cinc |
| Material Carcasa | PBT |
| Material Material de sellado | PUR |
| Material contacto | Aleación de Cu |
| Material superficie del contacto | dorado |
| Longitud del cable | 5 m |
| Tipo de cable | Cable principal apto para cadenas de arrastre |
| Tipo de conexión | Conexión fija |
| Diámetro exterior | 8,7 mm |
| Sección de línea Línea de señales | 0,34 mm² |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Sección de línea Alimentación de tensión | 3x 0,75 mm² |
| Construcción del conductor alimentación de tensión | 42x 0,15 mm |
| Alimentación de tensión AWG | 18 |
| Número de ciclos de flexión | 1500000 |
| Velocidad de avance | 2 m/s |
| Trayecto de avance | 2 m |
| Temperatura ambiente (servicio) | -30 °C ... 70 °C (Para disposición fija) |
| -5 °C ... 70 °C (Para disposición móvil) |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP69K | |
| Temperatura ambiente (servicio) | -30 °C ... 90 °C |
