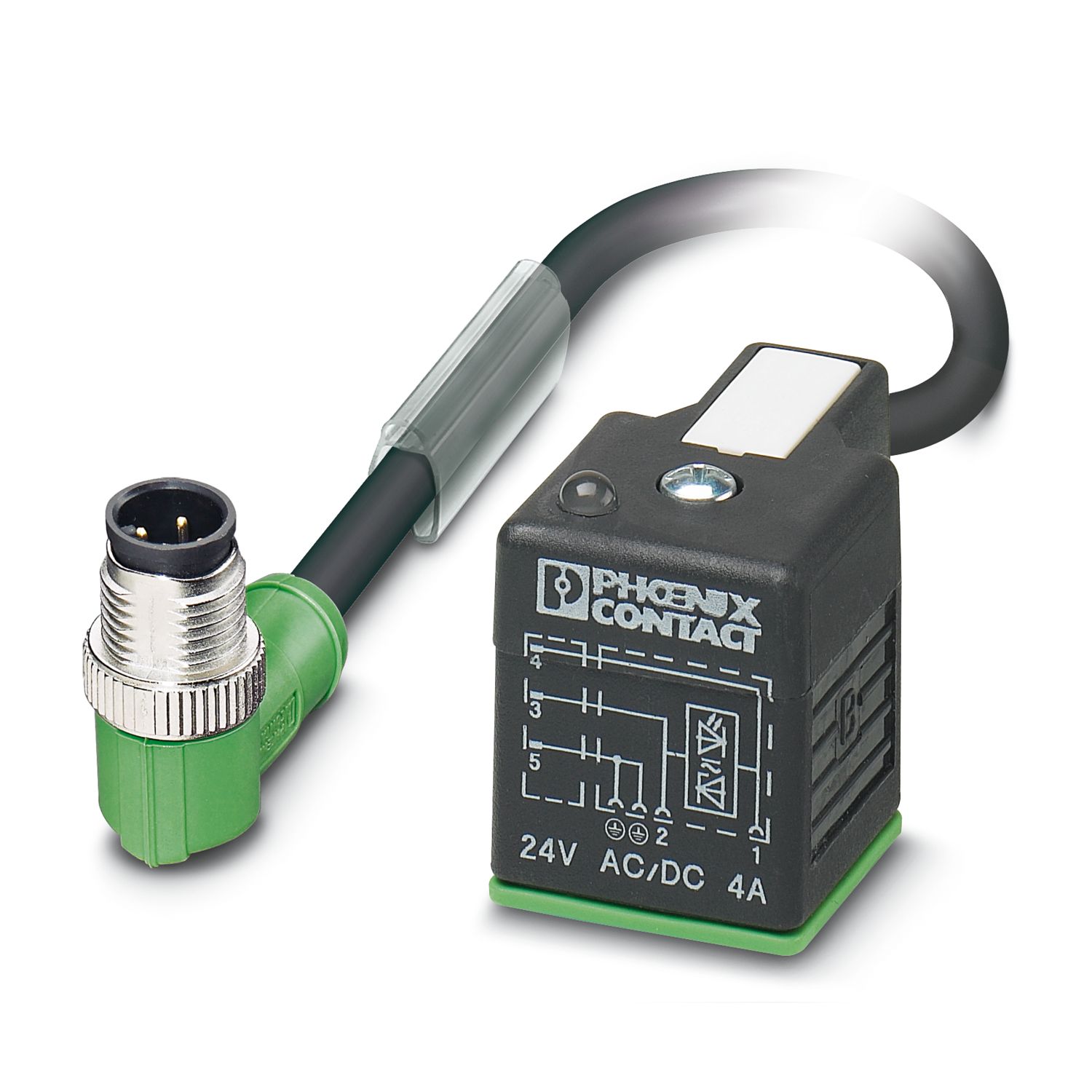

SAC-3P-M12MR/0,3-PUR/A-1L-S
-
Cable para sensores/actuadores
1669275
Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro grisáceo RAL 7021, Conector acodado M12, codificación: A, con 1 LED, a Conector de válvula A, con 1 LED, Circuito: Diodo Z, longitud de cable: 0,3 m
Detalles de producto
| Tipo de producto | Cables para sensores/actuadores con conector de válvula |
| Número de polos | 3 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | TPU |
| Material carcasa conector de válvula | PBT |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material contacto | CuSn |
| Material inserto de contactos conector de válvula | PBT |
| Material superficie del contacto | Ag |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 24 V |
| Corriente nominal IN | 4 A |
| Indicación de estado | 1 LED |
| Indicación de estado disponible | sí |
| Conexión 1 | |
| Construcción | Conector acodado M12 |
| Número de polos | 3 |
| Tipo de codificación | A |
| Conexión 2 | |
| Construcción | Conector de válvula A |
| Número de polos | 3 |
| Material | CuSn (Contacto) |
| Ag (Superficie contactos) | |
| PBT (Soporte de contactos) | |
| PBT (Carcasa) | |
| Circuito de protección | Diodo Z |
| Longitud del cable | 0,3 m |
| PUR sin halógenos negro [PUR] | |
| Esquema de dimensiones |
|
| Peso del cable | 30 kg/km |
| UL AWM Style | 20549 |
| Número de polos | 3 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos negro [PUR] |
| Construcción del conductor cable de señales | 28x 0,15 mm |
| Línea de señales AWG | 20 |
| Sección de línea | 3x 0,5 mm² |
| Diámetro de conductor incl. aislamiento | 1,5 mm ±0,05 mm (conductor de señales) |
| Diámetro exterior del cable | 4,50 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro grisáceo RAL 7021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | negro 1, negro 2, verde/amarillo |
| Cableado total | 3 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | 39 Ω/km (a 20 °C) |
| Resistencia de aislamiento | min. 20 MΩ*km |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 1200 V |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 22,5 mm |
| Menor radio de flexión, montaje móvil | 45 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 15000000, Radio de flexión: 50 mm, Trayecto de avance: 0,9 m, Velocidad de avance: 5 m/s, Aceleración: 30 m/s² |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según DIN VDE 0482 |
| según DIN EN 50265-2-1 | |
| Resistencia al aceite | según DIN EN 60811-2-1 |
| Otras resistencias | en gran medida resistente al aceite |
| condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A) | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) (Conector macho/conector hembra) | -25 °C ... 90 °C (macho / hembra) |
| Temperatura ambiente (servicio) (Conector de válvula) | -20 °C ... 80 °C (Conector de válvula) |
| Temperatura ambiente (servicio) (Disposición fija) | -30 °C ... 70 °C (cable, disposición fija) |
| Temperatura ambiente (servicio) (Disposición móvil) | -5 °C ... 70 °C (Cable, disposiCión móvil) |
