Terminal de tarjetas de circuitos impresos, corriente nominal: 6 A, tensión nominal (III/2): 160 V, sección nominal: 0,5 mm2, número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de artículos: PTSM 0,5/..-V-THR, paso: 2,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura THR/soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 90 °, color: negro, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 2,1 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: Correa de 44 mm de ancho
| Tipo de producto | Terminal de tarjetas de circuitos impresos |
| Familia de productos | PTSM 0,5/..-V-THR |
| Línea de productos | COMBICON Terminals XS |
| Construcción | Componente adecuado para Through Hole Reflow |
| Número de polos | 2 |
| Paso | 2,5 mm |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Número de potenciales | 2 |
| Diseño del pin | Disposición de pines lineal |
| Número de pines de soldadura por potencial | 2 |
| Propiedades | |
| Corriente nominal IN | 6 A |
| Tensión nominal UN | 160 V |
| Tensión de dimensionamiento (III/3) | 32 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 160 V |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tecnología de conexión | |
| Construcción | Componente adecuado para Through Hole Reflow |
| Sección nominal | 0,5 mm² |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push-in |
| Sección de conductor rígido | 0,14 mm² ... 0,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 0,5 mm² (posible hasta 0,75 mm², con una longitud de pelado de 7,5 mm y una tensión nominal de aislamiento de 32 V con III/2) |
| Sección de conductor AWG | 26 ... 20 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 0,34 mm² (A partir de 0,14 mm², si se utiliza la puntera AI 0,14- 6 GY en combinación con la tenaza de crimpado CRIMPFOX 10T-F) |
| Calibre macho a x b / Diámetro | - / 1,2 mm |
| Longitud de pelado | 6 mm |
| Tipo de montaje | Soldadura THR/soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Indicaciones de procesamiento | |
| Proceso | Soldadura por reflujo/ola |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Ciclos soldad. por reflujo | 3 |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
| Datos del material - carcasa | |
| Color (Carcasa) | negro (9005) |
| Material aislante | LCP |
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 175 |
| Clase de inflamabilidad según UL 94 | V0 |
| Nota sobre la aplicación | Las ayudas de equipamiento sobresalen en ocasiones de los componentes. La estructura de placas de circuito impreso se configurará en función de un equipamiento anticolisión. |
| Esquema de dimensiones |
|
| Paso | 2,5 mm |
| Anchura [w] | 5,5 mm |
| Altura [h] | 12,1 mm |
| Longitud [l] | 5 mm |
| Altura total | 10 mm |
| Longitud del pasador de soldadura [P] | 2,1 mm |
| Dimensiones de patilla | 0,3 x 0,8 mm |
| Diseño de las placas de circuito impreso | |
| Separación entre vástagos | 2,5 mm |
| Diámetro orificio | 1,2 mm |
| Comprobación de conexión | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,14 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 0,5 mm² / rígido / > 20 N | |
| 0,75 mm² / flexible / > 30 N | |
| Ensayo de flexión | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Resultado | Prueba aprobada |
| Verificación de calentamiento | |
| Especificación del ensayo | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Líneas de fuga y distancias de aislamiento de aire | | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | IIIa |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI ≥175 hasta <400 |
| Tensión de aislamiento de dimensionamiento (III/3) | 32 V |
| Tensión transitoria nominal (III/3) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 1,5 mm |
| valor mínimo de línea de fuga (III/3) | 2 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria nominal (III/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 1,5 mm |
| valor mínimo de línea de fuga (III/2) | 2 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 160 V |
| Tensión transitoria nominal (II/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 1,5 mm |
| valor mínimo de línea de fuga (II/2) | 2 mm |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Temperatura | 850 °C |
| Tiempo de actuación | 5 s |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (En función de la curva de capacidad de carga de corriente/derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |

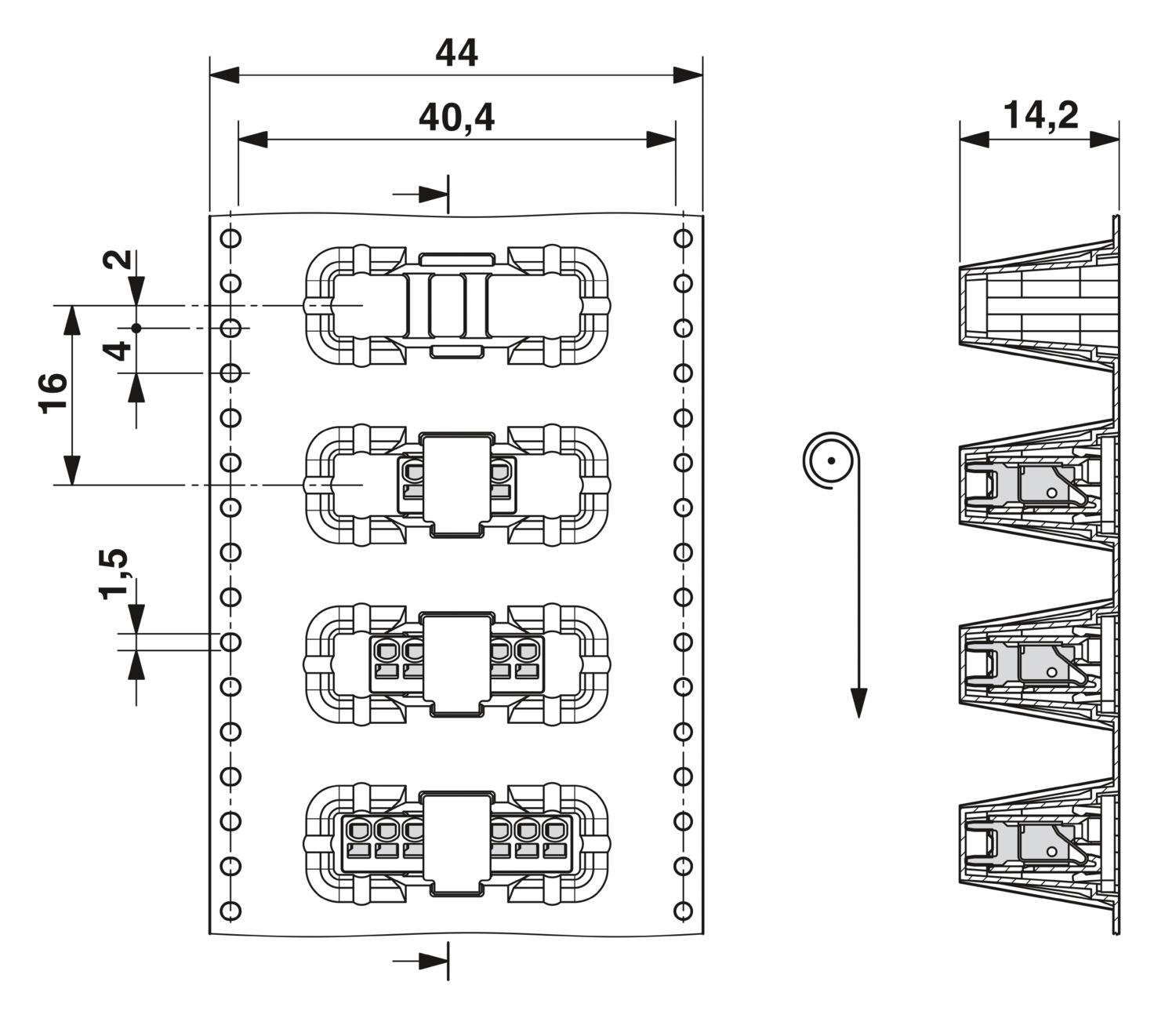

| Esquema de dimensiones |
|
| Tipo de embalaje | Correa de 44 mm de ancho |
| Ancho de cinta [W] | 44 mm |
| Medidas exteriores de la bobina [W2] | ≤ 50,4 mm |
| Diámetro de la bobina [A] | ≤ 330 mm |
| Tipo del embalaje exterior | Bolsa transparente |
| Nivel ESD | (D) conductivo electrostáticamente |
| Especificación del ensayo | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 150 V | 5 A | 26 - 18 | ||
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 150 V | 5 A | 26 - 20 | ||
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 160 V | 6 A | 0,14 - 0,5 |
