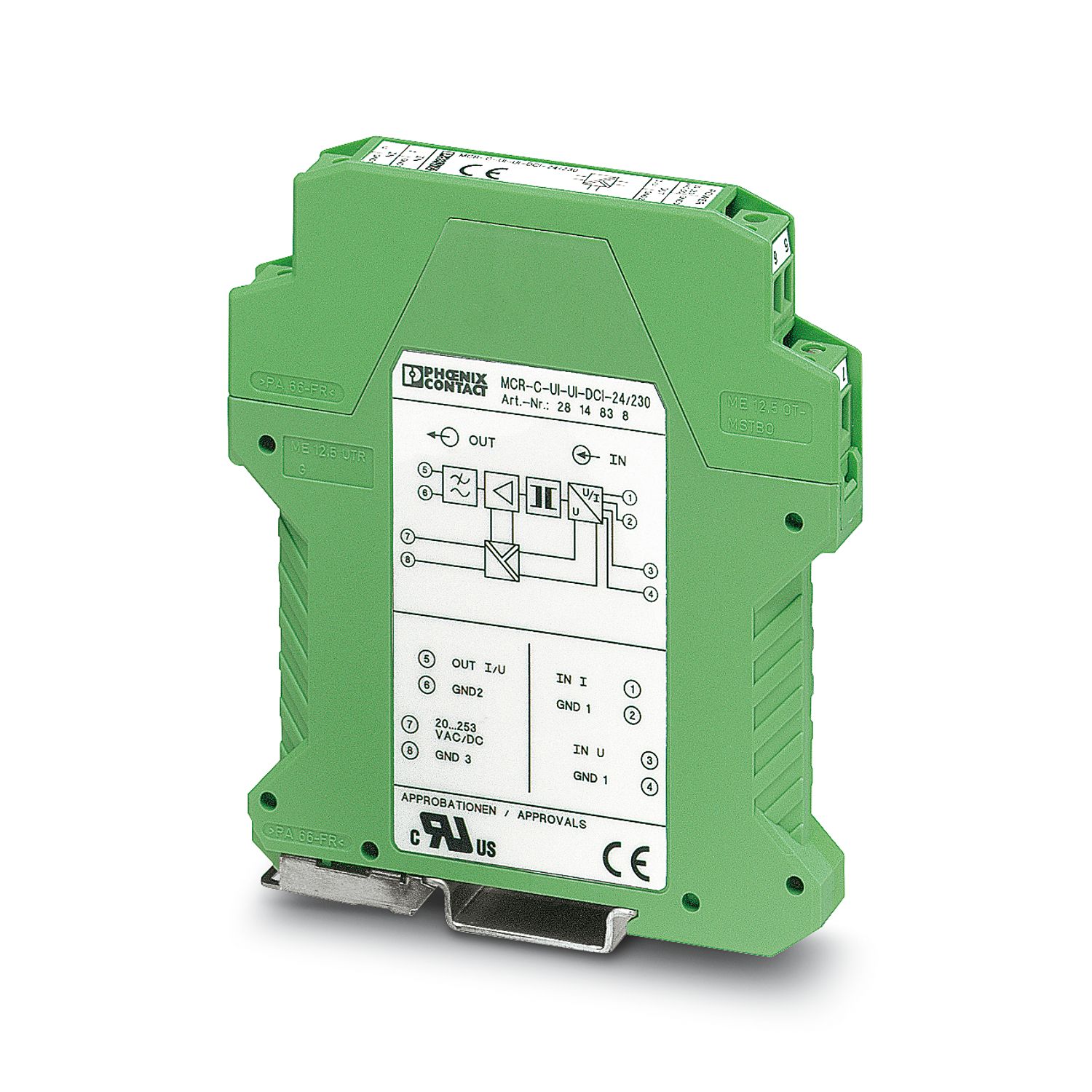

MCR-FL-C-UI-UI-DCI-24/230
-
Amplif. separación
2814838

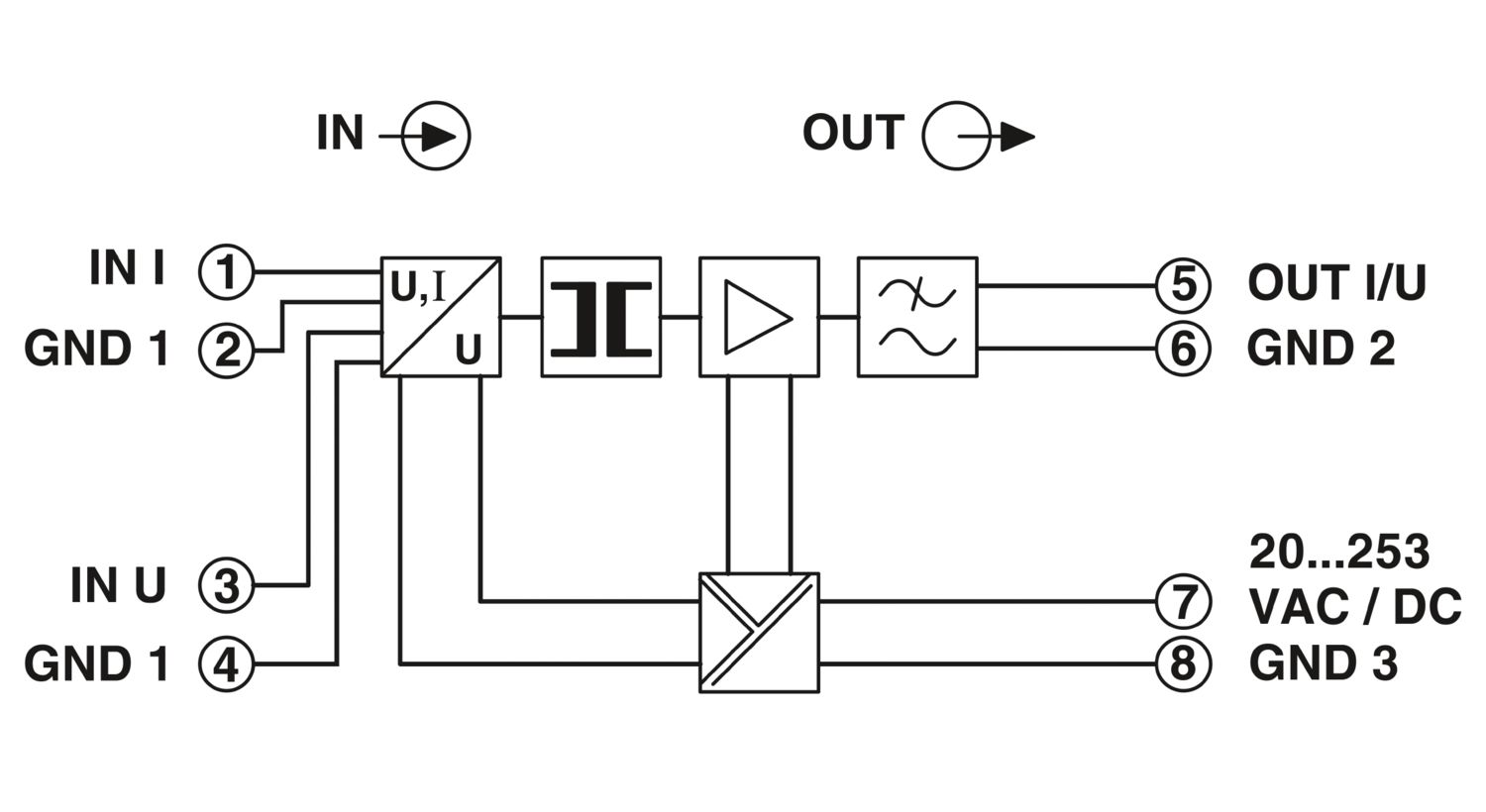

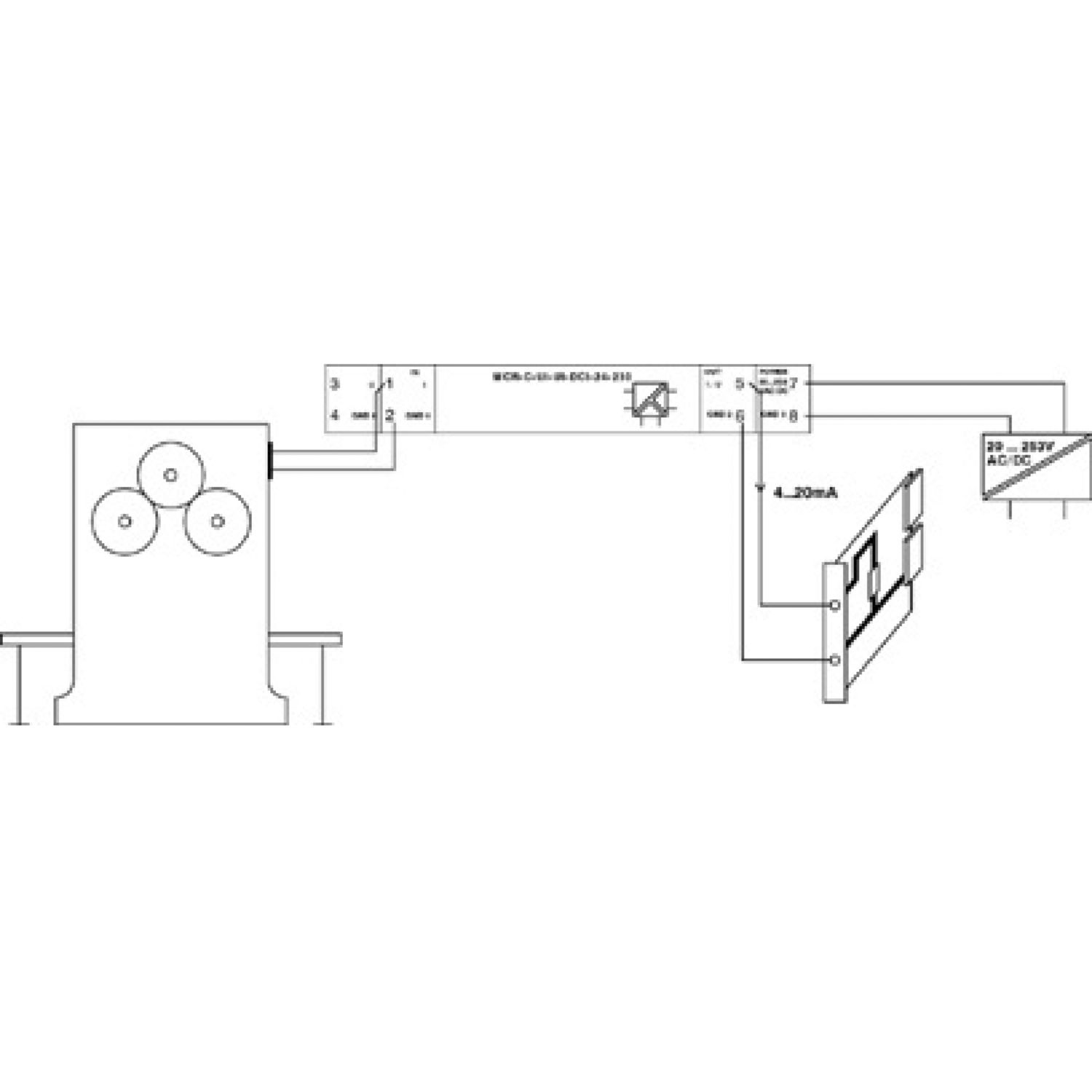

Amplificador de separación de 3 vías MCR, con entradas/salidas configurables, con separación segura y amplia gama de alimentación, para la separación galvánica de señales analógicas
Detalles de producto
| Tipo de producto | Amplificadores de separación |
| Número de canales | 1 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Frecuencia límite (3 dB) | < 10 Hz (conmutable) |
| aprox. 10 kHz (Ajuste previo, 10 Hz, conmutable) | |
| Tensión de prueba Entrada/salida/alimentación | 4 kV AC (50 Hz, 60 s) |
| Tensión de prueba | 1 kV AC/DC |
| Circuito de protección | Protección contra transitorios |
| Respuesta gradual (10-90%) | 35 ms (10 Hz) |
| 35 µs (10 kHz) | |
| Coeficiente de temperatura máximo | 0,005 %/K |
| Error de transmisión máximo | ≤ 0,1 % (del valor final) |
| Separación galvánica | |
| Aislamiento | Aislamiento básico según IEC/EN 61010-1 |
| Alimentación | |
| Tensión de alimentación | 20 V AC/DC ... 253 V AC/DC |
| Absorción de corriente máxima | 30 mA (Sin corriente de carga) |
| Consumo de potencia | aprox. 2 VA (AC) |
| aprox. 1 W (DC) | |
| Señal: Entrada de corriente | |
| Descripción de la entrada | Entrada de corriente |
| Configurable/Programable | Sí, cambiable, conmutable |
| Señal de entrada Corriente | 0 mA ... 20 mA (Ajuste previo) |
| 4 mA ... 20 mA | |
| Señal de entrada Corriente máxima | aprox. 22 mA |
| Tensión de fuga | aprox. 250 mV (con 20 mA) |
| Señal: Entrada de tensión | |
| Descripción de la entrada | Entrada de tensión |
| Señal de entrada Tensión | 0 V ... 10 V |
| Señal de entrada Tensión máxima | 11 V |
| Resistencia de entrada Entrada de tensión | aprox. 1 MΩ |
| Señal | |
| Configurable/Programable | Sí, conmutable |
| Señal de salida tensión | 0 V ... 10 V |
| Señal de salida tensión máxima | 11 V |
| Señal de salida corriente | 0 mA ... 20 mA (Ajuste previo) |
| 4 mA ... 20 mA | |
| Señal de salida corriente máxima | aprox. 22 mA |
| Carga/Carga de salida Salida de tensión | ≥ 1 kΩ (con 10 V) |
| Carga/Carga de salida Salida de corriente | ≤ 600 Ω (con 20 mA) |
| Ripple | < 10 mVPP |
| Tipo de conexión | Conexión por tornillo enchufable |
| Longitud de pelado | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Esquema de dimensiones |
|
| Anchura | 12,5 mm |
| Altura | 99 mm |
| Profundidad | 114,5 mm |
| Color | verde (RAL 6021) |
| Material carcasa | Poliamida PA sin reforzar |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -10 °C ... 70 °C |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Posición para el montaje | discrecional |
