El acoplador de bus está previsto para el uso dentro de una red Modbus/TCP (UDP). El acoplador de bus representa el enlace al sistema de E/S Axioline F y a las señales de E/S industriales conectadas al mismo. En el acoplador de bus puede alinear hasta 63 participantes Axioline F.

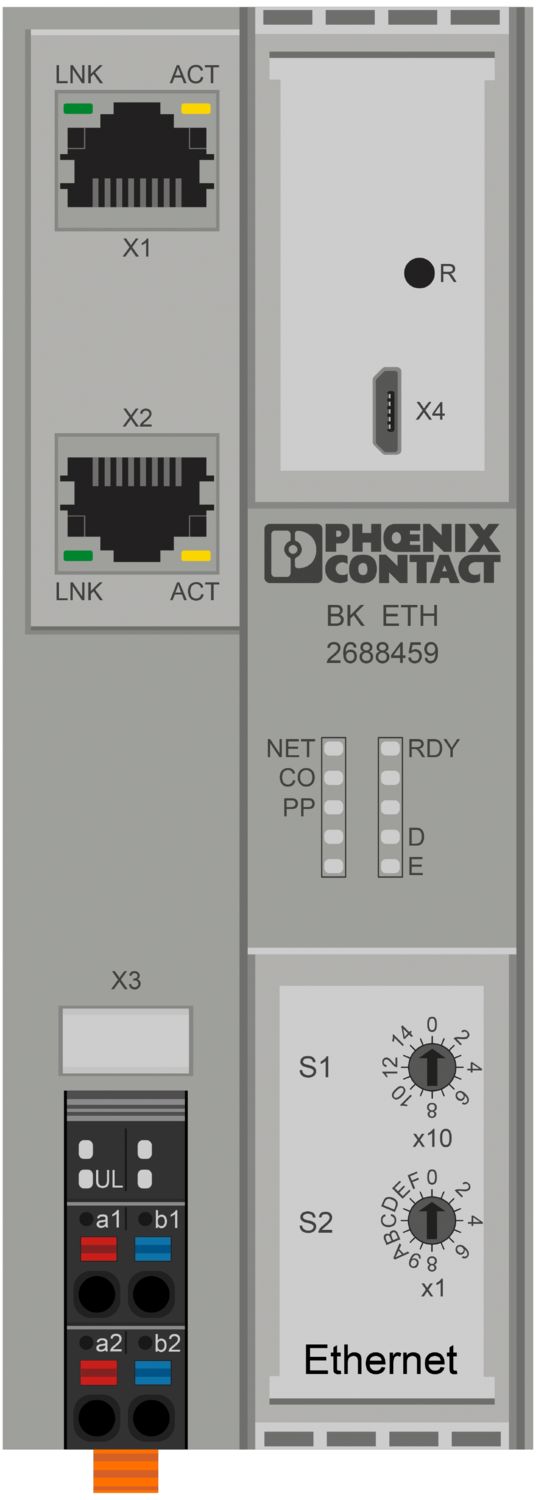

AXL F BK ETH
-
Acoplador de bus
2688459
Axioline F, Acoplador de bus, Modbus/TCP(UDP), Hembra RJ45, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluidos módulo base de bus y conector Axioline F
Descarga gratuita disponible.
Descargas
Detalles de producto
| Esquema de dimensiones |
|
| Anchura | 45 mm |
| Altura | 126,1 mm |
| Profundidad | 74 mm |
| Observación acerca de indicaciones de medida | La profundidad es válida en el uso de un carril simétrico TH 35-7.5 (según EN 60715). |
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Modbus/TCP (UDP) | |
| Número de interfaces | 2 |
| Tipo de conexión | Hembra RJ45 |
| Nota acerca del tipo de conexión | Autonegoation y Autocrossing |
| Velocidad de transmisión | 10/100 MBit/s (semidúplex o dúplex completo (detección automática, opcionalmente ajustable de forma manual)) |
| Física de transmisión | Ethernet en RJ45-par trenzado |
| Bus local Axioline F | |
| Número de interfaces | 1 |
| Tipo de conexión | Módulo de zócalo de bus |
| Velocidad de transmisión | 100 MBit/s |
| Servicio | |
| Número de interfaces | 1 |
| Tipo de conexión | USB tipo C (a partir de HW 05) |
| Micro USB Modelo B (hasta HW 04) | |
| Límites del sistema | |
| Número de participantes soportados | máx. 63 (por estación) |
| Número de participantes de bus local conectables | máx. 63 |
| Tipo de producto | Componente de E/S |
| Familia de productos | Axioline F |
| Construcción | blockmodular |
| Posición para el montaje | a discreción (se debe tener en cuenta el derating de temperatura) |
| Volumen de suministro | incluidos módulo base de bus y conector Axioline F |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II (IEC 60664-1, EN 60664-1) |
| Grado de polución | 2 (IEC 60664-1, EN 60664-1) |
| Potencia disipada máxima con condición nominal | 3,6 W |
| Potenciales: Alimentación de la tensión lógica UL (a partir de UL se genera el suministro del bus local Axioline F Ubus) | |

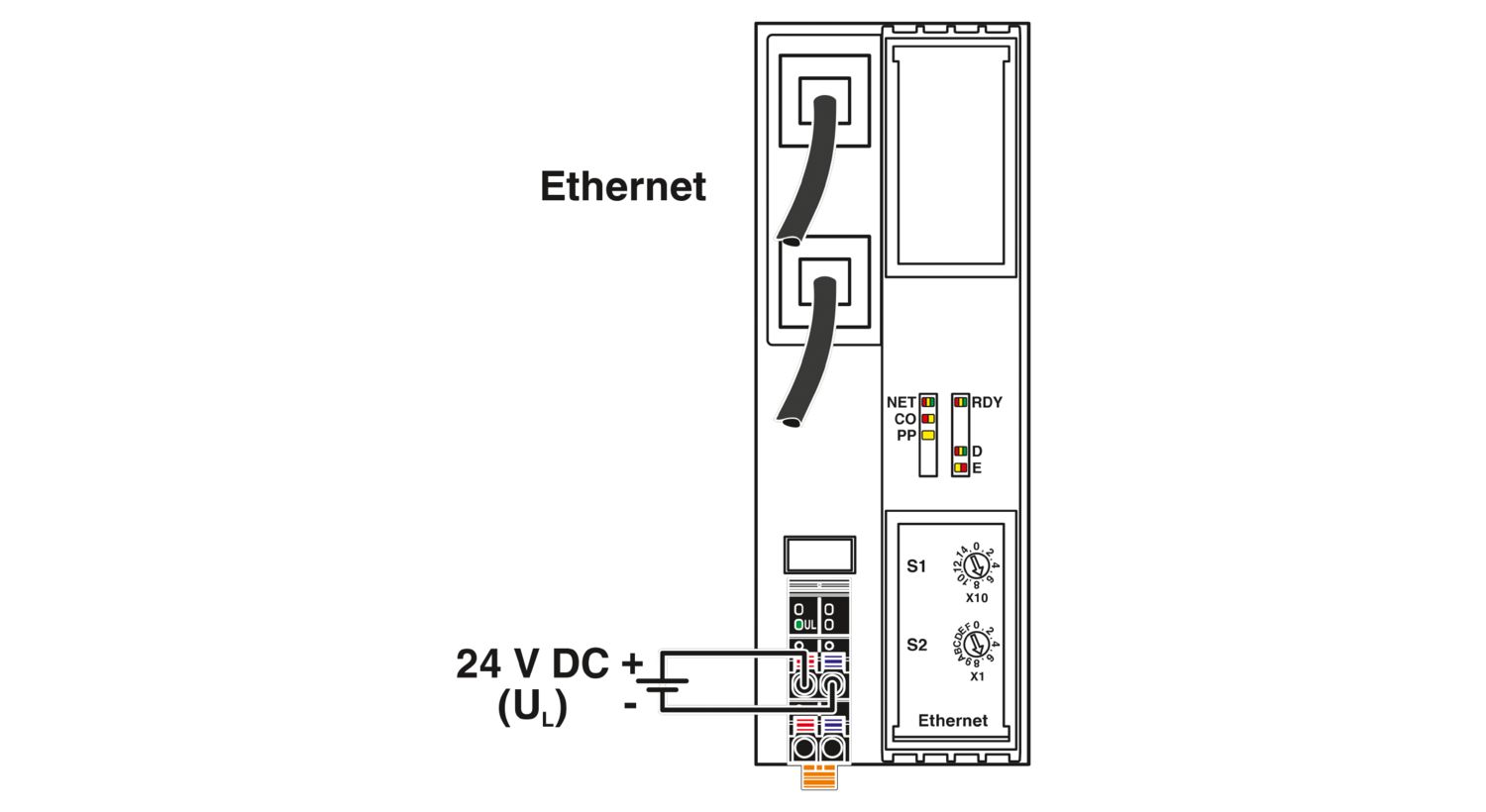

| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 583 mA (2,0 A en Ubus, UL = 24 V, hasta HW 04) |
| máx. 670 mA (2,5 A en Ubus, UL = 24 V, a partir de HW 05) | |
| Circuito de protección | Prot. contra sobretensiones; electrónico |
| Prot. contra inversión de polaridad; electrónico | |
| Potenciales: Suministro del bus local Axioline F (UBus) | |
| Tensión de alimentación | 5 V DC (a través del módulo de zócalo de bus) |
| Fuente de alimentación | máx. 2 A (hasta HW 04) |
| máx. 2,5 A (a partir de HW 05) | |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Interfaz Ethernet 1/interfaz Ethernet 2 | 1500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Interfaz Ethernet 1/alimentación de 24 V de la tensión lógica (UL) | 1500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Interfaz Ethernet 2/alimentación de 24 V de la tensión lógica (UL) | 1500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Interfaz Ethernet 1/tierra funcional | 1500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Interfaz Ethernet 2/tierra funcional | 1500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 24 V de la tensión lógica (UL)/tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnología de conexión | |
| Denominación Conexión | Enchufe Axioline F |
| Nota acerca del tipo de conexión | Tenga en cuenta las indicaciones sobre las secciones de cable en el manual del usuario "Axioline F: sistema e instalación". |
| Conexión de conductores | |
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Longitud de pelado | 8 mm |
| Enchufe Axioline F | |
| Tipo de conexión | Conexión push-in |
| Nota acerca del tipo de conexión | Tenga en cuenta las indicaciones sobre las secciones de cable en el manual del usuario "Axioline F: sistema e instalación". |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Longitud de pelado | 8 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 60 °C (Posición de montaje: montaje en pared sobre carril horizontal) |
| -25 °C ... 55 °C (Posición de montaje: discrecional) | |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | a discreción (se debe tener en cuenta el derating de temperatura) |
LR
ID de homologación: LR2480202TA-02PRS
ID de homologación: TE/1020/880590/21KC
ID de homologación: MSIP-REI-PCK-2688459BSH
ID de homologación: 840RINA
ID de homologación: ELE008423XGABS
ID de homologación: 20-2059154-PDAcULus Listed
ID de homologación: E238705cULus Listed
ID de homologación: E238705
Sus ventajas
2 puertos Ethernet (con switch integrado)
Velocidad de transmisión 10 MBits/s y 100 MBits/s
Conmutador de codificación giratorio para ajustar la asignación de dirección IP y otras funciones
Firmware actualizable
Runtime en el acoplador de bus insignificante (unos 0 µs) (en Modbus/UDP)
Tiempo de ciclo típico del bus local Axioline F aprox. 10 μs
Gestión basada en web
Seguridad en la red: posibilidad de desconexión de puertos a través de la gestión basada en web (a partir de la versión de firmware 1.31)
Compatible con el funcionamiento de Axioline Smart Elements
Compatible con Smart Elements pasivos (a partir de la versión de firmware 1.30)
Compatible con IOL-CONF (a partir de la versión de firmware 1.30)
Compatible con Diag+
