Installationssteckverbinder der Serie PRC

Sichere Energieverteilung selbst bei extremen Bedingungen

Ob drinnen oder draußen, warm oder kalt, trocken oder nass: Durch hohe Schutzarten und eine Schlagfestigkeit bis IK08 sichert PRC Ihre Stromverteilung bis 35 A.

Muster bestellen
Snowboarder mit PRC-Snowboard

Ihre Vorteile

  • Übertragung hoher Ströme bis zu 35 A auf kleinem Raum
  • Hand- und werkzeuglösbare Verriegelung für mehr Flexibilität bei Installation und Wartung
  • Sicherer Einsatz bei extremen Umgebungsbedingungen durch hohe Schutzarten und Schlagfestigkeit
  • Einfache Handhabung durch bewährte Crimp- oder Schraubanschlusstechnik
  • Kodierung mechanisch und farblich für eine schnelle und fehlerfreie Inbetriebnahme

Das System im Überblick

Video: PRC-Steckverbinder
Dieser Stecker liebt extreme Bedingungen MovingImage

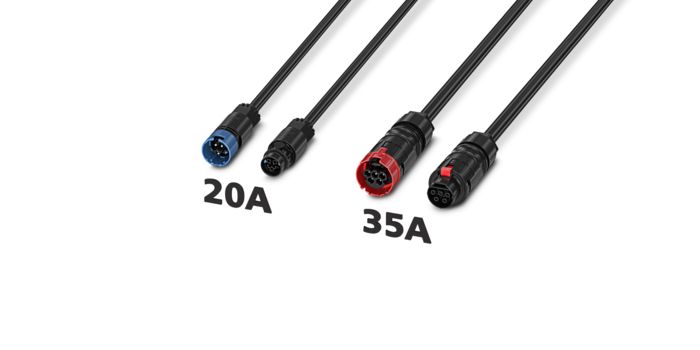

Installationssysteme PRC 20 und PRC 35

Sichere Leistungsübertragung bis 20 bzw. 35 A

Die Produkte der PRC-Serie

PRC-Installationssteckverbinder eignen sich optimal für die kompakte und sichere Leistungsübertragung bis 35 A. Hohe Schutzarten und eine Schlagfestigkeit bis IK08 sichern Ihre Stromverteilung selbst bei extremen Umgebungsbedingungen. Die lösbare Verriegelung mit wahlweise Hand- oder Werkzeugbedienung sorgt zudem für mehr Flexibilität bei der Installation und Wartung Ihres Systems.

KOSTENFREIES MUSTER
Bestellen Sie Ihr persönliches Muster
Mit unseren PRC-Installationssteckverbindern schließen Sie Leitungen unkompliziert und flexibel an. Bestellen Sie sich Ihr persönliches Muster und testen Sie den PRC 20 und 35 in der Praxis.
Muster bestellen

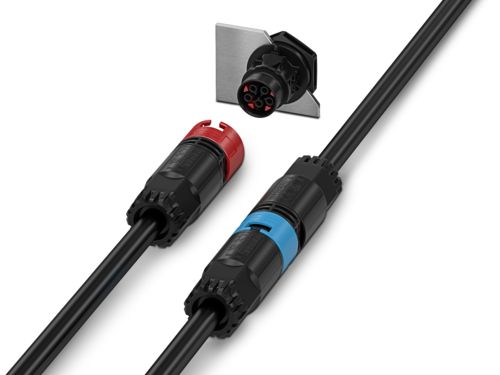

Das PRC-System
Installationssteckverbinder PRC 20

Kompaktes Installationssystem PRC 20

Jetzt neu: PRC 20 Kompakte Installationssteckverbinder bis 20 A

Mit dem besonders kompakten Installationssystem PRC 20 übertragen Sie Ströme bis 20 A. Das System eignet sich überall dort, wo nur wenig Platz für die Energieverteilung zur Verfügung steht. Die innovative Duo-Unlock-Verriegelungstechnologie, mit wahlweiser Hand- oder Werkzeugbedienung, sorgt zudem für mehr Flexibilität bei der Installation und Wartung Ihres Systems.

Größenvergleich CEE-Stecker und PRC 20
Entriegelung der Duo-Unlock-Verriegelungstechnologie mit Schraubendreher oder per Hand
PRC 20 mit Regentropfen und Hammer
PRC 20 mit Schraubanschluss oder Crimpanschluss
Mechanische- und Farbkodierung auf PRC 20
Größenvergleich CEE-Stecker und PRC 20

Ihr Platzwunder für die steckbare Energieverteilung: Mit dem PRC 20 übertragen Sie Ströme bis 20 A auf kleinem Raum. Die an der Vorderwand montierten Geräteschnittstellen sind mit Stift- und Buchsenkontakten verfügbar. Ein integrierter Verdrehschutz gewährleistet eine verlässliche Ausrichtung in der Gerätewand. Dadurch erhalten Sie klar strukturierte Anschlussbereiche und haben mehr Platz und Flexibilität beim Geräte-Design.

Entriegelung der Duo-Unlock-Verriegelungstechnologie mit Schraubendreher oder per Hand

Flexibilität, die sich auszahlt: Die neue, patentierte Duo-Unlock-Verriegelungstechnologie bietet Ihnen noch mehr Freiheiten bei Installation und Wartung. Entscheiden Sie anhand der Gegebenheiten und Normen vor Ort, ob Sie den Steckverbinder mit der Hand oder mit einem Schlitzschraubendreher lösen möchten. Durch die Duo-Unlock-Verriegelungstechnologie benötigen Sie für diese Auswahlmöglichkeit keine zusätzlichen Komponenten.

PRC 20 mit Regentropfen und Hammer

Der PRC 20 ist gemacht fürs Extreme. Ob warm oder kalt, trocken oder nass, im Innen- oder im Außenbereich: Durch hohe Schutzarten bis IP69 sichert PRC Ihre Stromverteilung auch unter anspruchsvollen Umweltbedingungen. Die Schlagfestigkeit bis IK08 macht den PRC zur robusten Lösung auch bei Erschütterungen oder Stößen.

PRC 20 mit Schraubanschluss oder Crimpanschluss

Sie haben die Wahl: Mit der bewährten Schraubanschlusstechnik konfektionieren Sie Ihre Leitungen ohne Spezialwerkzeug vor Ort. Dabei profitieren Sie von einem vorinstallierten Leiterschutz, sodass Sie auch unbehandelte Leiter sicher anschließen können. Wenn Sie Leitungen in hoher Stückzahl konfektionieren müssen, bietet der Crimpanschluss einen schnellen, automatisierbaren Anschluss. Suchen Sie sich für Ihre Applikation die Lösung aus, die am besten passt.

Mechanische- und Farbkodierung auf PRC 20

Clevere Features, wie die mechanische Kodierung, unterstützen Sie bei einer schnellen und fehlerfreien Inbetriebnahme. Der PRC 20 trennt Varianten mit unterschiedlichen Polzahlen sowie die verschiedenen Varianten einer Polzahl sicher und mechanisch voneinander. Die integrierte Farbmarkierung der verschiedenen Signalarten erleichtert die klare Identifizierung auf der Baustelle.

PRC 35 für AC-Infrastruktur

PRC 35 Steckbares Installationssystem bis 35 A

Das Installationssystem der Serie PRC 35 eignet sich optimal für die kompakte und sichere Leistungsübertragung bis 35 A in Gebäude-, Industrie- und Außenanwendungen. Mit den PRC-Energieverteilern und -Leitungsbaugruppen entfällt aufwendiges Verdrahten im Feld. Verbinden Sie Ihre Geräte per Plug-and-Play. Profitieren Sie von der hohen Leistungsdichte des PRC-Installationssystems.

Rundsteckverbinder der Serie PRC
Vorkonfektionierte und frei konfektionierbare Gerätesteckverbinder
Steckbarer Energieverteiler
Konfektionierte PRC-Leitungsbaugruppen - H07RN-F-Leitung
Gewinkelte PRC-Rundsteckverbinder
Markierungszubehör für Installationskabel und Installationssteckverbinder
Rundsteckverbinder der Serie PRC

Rundsteckverbinder der Serie PRC ermöglichen zuverlässige Verbindungen im Gebäude-, Industrie- und Außeneinsatz. Dank wetterfester Materialien, hoher Schutzart und Schlagfestigkeit übertragen die Steckverbinder hohe Ströme selbst bei widrigen Umgebungsbedingungen.

Vorkonfektionierte und frei konfektionierbare Gerätesteckverbinder

Vorkonfektionierte und frei konfektionierbare Gerätesteckverbinder bieten die Möglichkeit, eine flexible und komfortable Montage am Gerät durchzuführen, ob Vorderwand- oder Hinterwandmontage, Schraub- oder Crimpanschluss, gewinkelt oder gerade. Plug-and-Play am Gerät spart Zeit und Ressourcen.

Steckbarer Energieverteiler

Steckbare Energieverteiler versorgen Geräte im Innen- und Außeneinsatz zuverlässig mit Energie. Die Verteilerkästen sind fertig konfektioniert und erlauben die einfache und zeitsparende Installation mit Steckverbindern der Serie PRC.

Konfektionierte PRC-Leitungsbaugruppen - H07RN-F-Leitung

Konfektionierte PRC-Leitungsbaugruppen unterstützen eine schnelle Inbetriebnahme. Durch die Verwendung von hochwertigen H07RN-F-Leitungen wird eine hohe Anlagenverfügbarkeit sichergestellt.

Gewinkelte PRC-Rundsteckverbinder

Gewinkelte PRC-Rundsteckverbinder bieten mehr Flexibilität beim Geräteanschluss. Das modulare Baukastensystem ermöglicht eine hohe Variantenvielfalt bei gleichzeitig optimierter Lagerhaltung. Die Bestückung erfolgt durch 3- und 5-polige Schraubanschlussköpfe mit Stift oder Buchsenkontakt.

Markierungszubehör für Installationskabel und Installationssteckverbinder

Je umfangreicher die Installation, umso wichtiger die Übersichtlichkeit. Markierungszubehör in verschiedenen Farben hilft Ihnen dabei, den Überblick zu behalten.

Technische Daten im Vergleich

Vergleichen Sie die Produktdaten und wählen Sie das passende System für Ihre Applikation.

PRC 20

PRC 35

Anschlusstechnik Schraub- und Crimpanschluss Schraub- und Crimpanschluss
Polzahl 2/3/4/5 3/5
Bemessungsspannung (IEC) bis 500 V (AC/DC) bis 690 V (AC) / 500 V (DC)
Bemessungsspannung (UL) bis 600 V (AC/DC) bis 600 V (AC/DC)
Bemessungsstrom bis 20 A bis 35 A
Schutzart IP66 / IP68 (24h/2m) / IP69 IP66 / IP68 (24h/2m) / IP69
Stoßfestigkeit IK08 IK08
Umgebungstemperatur (Betrieb) -40 °C … +105 °C -40 °C … +105 °C
Verriegelungsart Duo-Unlock-Verriegelung, hand- und werkzeugentriegelbar Rastverriegelung, hand- oder werkzeugentriegelbar
Steckzyklen 500 2000
Leiterquerschnitt (starr und flexibel) 0,75 mm²... 2,5 mm² 1,5 mm²... 6,0 mm²
Leitungsaußendurchmesser 6 mm bis 14 mm 8 mm bis 21 mm
Approbationen UL, IEC, DNV-GL, 2PfG UL, IEC, DNV-GL, 2PfG
Zur Produktliste PRC 20 Zur Produktliste PRC 35
