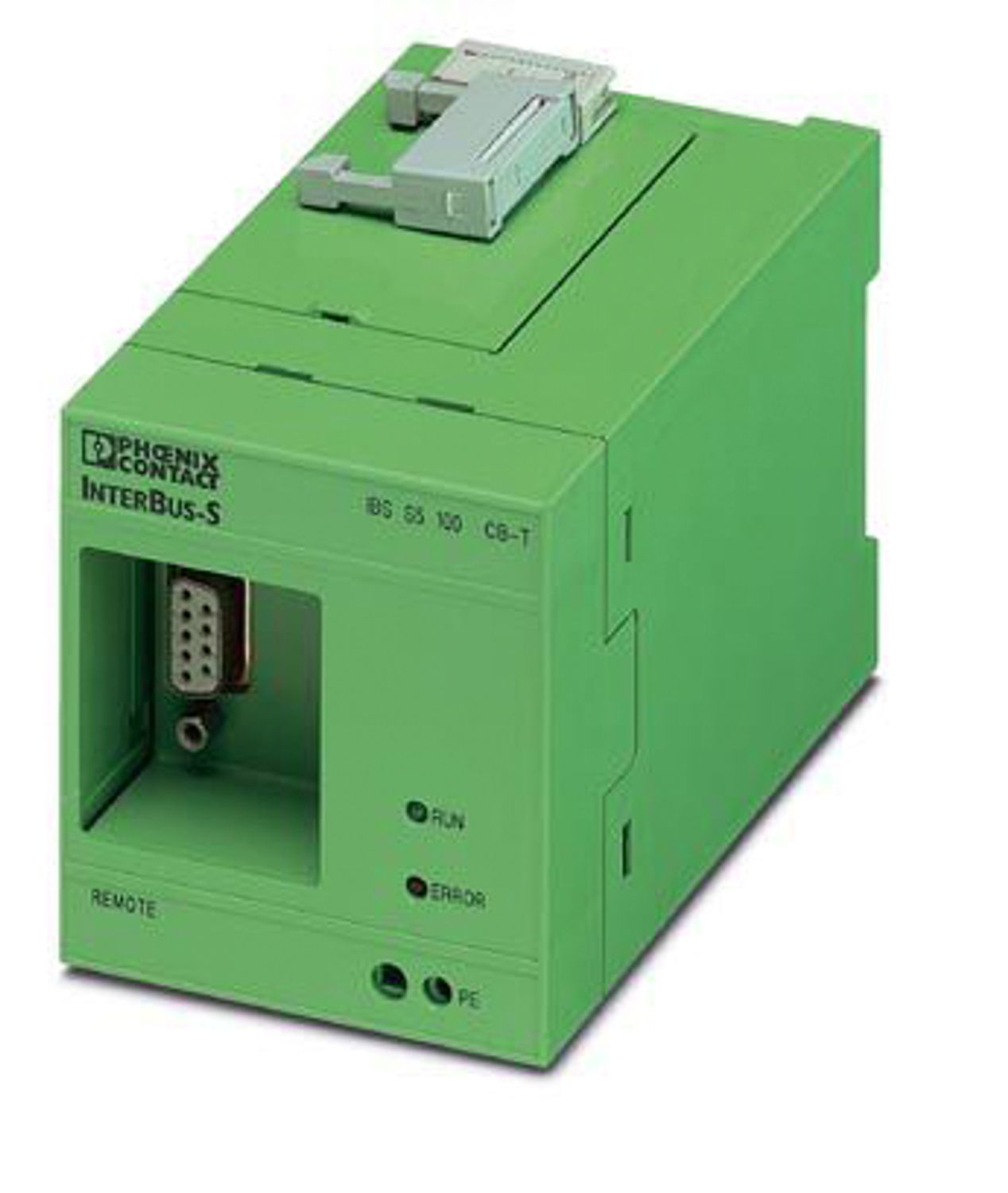

IBS S5 100 CB-T - Tarjeta controladora

2753698

Tarjetas controladoras INTERBUS para autómatas pequeños Siemens SIMATIC
Con la tarjeta controladora IBS S5 100 CB-T, los compactos autómatas SIMATIC S5 S5 95U y S5 100U pueden conectarse al INTERBUS.
La conexión de la tarjeta con el autómata se efectúa por medio de cable plano sin separación galvánica.
La puesta en servicio de la tarjeta con los autómatas S5 95U y 100U se efectúa en técnica "plug and play". Al conectar la tensión de alimentación, se lee la configuración del sistema INTERBUS, dirección orientada al puerto, y el bus arranca.
El espacio requerido se comunica al autómata y se tiene en cuenta en el espacio de direcciones del sistema completo. En el campo de direcciones orientado a las palabras, pueden conectarse hasta 480 entradas y 496 salidas al INTERBUS. El número efectivo de direcciones útiles depende del sistema del autómata utilizado (o de la CPU) y del puerto de la tarjeta controladora.
Puede tenerse acceso a los datos de los participantes conectados a través de todas las órdenes conocidas. Puede aprovecharse todo el contenido del lenguaje y del diagnóstico.
El monitoreo del sistema INTERBUS se efectúa automáticamente después del arranque. En caso de fallo, se indican los datos de diagnóstico a través de la carátula frontal y del registro de diagnóstico.
El sistema INTERBUS se gobierna por medio de un registro funcional. Mediante la puesta de una salida pueden dispararse funciones de diagnóstico y de mando (p.ej. borrar indicaciones de diagnóstico, acuse de recibo de fallos de módulo, controlar el número de módulos, arranque del sistema).
La amplía gama de módulos, la sencilla puesta en marcha y el diagnóstico estándar INTERBUS ofrecen soluciones completas económicas y prácticas.
