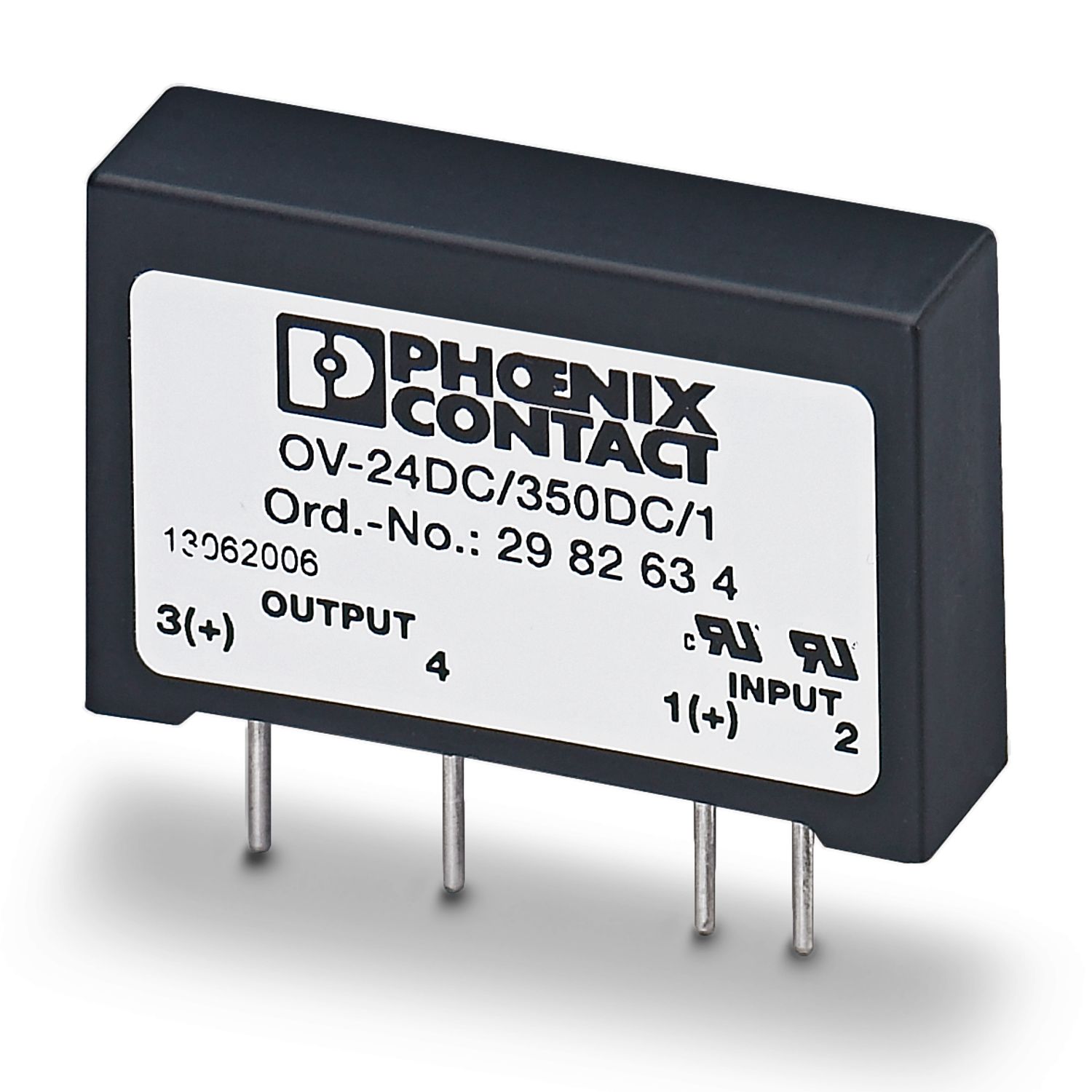

OV-24DC/350DC/1
-
Relé semiconductor
2982634
Relé de estado sólido, para la amplificación de señales y la separación galvánica de los circuitos de mando y de carga, enchufable en zócalos enchufables para soldar SIM-AMS, o con conexión para tarjeta para el montaje directo en la placa de circuito impreso, entrada: 4,25-32 V DC, salida: 1-350 V DC/1 A
Detalles de producto
| Tipo de producto | Relé estado sólido individual |
| Modo operativo | Tiempo de trabajo 100 % |
| Propiedades de aislamiento | |
| Aislamiento | Aislamiento básico |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 19.03.2025 |
| Tensión de prueba (Entrada/salida) | 4 kV (50 Hz, 1 min., entrada/salida) |
| Tensión nominal de entrada UN | 24 V DC |
| Rango de tensión de entrada | 4,25 V DC ... 32 V DC |
| Umbral de conmutación Señal "0" Tensión | < 1 V DC |
| Umbral de conmutación Señal "1" Tensión | > 3,3 V DC |
| Corriente de entrada típica a UN | 15 mA |
| Tiempo de conexión típico | < 100 µs |
| Tiempo de desconexión típico | < 250 µs |
| Frecuencia de transmisión | 100 Hz |
| Tipo de salida digital | electrónico |
| Gama de tensión de salida | 1 V DC ... 350 V DC |

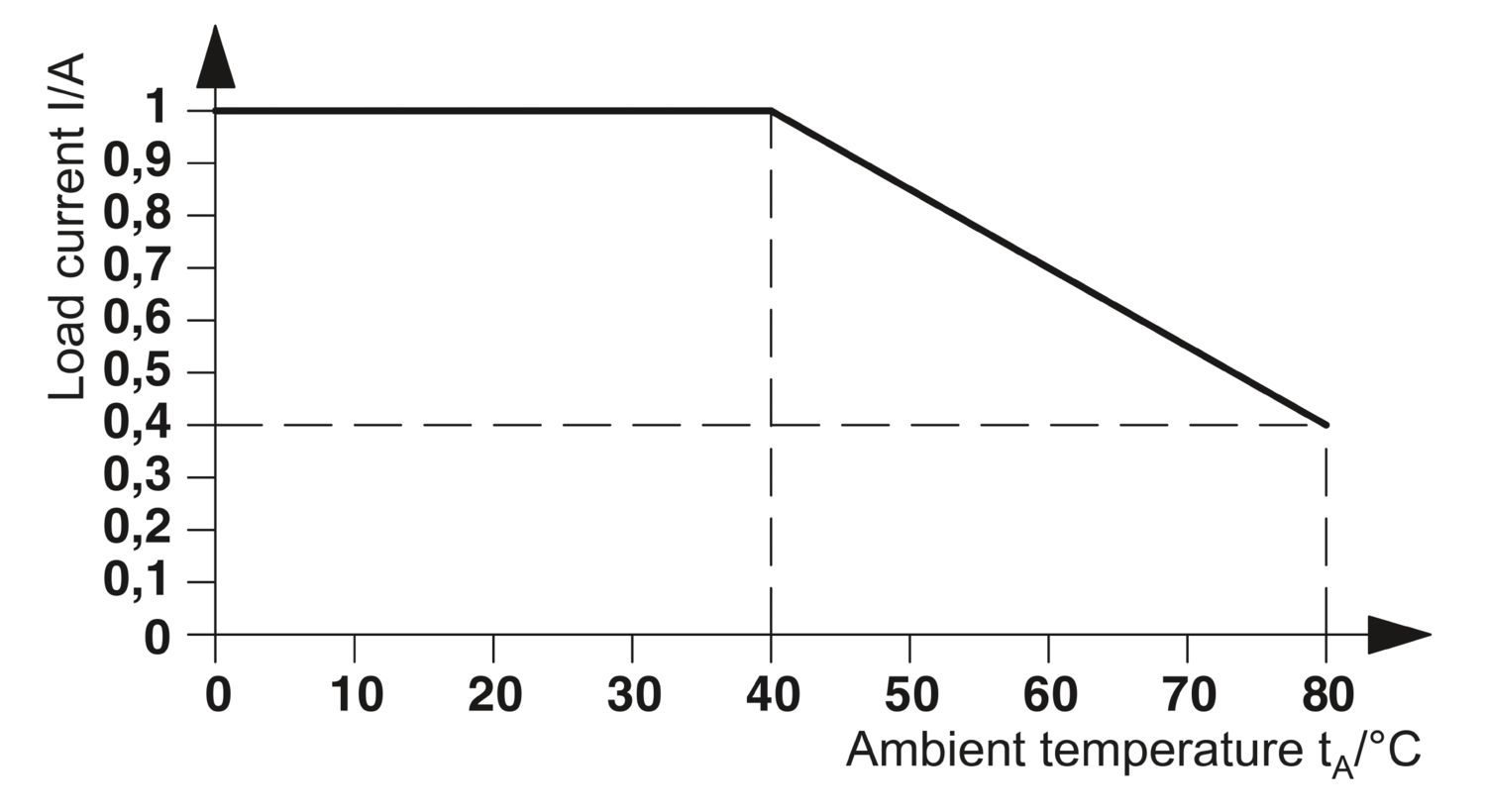

| Corriente constante límite | 1 A (ver curva derating) |
| Corriente de carga mínima | 1 mA |
| Corriente de fuga | 100 µA |
| Corriente transitoria | 20 A (tp = 1 s) |
| Caída de tensión con corriente constante límite máxima | 0,5 V |

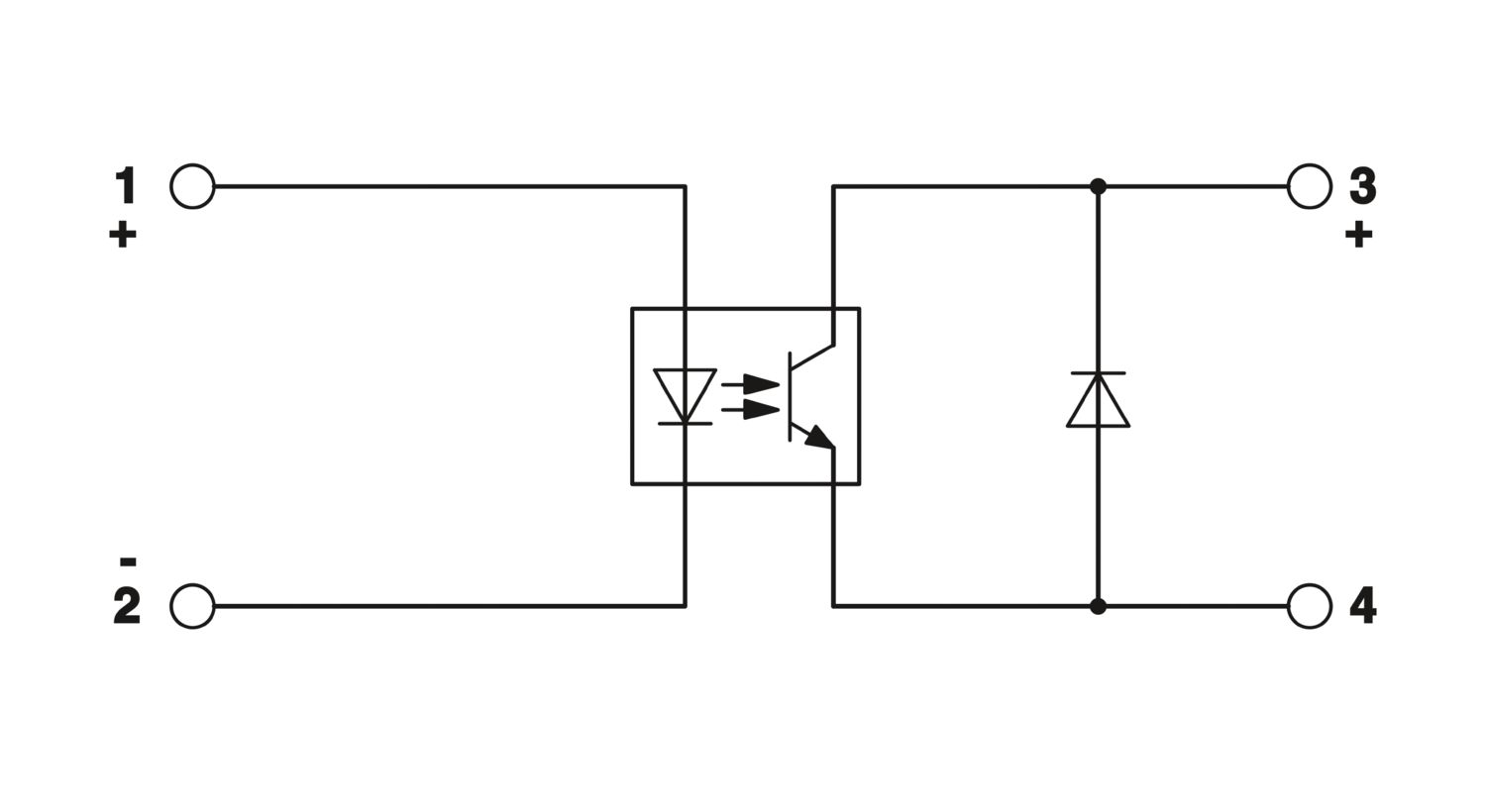

| Circuito de salida | 2 conductores |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inv. de polaridad |

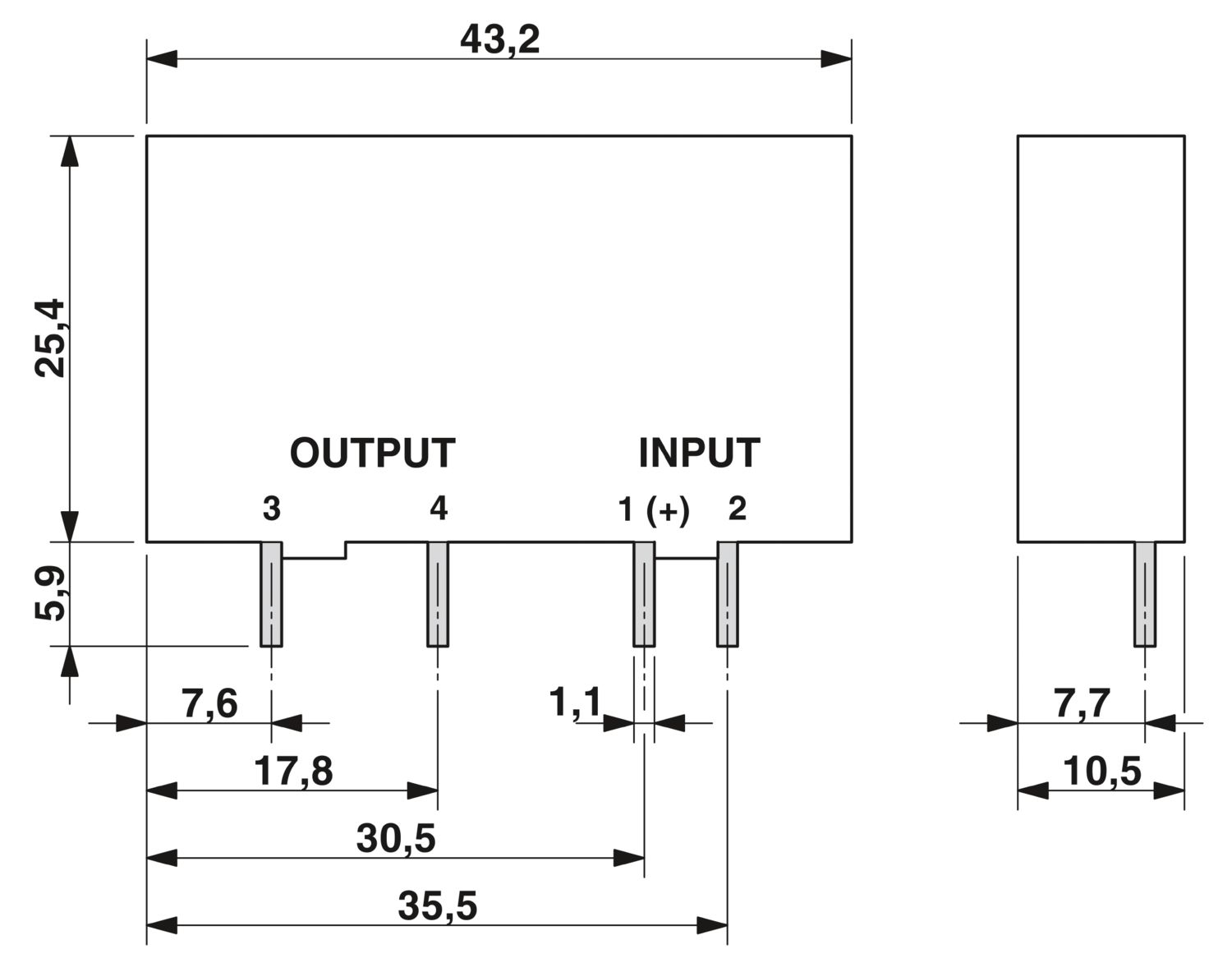

| Esquema de dimensiones |
|
| Anchura | 10,5 mm |
| Altura | 43 mm |
| Profundidad | 25,4 mm |
| Color | negro (RAL 9005) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -20 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 80 °C |
| UKCA | |
| Certificado | De conformidad con UKCA |
| Normas/especificaciones | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 55011 |
| Indicaciones de montaje | alineable con separación > 9 mm |
| Posición para el montaje | discrecional |
Sus ventajas
Dimensiones reducidas
Sin interferencia electromagnética
Alta tensión de prueba hasta 4 kV entre el circuito de mando y de carga
Sin desgaste incluso para frecuencias de conmutación altas
Carcasa aislada eléctricamente
Conmutación sin rebote, sin piezas móviles
Potencia de conmutación hasta 350 V DC/1 A, 60 V DC/4 A o 480 V AC/5 A
